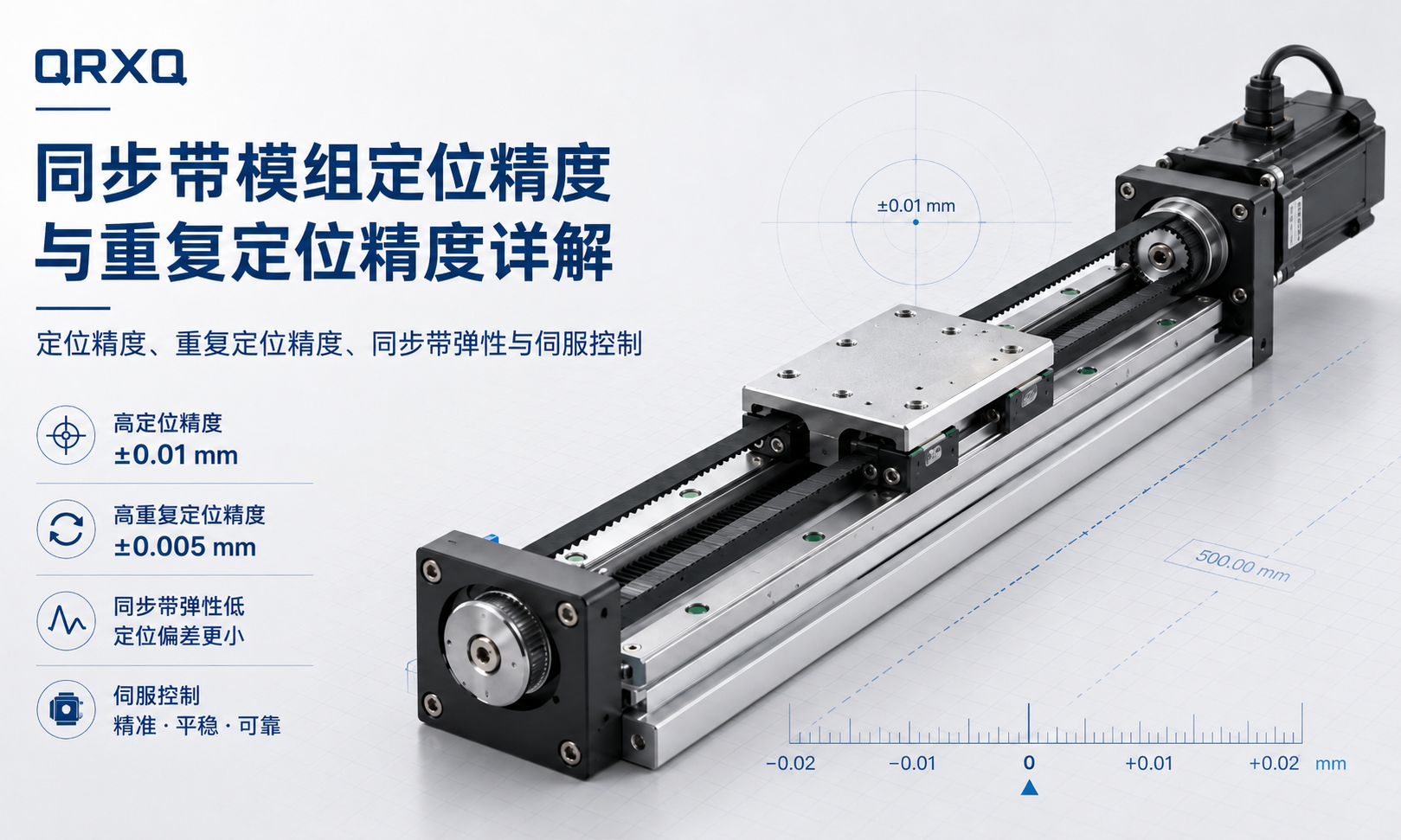

同步带模组定位精度与重复定位精度详解

同步带模组广泛应用于高速搬运、长行程输送、快速定位、频繁往复及多轴自动化设备中。相比滚珠丝杆模组，同步带模组通常具有运行速度快、行程长、结构简单、运动质量低及维护方便等特点。

在进行同步带模组选型时，很多工程师都会关注一个核心问题：同步带模组精度有多高？

这个问题不能只通过单一参数回答。同步带模组的运动精度通常涉及定位精度、重复定位精度、系统分辨率、换向间隙、运行直线度及动态稳定性等多个指标。某些同步带模组可以非常稳定地重复到达同一个位置，但实际停止位置与控制器设定坐标之间仍可能存在一定偏差。

同步带模组最终的定位性能会受到同步带弹性、同步轮加工精度、传动间隙、导轨精度、伺服控制、电机编码器、负载大小、加速度、安装质量及环境温度等因素影响。

因此，正确理解同步带模组定位精度与重复定位精度的区别，有助于判断同步带模组是否适合具体应用，并采取合理的方法提高系统运动精度。

什么是同步带模组定位精度？

定位精度是指模组滑台实际停止位置与控制系统指令位置之间的偏差。

例如，控制器要求滑台移动到500.00 mm的位置，但通过外部测量设备检测后，滑台实际停在500.12 mm，那么该次运动的定位误差为0.12 mm。

同步带模组定位精度通常需要在有效行程范围内设置多个测量点，通过激光干涉仪、光栅尺或其他位移测量设备，比较指令坐标与实际坐标之间的差值。

同步带模组出现定位误差的原因主要包括：

• 同步带受力后产生弹性伸长
• 同步带齿距存在制造偏差
• 同步轮节圆直径存在误差
• 同步带与同步轮之间存在配合间隙
• 主动轴、轴承或联轴器存在变形
• 直线导轨安装不平行或不平直
• 电机和编码器分辨率限制
• 伺服系统存在跟随误差
• 模组底座或负载结构发生变形
• 环境温度变化造成材料热胀冷缩

由于部分误差会随着运行距离增加而累积，因此，同步带模组的绝对定位精度通常与有效行程有关。长行程同步带模组需要特别关注同步带伸长、齿距累积误差及温度变化带来的影响。

定位精度与重复定位精度有什么区别？

定位精度和重复定位精度经常被混淆，但两者描述的是不同的运动性能。

定位精度

定位精度反映滑台是否准确到达控制器设定的坐标位置。

例如，控制器连续多次要求滑台移动到500.00 mm，但滑台每次都停在500.10 mm附近。虽然每次停止位置非常稳定，但实际位置与目标位置之间始终存在约0.10 mm的偏差。

这种情况下，模组的重复定位表现可能很好，但绝对定位精度并不一定很高。

重复定位精度

重复定位精度是指模组在相同运行条件下，多次运动并返回同一个目标位置时，实际停止位置之间的离散程度。

例如，滑台多次返回500.00 mm目标点时，实际位置分别为500.08 mm、500.10 mm和500.12 mm，说明多次停止位置之间的变化范围较小，重复定位性能较稳定。

为什么需要区分这两个参数？

在以下应用中，重复定位精度通常比绝对定位精度更加重要：

• 自动上下料
• 物料搬运
• 包装设备
• 分拣设备
• 码垛与移载
• 重复点胶
• 固定工位装配
• 循环检测设备

这些应用中的模组通常在若干固定位置之间重复运行，只要每次能够稳定返回相同位置，系统就可以通过示教、工装调整或视觉补偿满足生产要求。

如果设备需要在整个行程范围内任意坐标之间准确运动，并且不能依赖机械限位、视觉校正或位置补偿，则绝对定位精度会更加重要。

同步带模组精度一般有多高？

同步带模组的实际精度与模组结构、同步带类型、同步轮加工质量、导轨等级、控制方式、行程长度、负载及安装条件有关，因此不能使用一个固定数值代表所有同步带模组。

同步带模组的主要设计目标通常是高速、长行程及高频往复运动，而不是超高精度加工。常见工业同步带模组的重复定位精度通常可以达到数百分之一毫米至数十分之一毫米范围，而绝对定位误差通常会受到行程长度和传动误差影响。

具体精度必须以产品技术参数、测试标准、实际行程及负载条件为依据。不同厂家对精度的测量方式、测试行程、负载、运行方向和环境温度可能存在差异，不能只比较参数表中的单一数字。

高精度同步带模组通常会采用以下设计：

• 钢丝芯或芳纶线芯低伸长同步带
• 高精度加工同步轮
• 合理的同步带预紧结构
• 高刚性直线导轨
• 高分辨率编码器伺服电机
• 全闭环光栅尺位置反馈
• 激光检测与误差补偿

影响同步带模组定位精度的主要因素

1. 同步带弹性变形

同步带属于柔性传动部件。当滑台加速、减速或承受外部负载时，同步带会受到拉力，并产生一定程度的弹性伸长。

同步带伸长量主要受到以下因素影响：

• 同步带材料
• 内部抗拉线芯结构
• 同步带宽度
• 同步带有效长度
• 负载大小
• 运行加速度
• 同步带预紧力

在相同拉力条件下，同步带越长，整体弹性变形通常越明显。因此，长行程同步带模组的绝对定位误差可能大于短行程模组。

同步带的弹性变形并不一定属于永久变形。当负载减小后，同步带通常可以恢复接近原始长度。但在高速动态运行过程中，弹性变形可能导致伺服跟随误差、滑台振动、定位延迟及到位稳定时间增加。

2. 同步带齿距精度

同步带通过带齿与同步轮齿槽啮合传递运动。同步带各齿之间的间距称为齿距，齿距精度会直接影响同步轮旋转角度与滑台实际位移之间的对应关系。

如果同步带齿距存在微小制造误差，在长距离运行过程中，这些误差可能逐渐累积。高质量同步带通常具有更稳定的齿形、齿距和抗拉线芯，可以提供更加稳定的传动性能。

同步带齿形还必须与同步轮齿形相匹配。同步带与同步轮型号不匹配可能导致啮合不良、传动不均匀、噪音增大、齿面磨损及定位稳定性下降。

3. 同步带预紧力

合理的同步带张力是保证运动稳定性和定位精度的重要条件。

同步带张力不足时，可能出现：

• 同步带跳齿
• 带体振动
• 响应滞后
• 换向定位误差
• 停止位置不稳定
• 运行噪音增大

同步带张力过大时，可能导致：

• 同步轮轴承负荷增加
• 电机运行阻力增大
• 同步带疲劳速度加快
• 主动轴发生变形
• 导轨及支撑结构受力增加
• 零部件提前磨损

同步带张力应按照模组结构和厂家规定进行调整。盲目增加同步带张力并不能持续提高精度，反而可能降低传动效率和使用寿命。

4. 同步轮加工精度

主动同步轮负责将电机旋转运动转换为同步带直线运动。同步轮节圆直径、齿形、同心度及安装精度都会影响实际线性位移。

如果同步轮与电机轴不同心，同步轮在旋转一周过程中，其有效传动半径会周期性变化，从而产生周期性速度波动和位置误差。

影响同步轮精度的主要因素包括：

• 节圆直径公差
• 齿形加工精度
• 径向跳动
• 轴向跳动
• 同步轮与轴的同心度
• 轴承支撑刚度
• 同步轮锁紧方式

采用高精度同步轮、刚性连接结构及稳定的轴承支撑，可以提高电机转角与滑台位移之间的传动一致性。

5. 传动间隙与换向误差

同步带传动通过带齿与同步轮齿槽直接啮合，通常比普通齿轮传动具有更小的机械间隙，但同步带系统并不是完全没有空程。

同步带模组可能产生换向误差的位置包括：

• 同步带齿与同步轮齿槽之间的配合间隙
• 同步带张力不足
• 同步带齿受力变形
• 同步轮轴发生位移
• 轴承内部间隙
• 联轴器弹性变形
• 电机轴扭转变形

当滑台改变运动方向时，传动系统各部件需要重新建立受力状态，因此换向误差会更加明显。

对于频繁正反向运行的设备，应重点查看双向定位精度和换向误差，而不能只参考单向运行测试数据。

6. 直线导轨精度

同步带负责驱动滑台沿轴向移动，直线导轨则负责支撑负载并限制滑台运动方向。因此，导轨质量和安装精度会直接影响模组整体定位性能。

导轨相关影响因素主要包括：

• 导轨自身直线度
• 安装基面平面度
• 导轨平行度
• 导轨滑块预压
• 滑块运行间隙
• 导轨润滑状态
• 滑台结构刚度

如果模组安装基面不平整、导轨发生扭曲或双导轨安装不平行，滑台在不同位置的运行阻力会发生变化，从而增加伺服跟随误差，并导致各测量点的定位精度不一致。

导轨安装误差还可能产生上下偏移、左右偏移、俯仰、偏摆及滚转误差。即使滑台轴向坐标基本正确，工件实际空间位置仍可能出现变化。

7. 电机和编码器分辨率

伺服电机和编码器决定了系统能够控制和检测电机旋转角度的精细程度。

高分辨率编码器可以识别更小的电机角度变化，但编码器分辨率并不等于同步带模组实际定位精度。

理论上，编码器每个脉冲对应的线性位移可以通过以下公式估算：

每个编码器计数对应位移 = 同步轮每转直线行程 ÷ 编码器每转有效计数

例如，同步轮旋转一周可以带动滑台移动100 mm，伺服系统每转有效计数为1,000,000，则理论指令分辨率为：

100 ÷ 1,000,000 = 0.0001 mm

但这并不意味着同步带模组可以达到0.0001 mm的实际定位精度。同步带弹性、同步轮误差、导轨精度、结构振动、负载变形和温度变化都会使实际误差远大于理论分辨率。

8. 伺服调试与跟随误差

伺服驱动器会不断比较目标位置与编码器反馈位置，并通过调整电机转矩减小两者之间的差值。电机运动过程中仍然存在的差值称为跟随误差。

伺服参数调试不合理时，可能出现：

• 停止位置过冲
• 滑台往复振荡
• 到位稳定时间过长
• 停止后位置抖动
• 机械振动加剧
• 伺服报警

伺服增益、速度环、位置环、滤波器及前馈参数应根据移动质量、同步带刚度、同步轮惯量、运行加速度及机械结构刚度进行调整。

伺服增益设置过高，虽然可能提高响应速度，但也容易引起机械共振和滑台振动。增益设置过低，则可能导致响应迟缓、跟随误差增加及到位时间延长。

9. 负载及重心位置

同步带模组的负载能力不仅取决于工件总质量，还与负载重心位置和力矩载荷有关。

当负载重心偏离滑台中心或导轨支撑面时，会对滑台和导轨滑块产生额外的俯仰、偏摆或滚转力矩。

过大的偏心负载可能导致：

• 滑台结构变形
• 导轨受力不均
• 滑块运行阻力增加
• 运行振动增加
• 重复定位精度下降
• 导轨提前磨损

负载重心应尽量靠近滑台中心和导轨支撑平面。对于宽度较大、高度较高或悬臂距离较长的负载，可以考虑选择更宽的模组、双导轨模组或增加外部辅助导向结构。

10. 运行速度与加速度

较高运行速度不一定会直接降低定位精度，但较大的加速度会增加惯性力、同步带动态拉力及机械振动。

如果加速度超过模组及负载允许范围，可能出现：

• 同步带瞬时拉伸
• 伺服跟随误差增大
• 滑台振动
• 到位稳定时间延长
• 停止位置过冲
• 严重时发生同步带跳齿

对于定位稳定性要求较高的设备，应合理设置加速度、减速度及加加速度。相比突变明显的梯形速度曲线，S形速度曲线可以减少机械冲击，降低振动并改善停止稳定性。

11. 有效行程长度

同步带模组非常适合长行程运动，但行程增加后，同步带总长度也会增加。

较长同步带可能带来以下影响：

• 弹性伸长量增加
• 温度变化影响更加明显
• 同步带振动增大
• 齿距累积误差增加
• 系统固有频率降低

因此，在评估长行程同步带模组精度时，不能只参考短距离范围内的重复定位测试结果，应在整个有效行程范围内设置多个测量点进行检测。

12. 温度和运行环境

温度变化会影响同步带、铝型材、直线导轨及设备安装底座的尺寸和机械性能。

常见环境影响因素包括：

• 车间环境温度变化
• 电机持续运行产生的热量
• 阳光直接照射
• 附近加热设备
• 粉尘及颗粒污染
• 空气湿度
• 润滑脂黏度变化

对于精度要求较高的设备，应在模组和设备达到稳定工作温度后再进行精度检测、标定及误差补偿。

单向定位精度与双向定位精度

同步带模组定位精度测试可以分为单向测试和双向测试。

单向定位测试

单向定位测试是指滑台每次都从相同方向接近目标测量点。

这种测试方式可以减少换向间隙、同步带齿变形及传动受力方向变化的影响，因此单向定位精度通常优于双向定位精度。

对于始终从同一方向进入工作位置的设备，可以通过控制运行路径提高实际定位稳定性。

双向定位测试

双向定位测试是指滑台分别从正方向和反方向接近同一个目标位置。

该测试方法可以反映同步带换向变形、传动间隙、轴承间隙及机械结构受力变化所产生的误差。

对于需要频繁正反向运行的应用，应优先参考双向定位数据。

同步带模组精度如何检测？

专业的同步带模组精度检测通常需要使用外部测量设备，而不能只依赖电机编码器反馈。

常见测量设备包括：

• 激光干涉仪
• 外置光栅尺
• 数显千分表
• 光学测量系统
• 高精度位移传感器

同步带模组定位精度检测通常包括以下步骤：

1. 将模组安装在刚性足够且平整的安装基面上。
2. 检查模组固定螺栓、联轴器及同步带张力。
3. 启动设备，使机械和电气系统达到稳定温度。
4. 按照实际应用条件安装规定负载。
5. 在有效行程内设置多个测量位置。
6. 控制滑台依次移动到各目标位置。
7. 通过外部测量设备记录实际位置。
8. 在相同位置重复测试多次。
9. 分别进行单向和双向运动测试。
10. 计算定位误差、重复定位误差和换向误差。

精度测试结果只有在测试条件明确时才具有参考价值。检测报告中应记录负载、速度、加速度、运动方向、环境温度、到位等待时间和有效行程等条件。

半闭环控制与全闭环控制的区别

电机编码器半闭环控制

大多数伺服同步带模组使用安装在伺服电机上的编码器进行位置反馈。

编码器可以准确检测电机轴的位置，但不能直接检测滑台的实际位置。电机轴之后的同步带伸长、同步轮误差、联轴器变形及模组结构变形，通常不会被电机编码器直接检测到。

因此，即使控制器显示电机已经准确到达目标位置，滑台实际位置仍可能存在机械传动误差。

全闭环位置控制

全闭环系统会在模组有效行程方向安装外部光栅尺或线性编码器，直接测量滑台实际位置。

全闭环位置反馈可以帮助系统检测并补偿以下误差：

• 同步带弹性伸长
• 同步轮传动误差
• 联轴器弹性变形
• 部分机械间隙
• 温度变化产生的尺寸误差

但是，安装外部光栅尺会增加设备成本、接线复杂度、控制调试难度和环境防护要求。是否需要使用全闭环控制，应根据实际精度要求和设备成本综合判断。

如何提高同步带模组定位精度？

选择低伸长高品质同步带

选择齿形稳定、制造精度高且抗拉线芯伸长率较低的同步带。对于精度和刚度要求较高的应用，可以选择钢丝芯或芳纶线芯同步带。

合理选择同步带宽度

在相同结构下，较宽的同步带通常具有更高的抗拉刚度和负载能力。但同步带宽度需要与同步轮规格、模组结构、电机转矩及运行加速度相匹配。

正确调整同步带张力

应使用规定的张力检测方法调整同步带，避免只凭手感判断松紧程度。同步带经过初期磨合后，连接部位可能发生轻微调整，因此需要定期复检张力。

减小运动部件质量

减小滑台上工装、线缆、拖链及工件的总质量，可以降低惯性力、同步带动态伸长量及伺服负载。

滑台上的夹具应在保证刚度的前提下尽量轻量化。

优化负载重心

负载重心应尽量靠近滑台中心和导轨平面，减少偏心距离和悬臂长度。对于偏心较大的负载，可以增加辅助导轨或选择更大规格的模组。

优化速度曲线

根据负载和模组刚度合理设置速度、加速度、减速度及加加速度。对于精度敏感的应用，不应一味追求最大运行速度和加速度。

提高安装基面精度

同步带模组安装底座应具有足够刚度、平面度和稳定性。固定螺栓应按照合理顺序逐步锁紧，避免模组铝型材发生扭曲。

提高多轴系统安装精度

在XY、XZ、XYZ及龙门结构中，各轴之间的垂直度、平行度和高度差会影响整体运动精度。

双驱龙门系统尤其需要保证两侧平行轴安装一致，并通过电子同步、机械连接或位置反馈防止两侧运行不同步。

使用位置误差补偿

对于具有规律性和可重复性的定位误差，可以通过激光检测建立位置补偿表，并将补偿数据写入运动控制器。

控制器会根据滑台当前位置，对运动指令进行对应修正，从而减小系统性位置偏差。

误差补偿适用于稳定的几何误差和传动误差，但无法完全解决随机振动、负载变化、同步带张力不稳定及严重机械磨损问题。

增加外部位置反馈

对于定位精度要求较高的应用，可以增加外置光栅尺，直接检测滑台实际位置，并使用全闭环控制减小机械传动误差。

定期进行维护保养

同步带磨损、同步轮磨损、固定螺栓松动、导轨污染及润滑不足都会导致精度逐渐下降。

定期检查同步带张力、带齿状态、同步轮、轴承、导轨滑块、连接件及传感器，有助于长期保持稳定的重复定位性能。

哪些应用适合同步带模组精度？

当应用更关注以下性能时，同步带模组通常是较合适的选择：

• 运行速度高
• 运动行程长
• 需要快速往复运动
• 定位精度要求适中
• 生产节拍较高
• 运动部件需要轻量化
• 需要经济地搭建多轴系统

常见应用场景包括：

• 包装机械
• 自动分拣设备
• 物流输送系统
• 自动上下料设备
• 视觉检测定位
• 印刷设备
• 电子装配设备
• 点胶和喷涂设备
• 自动搬运设备
• Pick and Place取放系统

这些设备通常在固定工位之间重复运行，稳定的重复定位精度往往比极高的绝对坐标精度更重要。

什么情况下不建议使用同步带模组？

如果应用具有以下要求，可能需要考虑其他驱动方式：

• 要求微米级绝对定位精度
• 要求非常高的轴向刚度
• 运动过程中需要承受较大加工力
• 要求极低到位误差和极短稳定时间
• 需要高精度轮廓插补
• 需要在负载下实现极小进给位移

根据实际行程、速度、负载及精度要求，可以考虑以下驱动方案：

• 滚珠丝杆模组
• 直线电机模组
• 高精度伺服电缸
• 带外部光栅尺的齿轮齿条模组

同步带模组精度选型检查清单

选择同步带模组前，建议确认以下参数：

• 要求的定位精度
• 要求的重复定位精度
• 有效运动行程
• 最大负载质量
• 负载重心位置
• 允许的俯仰、偏摆及滚转力矩
• 最高运行速度
• 加速度和减速度
• 允许的到位稳定时间
• 往复运行频率
• 单向定位还是双向定位
• 水平、垂直或倒挂安装
• 工作环境温度
• 粉尘、湿度及污染情况
• 电机和编码器类型
• 是否需要外部光栅尺
• 控制系统是否支持误差补偿

同步带模组精度应根据实际工艺需求合理确定。盲目要求过高精度可能增加模组成本、安装难度及调试时间，但不一定能够明显改善最终生产效果。

常见问题

同步带模组精度高吗？

同步带模组可以为工业自动化设备提供稳定的重复定位性能，但其主要优势是高速和长行程，通常不用于要求超高绝对定位精度的应用。

同步带模组定位精度和重复定位精度有什么区别？

定位精度表示实际位置与指令位置之间的误差，重复定位精度表示模组多次返回同一目标位置时的一致性。

同步带模组行程越长，精度越低吗？

行程增加后，同步带长度也会增加，弹性伸长、温度影响及齿距累积误差可能更加明显。因此，长行程模组需要在整个有效行程范围内评估精度。

增加同步带张力可以提高精度吗？

合理增加张力可以改善传动稳定性，但张力过大会增加轴承负荷、运行阻力和同步带疲劳。同步带张力应保持在厂家规定范围内。

伺服电机可以消除同步带误差吗？

伺服电机可以提高响应速度和电机轴位置控制精度，但无法直接检测同步带伸长、同步轮误差及模组结构变形。需要更高精度时，可以增加外部光栅尺。

同步带模组定位误差可以补偿吗？

对于稳定且具有重复规律的系统误差，可以通过控制器位置补偿减小。随机振动、负载变化、同步带张力波动及机械磨损无法完全通过软件补偿。

同步带模组适合精密点胶吗？

当点胶轨迹精度和重复定位要求在模组性能范围内时，同步带模组可以用于点胶设备。对于要求更高的应用，可以增加视觉定位、位置标定或外部光栅尺反馈。

多久需要检测一次同步带模组精度？

检测周期应根据设备运行频率、负载、环境和工艺要求确定。更换同步带、调整同步轮、发生碰撞、完成大修或改变安装结构后，也应重新检测定位精度。

总结

同步带模组定位精度并不只取决于同步带本身，而是由同步带、同步轮、导轨、电机、编码器、伺服控制、负载、安装结构及环境条件共同决定。

同步带模组能够在高速、长行程及频繁往复运动中提供稳定的重复定位性能，特别适合搬运、包装、输送、分拣、上下料及固定工位循环定位等工业自动化应用。

在进行同步带模组选型时，应分别明确定位精度和重复定位精度要求，并结合有效行程、负载、速度、加速度、安装方向及工作环境进行综合评估。

如果需要进一步提高同步带模组精度，可以通过选择低伸长同步带、使用高精度同步轮、正确调整同步带张力、提高安装刚度、优化伺服参数、建立位置补偿表及增加外部光栅尺等方式改善系统定位性能。
