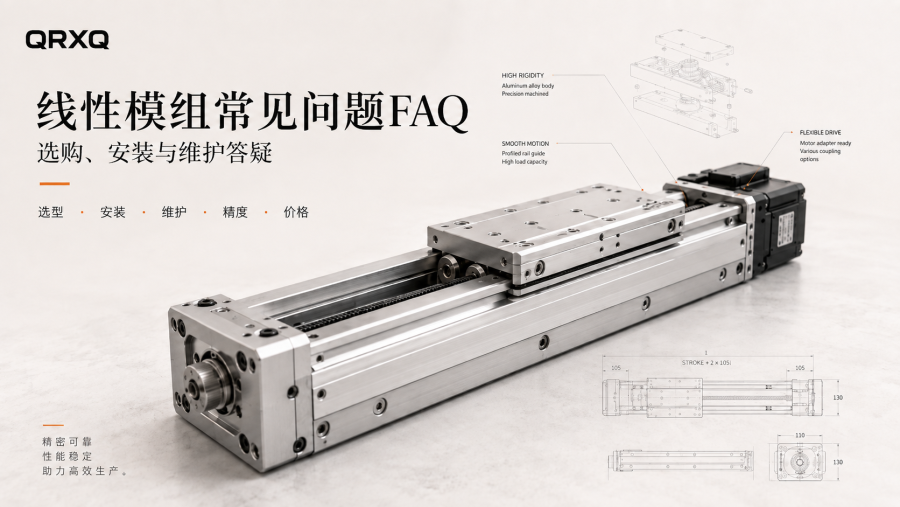

线性模组常见问题FAQ：选购、安装与维护答疑

线性模组选型最容易出现的问题，并不是“参数看不懂”，而是只盯着某一个参数看。例如只按负载选型号、只看最高速度、把重复定位精度当成定位精度，或者忽略安装方向和负载重心。这些做法在样机阶段可能暂时能运行，但到了高速、长时间循环或多轴联动时，问题往往会被放大。

下面这份线性模组 FAQ 按实际采购和工程应用中最常遇到的问题整理，覆盖基础概念、选型、精度、安装、维护、价格和供应商沟通等环节。它不是某一款产品的参数说明，而是帮助工程师和采购人员快速判断“下一步该看什么”。

先判断：你需要的到底是不是线性模组？

什么是线性模组？

线性模组是一种将直线导向机构与驱动机构集成在一起的直线运动单元。常见驱动方式包括滚珠丝杆、同步带、齿轮齿条和直线电机。

它通常已经把导轨、滑块、传动机构、型材或底座、滑台、端部支撑和电机安装接口集成在一个轴内，因此比工程师自行采购导轨、丝杆、轴承座和机加工底座再组装更容易标准化。

线性模组和直线导轨有什么区别？

直线导轨的主要作用是承载和导向，本身不会主动产生直线运动。线性模组则是在导向系统基础上增加了传动机构和驱动接口，可以直接作为自动化设备中的一个运动轴。

简单理解：直线导轨是“让运动沿直线走”，线性模组是“让一个负载沿直线自动移动”。

线性模组和电动缸是一回事吗？

不是完全相同。电动缸通常是推杆式结构，活塞杆伸出和缩回；线性模组更多是滑台或滑块沿型材、底座移动。

如果设备需要安装夹具、相机、机械手或工装，并让它们在一段轨道上移动，通常优先考虑线性模组。如果更接近“推、压、顶、拉”的动作，则可能更适合电动缸。

选型时最常见的第一个误区：只看负载

只知道负载重量，可以直接选线性模组吗？

不建议。负载只是选型条件之一。

同样是 20 kg，如果负载安装在滑台正上方，与重心偏离滑台 300 mm，模组承受的力矩完全不同；同样一个负载，水平安装和垂直安装，对电机、刹车和传动机构的要求也不同。

真正需要一起确认的参数通常包括：

• 负载及工装总重量
• 水平、垂直或侧装方向
• 负载重心位置
• 俯仰、偏摆和滚转力矩
• 有效行程
• 最高速度与平均速度
• 加速度和减速度
• 运行节拍与工作制
• 定位精度和重复定位精度要求
• 外部推力、拉力或加工力

选型提醒：如果工装伸出滑台较远，最好直接提供设备图纸或负载重心距离。很多选型失败并不是“重量超了”，而是力矩超了。

询价时只发“行程 500 mm，负载 30 kg”够不够？

通常不够。这个信息只能做非常粗略的初筛。

如果希望厂家直接给出可落地的型号，至少还应补充安装方向、速度或节拍、加速度、精度要求、电机品牌偏好、工作环境，以及滑台上是否存在较大的偏心负载或外部作用力。

线性模组的行程怎么确定？

行程是滑台真正需要运动的有效距离，不等于模组总长。

设计设备空间时，还要考虑滑台本体长度、两端支撑、传动结构、电机安装方式以及必要的回零和安全余量。因此，在设备布局阶段只按“500 mm 行程 = 500 mm 总长”预留空间，往往会导致后期干涉。

不同驱动方式应该怎么选？

什么时候优先选择滚珠丝杆模组？

如果设备更关注定位、重复定位、刚性、推力和低速稳定性，滚珠丝杆模组通常是优先考虑的方案。精密装配、检测、点胶、锁螺丝、加工辅助等场景都比较常见。

什么时候同步带模组更合适？

需要较长行程、较高速度和快速往返搬运时，同步带模组通常更有优势，尤其适合包装、分拣、上下料和 XY/XYZ 龙门系统。

但同步带模组不能只比较最高速度。皮带张力、负载、加速度、跨度和安装方式都会影响实际运行表现。

直线电机是不是一定比丝杆和同步带更好？

不是。直线电机取消了丝杆、皮带等机械传动环节，在高速、高加速度和高动态响应方面具有明显优势，但同时也意味着更高的系统成本，对编码器、驱动控制、散热和安装环境要求更高。

如果设备本身只需要普通搬运或中等精度定位，使用直线电机可能并不能带来与成本相匹配的收益。

速度、加速度和节拍应该怎么看？

为什么不能只看“最高速度”？

因为自动化设备的实际节拍并不是只由最高速度决定。一个短行程轴可能刚加速就需要减速，真正达到最高速度的时间很短。

因此，工程选型时应同时看行程、目标节拍、加速时间、减速时间和停留时间。对于短行程高频往返应用，加速度甚至可能比最高速度更重要。

为什么加速度会影响模组寿命？

加速度越高，电机需要提供的动态扭矩越大，导轨、丝杆、皮带和结构件承受的惯性载荷也越大。

高加速度还会放大偏心负载带来的力矩，所以不能把“额定负载”理解成所有速度和加速度条件下都可以使用的固定值。

长行程丝杆模组为什么不能无限提高速度？

丝杆长度增加后，高转速下容易受到临界转速、振动和挠曲的限制。行程越长，这些因素越需要提前校核。

如果应用同时要求很长行程和很高速度，通常需要评估同步带、齿轮齿条或直线电机等其他方案，而不是单纯换更大功率的电机。

精度问题：最容易被混淆的几个参数

定位精度和重复定位精度有什么区别？

定位精度关注实际位置与指令位置之间的偏差；重复定位精度关注模组多次回到同一个指令位置时，结果是否一致。

一个轴可能每次都能非常稳定地回到同一个点，但这个点与理论坐标始终存在固定偏差，这种情况下重复性很好，但绝对定位精度未必同样好。

滚珠丝杆模组一定比同步带模组精度高吗？

从传动特性上看，滚珠丝杆更适合高精度定位，但最终精度并不是由“用了丝杆”一个因素决定。

丝杆等级、预压、导轨精度、装配质量、底座刚性、电机反馈、控制参数和设备安装都会影响最终结果。一个安装不良的高精度丝杆模组，同样可能达不到设计性能。

线性模组的背隙是什么？

背隙可以理解为运动方向反转时出现的“空行程”。它可能来自丝杆螺母间隙、齿轮啮合、联轴器或其他机械配合。

对于频繁正反向定位的设备，背隙会直接影响双向定位表现。预压滚珠丝杆、精密齿轮结构或直驱方案可以减少相应的机械间隙。

是不是精度越高越值得买？

不是。精度应该与工艺要求匹配。

如果生产工艺只要求 ±0.1 mm，却按照远高于实际需要的精度选型，往往只会增加丝杆、加工、装配和检测成本，而不会提高最终产能或产品质量。

更好的提问方式：不要只问“你们最高精度多少”，而应明确设备真正需要的是定位精度、重复定位精度、直线度，还是负载下的刚性。

安装时哪些问题最容易被忽略？

模组底座是不是锁紧螺丝就可以？

不是。安装面的平面度、刚性和清洁度会直接影响模组运行状态。

如果机架表面存在变形，强行把模组锁在不平的安装面上，可能导致导轨受扭、运行阻力增加、噪声上升、寿命下降，甚至出现定位误差。

线性模组可以垂直安装吗？

可以，但垂直轴必须单独考虑重力。

电机不仅要完成加速和运行，还要承担负载重力；停机时还要考虑负载是否会自行下滑。根据系统设计，可能需要带抱闸电机、配重、气弹簧或其他机械保持方案。

需要注意的是，普通电机抱闸不能在没有安全等级验证的情况下直接当作人员安全制动装置使用。

负载可以直接悬在滑台外面吗？

可以有一定偏心，但必须检查允许力矩。

相机、夹具、机械手、吸盘或宽大的安装板经常会让负载重心偏离滑台中心。重心距离越大，产生的俯仰、偏摆或滚转力矩越明显。

如果偏心较大，可考虑增加外部导轨、采用双滑台、双模组并联或重新调整机械结构。

两根平行模组为什么容易卡？

因为两根轴如果安装不平行，就会互相“拉扯”。这种内部应力可能造成电机电流增大、滑台发紧、噪声和导轨异常磨损。

双轴并联安装时，应先建立可靠的机械基准，调整平行度后再逐步锁紧，而不是分别固定后强行通过横梁连接。

电机与控制：不是“能装上”就算匹配

线性模组应该配伺服电机还是步进电机？

如果应用需要高动态响应、宽速度范围、闭环反馈、频繁加减速或较高可靠性的定位控制，伺服电机通常更合适。

对于负载和速度比较稳定、动作相对简单、成本敏感的设备，步进电机也可以满足要求，但必须评估失步风险和实际工作点。

电机是不是越大越好？

不是。电机过小会导致加速能力不足或过热，但电机过大也会增加成本和转子惯量，甚至让控制参数更难调。

正确做法是根据负载、传动比、丝杆导程或皮带轮尺寸、速度、加速度和工作制一起计算峰值扭矩、连续扭矩和最高转速。

线性模组可以搭成 XY、XZ 和 XYZ 吗？

可以，而且这是线性模组最常见的系统化应用之一。

但多轴系统不能把每根轴都按“工件重量”单独选型。例如 XYZ 结构中，X 轴往往需要同时承受 Y 轴、Z 轴、末端执行器、电缆和工件重量。

多轴选型原则：从末端工具向外逐级计算。越靠底层的轴，通常承担的总移动质量越大。

维护与寿命：没有一个适用于所有模组的固定周期

线性模组多久加一次润滑脂？

没有统一答案。润滑周期与导轨和丝杆结构、润滑脂类型、运行距离、速度、工作时间、温度和粉尘环境都有关。

最可靠的做法是按照具体型号的维护要求执行，并根据设备实际运行强度适当调整，而不是套用一个固定的“每三个月一次”。

润滑不足会出现什么问题？

可能出现摩擦增大、温升、噪声、磨损和运行阻力上升。另一方面，润滑脂过多或型号不匹配也可能导致阻力增加、污染或密封件异常。

因此，润滑不仅是“有没有加”，还包括“加什么、加多少、什么时候加”。

线性模组一般能用多久？

不能用一个固定年限回答。导轨、丝杆等滚动部件的寿命与载荷有关，而同步带、密封、润滑和环境污染又会带来不同的维护因素。

实际寿命通常受到负载谱、偏心力矩、加速度、冲击、安装精度、润滑和粉尘影响。正确选型并保持良好安装状态，往往比单纯追求更大的额定负载更重要。

出现哪些现象应该检查模组？

• 出现新的机械异响或噪声逐渐变大
• 电机电流或伺服扭矩明显升高
• 重复定位结果开始变差
• 加减速或换向时振动增加
• 同步带边缘磨损、跑偏或松弛
• 导轨或密封区域出现明显污染
• 联轴器、电机座或固定螺丝松动

发现异常后不要立即认定“模组坏了”。线缆拖链阻力、安装变形、工装碰撞和润滑不足也可能产生类似现象。

粉尘、洁净室和特殊环境能不能用？

普通线性模组可以用于粉尘环境吗？

需要看粉尘类型和防护结构。细小粉尘、金属碎屑和磨料颗粒进入导轨、丝杆或皮带传动区域后，可能明显缩短寿命。

实际应用中可能需要风琴罩、防尘盖板、特殊密封、正压防护或更适合恶劣环境的结构。

线性模组能用于洁净室吗？

可以，但应使用针对洁净环境设计或验证过的配置。

颗粒产生不仅与驱动方式有关，还与润滑脂、密封、拖链、电缆、材料和运动速度有关，所以不能因为“直线电机没有丝杆”就自动认定整个轴满足洁净室要求。

线性模组能安装在室外吗？

普通工业线性模组通常按室内环境设计。室外使用还会增加雨水、冷凝、紫外线、粉尘、温差和腐蚀风险。

如果项目必须户外运行，应单独确认材料、防腐处理、密封、润滑以及电机和传感器的防护等级。

采购人员最常问的几个问题

线性模组多少钱一套？

没有统一价格。线性模组属于配置型运动产品，价格会随着驱动方式、型材尺寸、行程、精度等级、导轨规格、电机、刹车、传感器、防护结构、拖链和定制内容变化。

一套短行程标准同步带模组和一套长行程高精度滚珠丝杆模组，都叫“线性模组”，但成本构成完全不同。

哪些因素最影响报价？

通常包括模组尺寸、有效行程、传动方式、精度要求、负载与力矩等级、电机和驱动配置、防护选项、传感器、加工修改以及采购数量。

精度要求也会间接影响价格。要求越高，可能需要更高等级的丝杆、更严格的装配和更完整的检测。

找供应商询价时应该问什么？

• 模组采用什么传动和导向结构？
• 当前安装方向下允许负载和力矩是多少？
• 定位精度与重复定位精度分别如何定义？
• 这个行程下建议的最高运行速度是多少？
• 建议匹配多大的电机和什么减速或传动比？
• 润滑和维护要求是什么？
• 原点、限位、刹车、防护罩是否包含？
• 能否提供二维图纸或三维模型？
• 出货前可以提供哪些检测数据？
• 哪些属于标准配置，哪些需要定制？

什么情况下才值得做非标定制？

当标准产品无法满足行程、安装空间、电机方向、滑台尺寸、传感器位置、防护等级或机械接口时，定制才更有价值。

如果标准型号已经可以满足要求，过度定制会增加工程时间、成本和后续备件更换难度，因此成熟的选型流程通常会先判断标准配置能不能解决问题。

三个常见但危险的判断方式

“额定负载越大，这根模组就越强。”

这个结论不完整。不同厂家对额定负载的定义和测试条件可能不同，而且静态承载能力不能代表高速、频繁加速和偏心负载下的动态表现。

真正比较时还要看允许力矩、动态负载、速度限制、安装方向和寿命条件。

“换一个更大的伺服电机，就能解决模组选小的问题。”

不能。更大的电机无法解决导轨容量不足、力矩超限、丝杆临界转速、结构刚性不足或同步带规格过小的问题。

线性模组和电机应该作为一个完整运动系统一起选，而不是用电机功率去弥补机械结构的不匹配。

“精度越高，设备就一定越好。”

也不成立。设备真正需要的是满足工艺窗口，而不是追求脱离应用的极限参数。

如果重复定位已经满足装配或检测要求，再继续提高绝对精度可能只会增加成本，并不会明显改善最终产品。

准备选型或询价时，建议一次性提供这些信息

如果希望快速得到比较准确的方案，可以把下面的信息整理后一次性发给线性模组厂家：

• 有效行程
• 负载和工装总重量
• 水平、垂直或侧装方向
• 最高速度或目标节拍
• 加速度（如已知）
• 重复定位精度或定位精度要求
• 负载重心距离或设备图纸
• 外部推力、拉力或加工力
• 电机、驱动和控制品牌偏好
• 粉尘、洁净、潮湿、高温等环境条件
• 每天运行时间或预计循环次数

需要协助选型？可以向联动瑞芯提供行程、负载、速度、安装方向和设备图纸。参数越完整，越容易准确比较滚珠丝杆、同步带、齿轮齿条和直线电机模组，而不是仅凭一个“最大负载”做判断。
