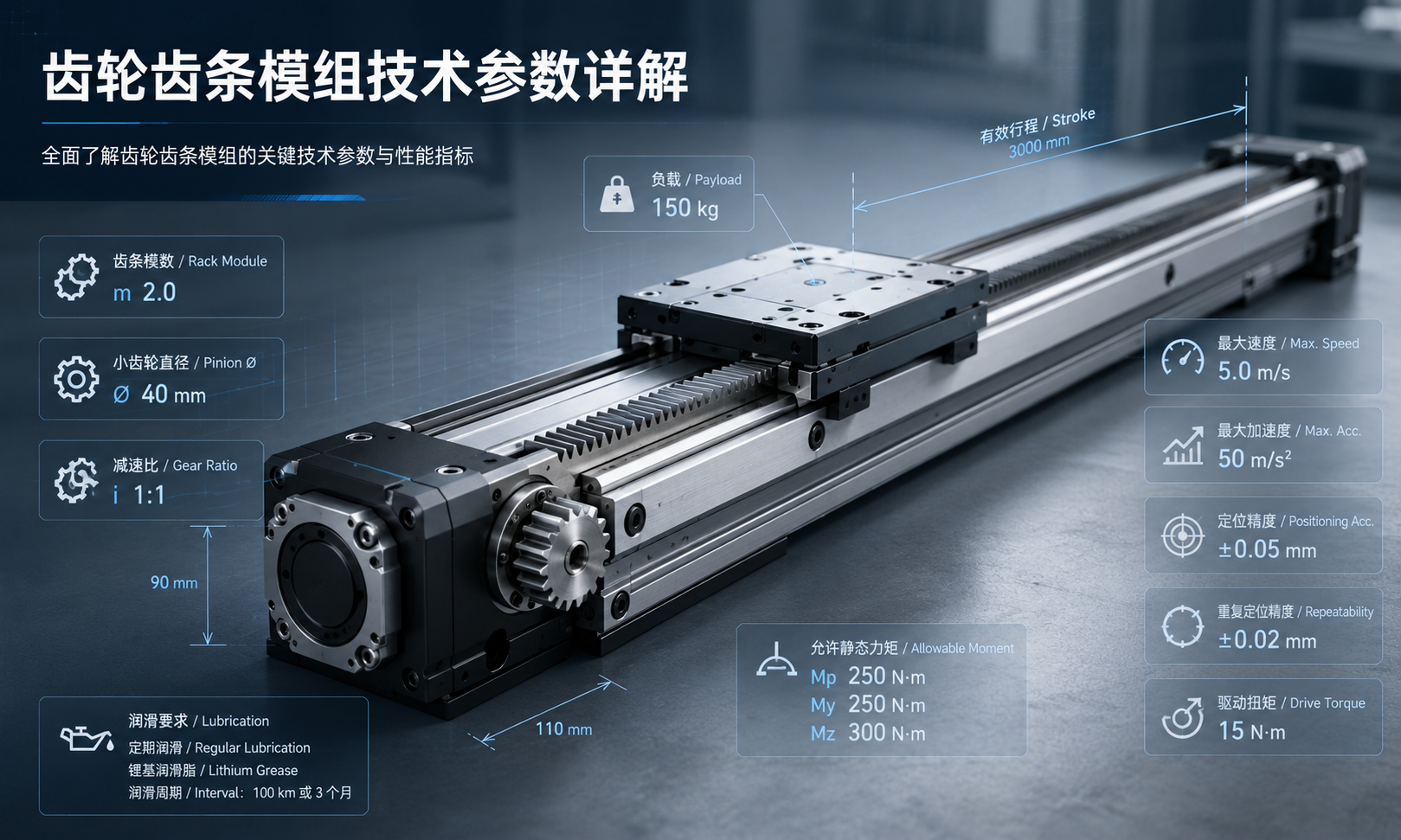

齿轮齿条模组技术参数详解

齿轮齿条模组的技术参数决定了直线轴能否在实际工况下安全承受负载，并满足行程、速度、加速度、定位精度和使用寿命要求。与滚珠丝杆模组相比，齿轮齿条传动能够通过拼接齿条实现长行程运动，不容易受到丝杆临界转速和高速旋转挠曲的限制。

但是，齿轮齿条模组选型不能只查看最大负载和最大行程。齿条模数、齿轮直径、减速比、驱动扭矩、容许力矩、结构刚性、润滑方式和控制系统配置都会影响模组的最终性能。本文将全面解析齿轮齿条模组的主要技术参数，以及这些参数之间的相互关系。

齿轮齿条模组主要技术参数

负载能力

负载能力是指齿轮齿条模组在保持规定速度、精度和使用寿命的情况下，能够承受和移动的质量。计算负载时不能只考虑工件重量，还应包含全部移动部件的质量，例如：

• 工件或产品
• 夹具和安装板
• 夹爪、焊枪、相机或点胶机构
• 安装在滑台上的电机和其他运动轴
• 拖链、气管、电缆及其他随动附件

模组标注的额定负载不能脱离运行条件单独理解。一套模组可能具有较高的静态承载能力，但在高加速度、频繁换向、冲击载荷或重心偏移较大的情况下，其允许的实际运行负载会明显降低。

静态负载与动态负载

静态负载主要是指滑台静止或低速运行时承受的载荷。动态负载还需要包含加速、减速和换向过程中产生的惯性力。

加速惯性力可以通过以下公式估算：

Fa = m × a

其中：

• Fa为加速惯性力，单位为牛顿
• m为全部移动质量，单位为千克
• a为加速度，单位为米每二次方秒

对于水平安装的齿轮齿条模组，总驱动力通常包括加速惯性力、摩擦阻力、工艺作用力、拖链阻力和其他外部阻力：

F总 = F加速 + F摩擦 + F工艺 + F外部

对于倾斜或垂直安装，还必须考虑重力影响。垂直轴通常需要配置电机抱闸或其他防坠落装置，避免设备断电后滑台失控下落。

设置合理的安全系数

实际选型时应设置适当的安全系数，以应对负载波动、振动、冲击、安装误差和未来工况变化。连续运行、高冲击、频繁启停或负载不确定的设备，通常需要比低速、平稳、间歇运行设备保留更大的设计余量。

行程与最大移动距离

行程是指滑台可以使用的有效移动距离。齿轮齿条模组特别适合长行程自动化设备，因为齿条可以沿铝型材或钢结构横梁连续拼接。

确定模组行程时，应同时考虑：

• 实际工艺移动距离
• 加速和减速距离
• 两端安全余量
• 限位开关和传感器安装位置
• 工具长度和工件尺寸
• 上下料和维护操作空间
• 未来可能增加的行程需求

模组总长度通常大于有效行程，因为滑台、端部结构、防护部件和超程保护装置都需要占用一定空间。

齿条拼接精度

长行程齿轮齿条模组通常由多段齿条拼接而成。齿条接缝位置的安装精度会直接影响运动平稳性、运行噪声和定位精度。

如果接缝处的齿距不连续，齿轮经过接缝时可能产生冲击、振动和局部磨损。因此，拼接时应使用专用定位齿规或标准齿条进行校准，并保证各段齿条的高度、直线度和齿距连续性。

对于超长行程设备，还必须检查安装基面的直线度、平面度和结构刚性。齿条可以不断延伸，但整套直线轴的精度不会仅通过增加齿条长度而自动得到保证。

齿条模数

齿条模数是齿轮齿条模组最重要的技术参数之一，用于表示齿轮和齿条轮齿的大小。模数与齿轮分度圆直径及齿数之间的关系为：

m = dp ÷ z

其中：

• m为齿条模数
• dp为齿轮分度圆直径
• z为齿轮齿数

模数越大，齿条和齿轮的轮齿通常越大，齿面能够承受的切向力也越高，适合重载和高驱动力应用。但是，增大模数也会增加齿条、齿轮和安装结构的尺寸、重量与成本。

选择齿条模数时，应综合考虑：

• 所需直线驱动力
• 峰值加速惯性力
• 齿轮输出扭矩
• 齿条材料和热处理方式
• 齿宽
• 运行节拍和工作制
• 冲击与振动
• 预期使用寿命
• 精度和平稳性要求

不能只根据模数判断齿条的最大负载。即使模数相同，不同齿条也可能因为材料、硬度、齿宽、加工精度和安装方式不同而具有不同的容许驱动力。

直齿齿条与斜齿齿条

直齿齿条采用直线轮齿，结构简单、传动效率高、制造成本相对较低。斜齿齿条的轮齿逐渐进入啮合，通常可以获得更平稳的运动、更低的噪声和更高的重合度。

斜齿传动可能产生额外的轴向作用力，因此需要由齿轮轴承、减速机和导向结构共同承受。对于高速、高精度或低噪声设备，应同时评估齿形、预紧方式和轴向支撑能力。

齿轮直径

齿轮用于将电机的旋转运动转换为滑台沿齿条方向的直线运动。齿轮分度圆直径会直接影响每转移动距离、最高速度、输出驱动力和机械分辨率。

齿轮分度圆直径为：

dp = m × z

齿轮旋转一周时的理论直线移动距离为：

L每转 = π × dp

在齿轮转速相同的情况下，齿轮直径越大，每转产生的直线位移越大，因此可以提高模组的直线速度。但是，在产生相同直线驱动力时，较大的齿轮需要更高的输出扭矩。

较小的齿轮每转移动距离更短，有利于提高机械分辨率，并降低产生相同驱动力时所需的齿轮端扭矩。但齿轮直径不能无限减小，还需要考虑齿形、轮齿强度、根切风险、轴承尺寸和使用寿命。

减速比

齿轮齿条模组通常在伺服电机与驱动齿轮之间安装行星减速机。减速比通常可以表示为：

i = n电机 ÷ n齿轮

其中：

• i为减速比
• n电机为电机转速
• n齿轮为输出齿轮转速

提高减速比可以降低输出齿轮转速，同时增大输出扭矩。由于电机需要旋转更多圈才能产生相同的直线位移，较高的减速比还可以提高指令分辨率。

较低的减速比有利于获得更高的直线速度，但扭矩放大能力相对较低。减速比应确保电机在加速、匀速、减速和换向阶段都工作在合理的转速和扭矩范围内。

减速机选型还应检查：

• 额定输出扭矩和峰值输出扭矩
• 回程间隙
• 扭转刚性
• 传动效率
• 最高输入转速
• 径向和轴向承载能力
• 紧急停止扭矩
• 额定使用寿命

最高速度

齿轮齿条模组的理论直线速度可以根据齿轮转速和分度圆直径计算：

v = π × dp × n齿轮 ÷ 60

其中：

• v为直线速度，单位为米每秒
• dp为齿轮分度圆直径，单位为米
• n齿轮为齿轮转速，单位为转每分钟

模组的实际最高速度通常低于理论计算值，还可能受到以下因素限制：

• 电机最高转速
• 减速机输入和输出转速限制
• 直线导轨的运行能力
• 齿轮与齿条的啮合质量
• 润滑状态
• 滑台稳定性
• 横梁和机架振动
• 拖链允许速度
• 运行噪声要求
• 控制器和伺服调试效果

齿轮齿条模组不受丝杆临界转速限制，但这并不代表行程越长时运行速度可以无限提高。随着直线轴长度增加，横梁挠度、安装精度、结构固有频率和电缆管理的重要性都会明显提高。

加速度与减速度

加速度会直接影响设备节拍，同时也会增加传动系统所需的驱动力和扭矩。即使负载质量并不大，高加速度也可能产生较大的动态载荷。

完整的加减速参数应包括：

• 最大加速度
• 正常运行加速度
• 最大减速度
• 紧急停止减速度
• 加加速度或加速度变化率
• 每分钟运行循环次数

与加速度突然变化的运动曲线相比，S形加减速曲线能够降低机械冲击、结构振动和轮齿啮合冲击。伺服增益应根据模组和机架的实际刚性进行调整，而不是简单设置为控制器允许的最高值。

定位精度

定位精度表示滑台实际位置与控制系统指令位置之间的偏差，是衡量整个行程范围内绝对位置准确性的参数，不能与重复定位精度混淆。

齿轮齿条模组的定位精度可能受到以下因素影响：

• 齿条齿距误差
• 齿条接缝安装误差
• 减速机回程间隙
• 齿轮齿条啮合间隙
• 齿轮径向跳动
• 导轨直线度
• 安装基面精度
• 横梁和滑台结构变形
• 温度变化和热膨胀
• 编码器分辨率
• 伺服控制误差

对于长行程且绝对定位精度要求较高的设备，可以安装直线光栅尺，直接检测滑台的实际位置，形成全闭环控制系统。全闭环控制可以补偿部分齿距误差和传动误差，但不能解决结构刚性不足、齿条安装不良或机械部件严重磨损的问题。

重复定位精度

重复定位精度表示模组在相同运行条件下，多次返回同一目标位置时的位置一致性。即使系统存在固定的绝对位置偏差，也可能具有良好的重复定位精度。

重复定位精度对以下自动化应用尤其重要：

• 取放搬运
• 机床上下料
• 焊接
• 点胶
• 包装
• 自动装配
• 视觉检测
• 物料输送

齿轮齿条间隙、减速机回程间隙、传动刚性、负载方向、温度变化和伺服调试都会影响重复定位精度。

对于双向定位应用，应分别检测滑台从正方向和反方向接近目标位置时的重复定位性能，因为驱动方向反转时更容易暴露减速机间隙和齿轮啮合间隙。

驱动扭矩

驱动系统必须提供足够的扭矩，才能在齿轮端产生所需的直线驱动力。齿轮端切向驱动力与输出扭矩之间的关系为：

T齿轮 = F总 × dp ÷ 2

其中：

• T齿轮为齿轮端输出扭矩
• F总为所需总直线驱动力
• dp为齿轮分度圆直径

采用减速机时，电机所需扭矩可以近似表示为：

T电机 = F总 × dp ÷ (2 × i × η)

其中：

• i为减速比
• η为减速机和传动机构的综合效率

电机选型必须同时检查连续扭矩和峰值扭矩。连续扭矩决定电机在重复运行过程中的发热情况，峰值扭矩主要用于加速、减速、换向和紧急停止。

还应将移动机构折算到电机轴端的负载惯量与电机转子惯量进行比较。惯量匹配不合理可能导致伺服调试困难，并产生振动、超调、定位时间过长或运行不稳定等问题。

容许力矩

容许力矩表示直线导轨和滑台能够承受的最大旋转载荷，通常分为三个方向：

• 翻滚力矩：绕模组运动方向旋转的力矩
• 俯仰力矩：使滑台前后倾斜的力矩
• 偏摆力矩：使滑台在水平面内旋转的力矩

当负载重心或工艺作用力偏离滑台中心时，就会产生力矩载荷：

M = F × e

其中：

• M为作用力矩
• F为作用力
• e为作用力到支撑中心的垂直距离

即使负载质量较小，如果安装位置距离滑台中心较远，也可能造成导轨过载。因此，负载能力与容许力矩必须同时校核。

提高力矩承载能力的方法包括：

• 增大导轨滑块之间的距离
• 使用更宽的滑台
• 采用两套平行齿轮齿条模组
• 增加外部辅助导轨
• 缩短负载重心偏移距离
• 提高安装底座和横梁刚性

在多轴龙门系统中，安装在主轴滑台上的其他运动轴、电机、执行机构和工件质量，都必须计入支撑轴的力矩载荷计算。

润滑要求

正确润滑能够降低齿面摩擦、磨损、运行噪声和腐蚀，同时维持稳定的传动效率和使用寿命。

齿轮齿条模组的润滑参数通常应明确：

• 推荐使用的润滑脂或润滑油类型
• 润滑方式
• 初始润滑量
• 补充润滑周期
• 允许工作温度范围
• 润滑剂与使用环境的兼容性

润滑周期与运行速度、移动距离、负载、工作制、污染程度和环境温度有关。高速、连续运行或粉尘较多的设备，通常需要比低速、间歇运行且环境清洁的设备更频繁地进行润滑。

对于长行程齿轮齿条模组，可以使用自动润滑装置，将适量润滑剂持续或定期输送到齿面。防护罩、毛刷和刮板也可以减少灰尘、切屑和加工残渣进入啮合区域。

润滑剂并不是越多越好。过量润滑可能吸附污染物、增加运行阻力，并扩散到周围设备。不同种类的润滑脂或润滑油不能随意混合，除非已经确认其化学兼容性。

各项技术参数之间的关系

齿轮齿条模组的各项参数不能独立选择。改变一个参数，通常会同时影响其他性能。

齿轮齿条模组选型流程

1. 确定全部移动质量。包括工件、夹具、滑台安装设备、拖链和其他运动轴。
2. 确定所需行程。将工艺移动距离、安全余量、加减速距离和维护空间计算在内。
3. 确定运动曲线。明确最高速度、加速度、减速度、运行时间、停留时间和循环频率。
4. 计算总驱动力。包括惯性力、摩擦力、工艺作用力、重力和外部阻力。
5. 选择齿条模数和齿轮。校核齿面载荷、输出扭矩、工作制、安全系数和使用寿命。
6. 选择减速比。平衡电机转速、输出扭矩和直线定位分辨率。
7. 校核导轨负载和容许力矩。根据实际负载重心和所有执行机构的作用力进行计算。
8. 确认定位精度和重复定位精度。考虑齿条精度等级、拼接误差、回程间隙、编码器配置和安装精度。
9. 检查整体结构刚性。评估支撑横梁、安装基面、滑台板和设备机架。
10. 确定润滑与防护方案。选择润滑方式、防护罩和污染控制措施。
11. 设置合理的安全系数。考虑冲击、负载波动、紧急停止和长期磨损。

常见参数选型错误

只查看最大负载

最大负载不能反映实际加速度、偏心载荷、工艺作用力和运行节拍。选型时还必须校核动态驱动力和容许力矩。

忽略负载重心位置

负载距离滑台中心越远，产生的力矩越大。即使负载质量低于额定值，也可能缩短导轨寿命并降低定位稳定性。

只根据速度选择齿轮和减速比

大直径齿轮或较低减速比可能满足理论速度要求，但在加速或承受工艺阻力时可能出现输出扭矩不足。

混淆定位精度与重复定位精度

良好的重复定位精度并不代表绝对定位精度同样良好。长行程高精度应用可能需要齿距误差补偿或直线光栅尺反馈。

忽略齿条拼接质量

齿条接缝安装不良会产生振动、噪声、轮齿冲击和局部位置误差。

只按照静态扭矩选择伺服电机

伺服电机选型还必须计算峰值加速扭矩、连续均方根扭矩、负载惯量和紧急停止工况。

忽略润滑和污染防护

即使机械参数选择正确，齿条润滑不足或齿面受到粉尘、切屑污染，也可能导致轮齿快速磨损。

常见问题

齿轮齿条模组最大负载由什么决定？

最大负载由直线导轨承载能力、齿条齿面强度、齿轮输出扭矩、减速机容量、滑台结构、容许力矩、运行速度、加速度和工作制共同决定，不能只根据齿条模数判断。

齿条模数如何选择？

齿条模数应根据所需切向驱动力、峰值扭矩、齿条材料、齿宽、运行节拍、冲击载荷和预期寿命选择。模数越大，通常能够承受的驱动力越高，但整体尺寸也会相应增加。

增大齿轮直径能否提高速度？

可以。在齿轮转速相同的情况下，分度圆直径越大，每转产生的直线位移越大。但在获得相同直线驱动力时，大直径齿轮需要更高的输出扭矩。

定位精度和重复定位精度有什么区别？

定位精度表示实际位置与指令位置之间的偏差，重复定位精度表示模组多次返回同一位置时的一致性。

齿轮齿条模组能否实现无限行程？

齿条可以通过分段拼接实现非常长的行程，因此具有较强的行程扩展能力。但实际最大行程仍然受到设备结构、齿条安装精度、拖链管理、控制系统和安装空间限制。

为什么必须检查容许力矩？

容许力矩决定导轨和滑台能否承受偏心负载。即使负载质量低于最大负载，只要重心距离滑台中心过远，也可能造成模组过载。

齿条需要多久润滑一次？

润滑周期取决于负载、速度、移动距离、工作制、环境温度和污染程度，应按照齿条及模组制造商规定的润滑剂类型和维护周期执行。

总结

齿轮齿条模组选型需要综合评估负载能力、行程、齿条模数、齿轮直径、减速比、最高速度、加速度、定位精度、重复定位精度、驱动扭矩、容许力矩和润滑要求。

合理的配置并不是简单选择负载最大或速度最高的模组，而是确保模组在实际运行节拍下具有足够的动态驱动力、结构刚性、定位性能和使用寿命。选型前完整定义负载条件和运动曲线，可以有效避免驱动扭矩不足、导轨过载、精度不稳定、结构振动和轮齿提前磨损等问题。
