同步带模组维护保养指南

同步带模组广泛应用于包装设备、自动上下料、电子装配、视觉检测、物流输送及多轴自动化系统中，尤其适合高速运行、长行程移动、快速加减速和频繁往复运动。

虽然同步带模组结构相对简单，但在长期运行过程中，同步带、同步轮、直线导轨、滑块、轴承、紧固件及传感器仍会受到负载、振动、灰尘、温度和运行频率的影响。如果缺少定期维护，可能出现同步带打滑、张力异常、运行噪音增大、定位误差、导轨磨损、传感器失效及电机负载升高等问题。

本篇同步带模组维护指南将介绍日常检查、同步带状态检查、张力调整、同步轮检查、导轨清洁、润滑保养、紧固件检查、传感器检查及预防性维护周期，帮助设备维护人员延长同步带模组使用寿命，减少非计划停机。

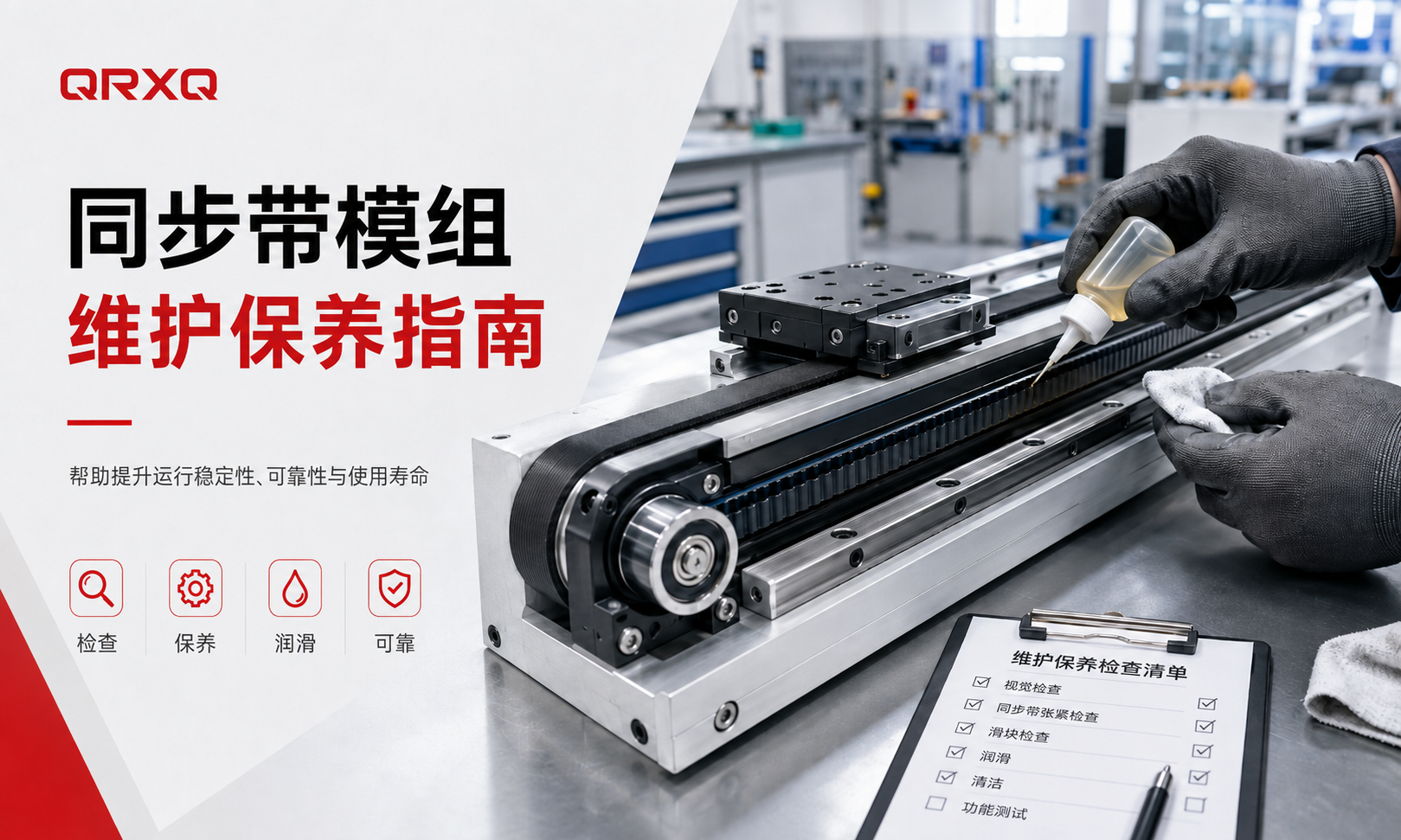

同步带模组维护保养，包括同步带检查、张力调整、同步轮检查、导轨清洁与润滑 — 同步带模组维护保养包括同步带状态检查、张力调整、同步轮检查、导轨清洁、润滑及预防性维护。

为什么同步带模组需要定期维护

同步带模组在运行过程中需要持续完成加速、减速、启停和换向动作。同步带不断承受拉力变化，导轨滑块则需要支撑负载并保持直线运动精度。

随着运行时间增加，设备可能逐渐出现以下问题：

同步带伸长、开裂或齿面磨损
同步带张力不足或张力过大
同步轮齿槽磨损或安装偏斜
导轨表面积尘或附着金属碎屑
滑块润滑不足，运行阻力增大
安装螺栓和锁紧螺钉松动
原点传感器或限位传感器位置偏移
电机电流升高或出现过载报警
重复定位精度逐渐下降

通过建立预防性维护制度，可以在故障尚未严重影响生产前发现异常，降低同步带断裂、同步轮损坏或导轨失效造成的停机风险。

维护前的安全准备

对同步带模组进行检查、清洁、润滑或调整前，应先停止设备运行，并切断可能造成运动的动力源。

建议按照以下步骤进行安全准备：

停止自动运行程序。
将滑台移动至便于维护的安全位置。
关闭伺服电机或步进电机电源。
必要时执行上锁挂牌程序。
确认所有运动部件已经完全停止。
拆卸防护罩前确认设备不会意外启动。
垂直安装时，应对滑台和外部负载进行机械支撑。

对于垂直安装的同步带模组，在松开同步带、电机、制动器或张紧机构前，必须固定移动部件，防止滑台因重力突然下落。

同步带模组日常检查

日常检查一般不需要拆卸模组，可在每次开机前或生产班次开始时完成。通过观察声音、振动和运行状态，可以及时发现早期故障。

检查滑台运行是否平稳

以较低速度运行同步带模组，并观察滑台完成整个行程的运动状态。正常情况下，滑台应连续、平稳地移动，不应出现卡顿、突然抖动或局部阻力明显增大的情况。

重点检查以下现象：

加速或减速时出现明显抖动
某一行程位置运行不顺畅
往返运动时声音不一致
换向时产生明显冲击
停止位置出现变化
滑台运行过程中发生偏摆

运行不平稳可能与同步带张力异常、导轨污染、同步轮偏斜、紧固件松动或控制参数不合理有关。

检查异常噪音

同步带模组正常运行时，声音通常比较均匀。如果出现新的摩擦声、敲击声、尖叫声或周期性异响，应立即检查。

常见噪音来源包括：

同步带过松并与型材或防护罩摩擦
同步带过紧导致轴承负载过大
同步轮齿槽中进入异物
同步轮齿面磨损或变形
导轨滑块润滑不足
电机安装座或联接部位松动
线缆拖链与周围结构发生碰撞

检查运行区域

确认模组周围没有螺钉、工具、包装材料、金属碎屑或其他障碍物。线缆、气管和拖链应能够在整个行程内自由移动，不能与同步带、滑台或设备框架发生干涉。

同步带状态检查

同步带是同步带模组的主要传动部件，其状态直接影响运行速度、重复定位精度和传动可靠性。应定期打开防护罩，对可见同步带表面进行检查。

检查同步带表面

检查同步带是否存在以下情况：

背面出现裂纹
同步带边缘起毛或破损
带齿缺失、变形或严重磨损
内部加强线绳外露
表面硬化或明显发亮
同步带受到油脂或化学品污染
同步带宽度方向磨损不均匀

轻微表面压痕不一定会立即影响使用，但如果出现缺齿、横向裂纹、线绳外露或严重边缘磨损，应及时更换同步带。

检查同步带跑偏

同步带应位于主动同步轮和从动同步轮的正常工作区域内。如果同步带长期向一侧偏移，应检查同步轮平行度、轴线位置及张紧机构是否安装正确。

同步带持续跑偏会造成边缘磨损，严重时可能导致同步带与型材内壁摩擦，缩短使用寿命。

避免同步带受到油脂污染

同步带通常采用干式传动，不需要在带齿或同步轮表面涂抹润滑油和润滑脂。

油脂可能使同步带材料性能发生变化，同时吸附灰尘和颗粒，影响同步带与同步轮齿槽的正常啮合。导轨润滑时，应避免润滑脂接触同步带。

同步带张力检查

正确的同步带张力是保证模组稳定运行的重要条件。张力不足和张力过大都会影响设备性能。

同步带张力不足的表现

高速运行时同步带明显振动
同步带中间位置下垂
滑台启动响应变慢
换向时产生撞击声
重复定位精度下降
大负载加速时出现跳齿
停止位置不稳定

同步带张力过大的表现

电机运行电流增大
同步轮轴承温度升高
运行阻力和噪音增加
电机轴承或同步轮轴承过早磨损
同步带内部加强线绳疲劳
手动移动滑台时阻力明显增大

同步带张力测量方法

不同型号同步带模组的张力测量方式可能不同，常见方法包括：

挠度测量法：在规定长度的同步带中部施加指定压力，测量同步带的位移量。
振动频率法：轻拨同步带，通过张力仪测量同步带的自然振动频率。
张紧刻度法：根据张紧机构上的刻度或指示位置判断张力。
安装位置对照法：根据张紧螺杆、弹簧或张紧座的标准安装位置进行确认。

同步带标准张力会受到同步带宽度、材质、齿形、轮径、跨度、负载和运行速度影响，应优先采用模组制造商提供的张力参数。

同步带张力调整步骤

停止设备并切断驱动电源。
固定滑台和外部负载。
拆下必要的防护罩。
松开张紧机构的锁紧螺栓。
均匀调节两侧张紧螺钉。
使用规定方法测量同步带张力。
确认同步轮轴线和平行度没有变化。
按照规定扭矩锁紧张紧机构。
手动推动滑台完成整个行程。
低速试运行并观察同步带轨迹。
重新检测重复定位精度。

不建议仅依靠手感或声音判断张力。张力过大虽然可能暂时减少同步带松动，但会显著增加轴承和电机负担。

同步轮检查与维护

主动同步轮和从动同步轮负责将电机旋转运动传递给同步带。同步轮磨损、松动或偏斜都会影响同步带运行。

检查同步轮齿槽

检查同步轮齿槽是否存在磨损、缺口、变形或异物。灰尘和颗粒进入齿槽后，可能导致同步带齿无法完全啮合。

清洁同步轮时可使用软毛刷或无纺布，不应使用尖锐金属工具刮除异物，以免破坏同步轮齿形。

检查同步轮对中情况

主动轮和从动轮应保持平行，并与同步带运行方向一致。同步轮偏斜可能造成：

同步带向一侧跑偏
同步带边缘磨损
运行噪音增大
同步带周期性振动
传动效率下降
同步带使用寿命缩短

检查同步轮锁紧部位

检查同步轮锁紧螺钉、胀紧套、键槽、轴套及电机轴连接部位是否松动。同步轮与电机轴之间出现间隙时，即使同步带张力正常，也可能产生反向间隙和定位误差。

检查同步轮轴承

设备断电后，可手动转动从动轮，观察是否存在卡涩、间隙、摩擦声或转动不均匀现象。

同步轮轴承损坏会增加同步带阻力和电机负载，应及时更换，避免进一步损坏同步轮轴和同步带。

导轨清洁

直线导轨负责支撑滑台和外部负载，并保证模组沿直线方向平稳运动。导轨表面的灰尘、金属屑、胶水或其他污染物会增加滑块摩擦，加快滚动部件磨损。

导轨清洁步骤

将滑台移动至一端，露出部分导轨。
使用软毛刷清除较大的颗粒。
使用干净无纺布擦拭导轨表面。
必要时使用与导轨材料兼容的清洁剂。
移动滑台，继续清洁其余导轨区域。
清洁完成后按要求补充润滑脂。

不建议使用高压气枪直接吹向导轨滑块、密封件、轴承或同步带腔体，因为高压气流可能将颗粒吹入部件内部。

检查导轨表面状态

清洁过程中，应同时检查导轨是否存在：

锈蚀或腐蚀
划痕、凹痕或碰伤
异常变色
局部磨损痕迹
导轨安装螺钉松动
滑块密封片破损

如果导轨表面出现明显压痕或滚道损坏，应进一步检查滑块运行状态和定位精度。

导轨润滑保养

同步带本身通常不需要润滑，但同步带模组内部的直线导轨、滑块、轴承及其他滚动部件需要定期补充润滑脂。

选择正确的润滑剂

应使用模组制造商或导轨制造商推荐的润滑脂或润滑油。润滑剂需要与运行速度、负载、温度及使用环境相匹配。

使用不合适的润滑剂可能导致润滑脂分离、阻力增加、密封件损坏或污染同步带。

润滑操作步骤

清洁注油嘴及周围区域。
使用适合的注油枪或润滑工具。
缓慢注入规定数量的润滑脂。
推动滑台完成数次全行程运动。
清除导轨表面多余润滑脂。
确认润滑脂没有进入同步带传动区域。

润滑脂并不是越多越好。过量润滑会增加滑块运动阻力，并容易吸附粉尘和杂质。

需要缩短润滑周期的情况

以下工况下，应适当增加润滑频率：

高速运行
高加速度和频繁换向
连续长时间运行
重载或偏心负载
短行程频繁往复
高温环境
粉尘或颗粒较多的环境
高湿度或清洗环境

紧固件检查

同步带模组在频繁加减速和换向过程中会产生振动，长期运行后部分紧固件可能松动。

应重点检查以下位置：

模组底座安装螺栓
滑台负载安装螺栓
电机安装螺钉
同步轮锁紧螺钉
张紧机构固定螺栓
直线导轨安装螺钉
传感器支架螺钉
拖链安装支架
防护罩固定螺钉

紧固螺栓时应参考规定扭矩。过度锁紧可能损坏铝型材螺纹、安装面或导轨结构。

传感器检查

同步带模组通常配置原点传感器、正负限位传感器及超程保护传感器。传感器位置偏移可能造成回零失败、行程异常或滑台碰撞。

检查传感器安装位置

确认传感器支架没有松动，感应片能够通过传感器的有效检测区域。限位传感器应在滑台接触机械限位块之前被触发。

检查传感器线缆

重点检查以下问题：

线缆绝缘层开裂
插头或端子松动
线缆反复折弯位置破损
线缆与滑台或型材摩擦
拖链内部线缆过度拥挤
油污或化学品污染

测试传感器信号

可通过控制器输入信号页面或传感器指示灯确认传感器是否正常切换。调整传感器后，应以低速重新测试原点和限位功能。

电机及驱动系统检查

电机和控制器虽然不是同步带的组成部分，但会直接影响同步带模组运行状态。

建议检查：

电机安装是否牢固
电机轴与同步轮连接是否松动
电机运行温度是否异常
垂直轴制动器是否正常
伺服驱动器是否存在报警记录
编码器线缆是否破损
电机是否出现异常振动
运行电流或扭矩是否持续升高

电机电流增加可能说明同步带张力过大、导轨阻力增加、同步轮轴承损坏、机械干涉或负载超过设计范围。

拖链与线缆检查

长行程同步带模组通常配有拖链，用于保护电机线缆、传感器线缆、气管和工艺管路。

检查内容包括：

拖链链节是否破损
线缆是否扭曲
线缆弯曲半径是否过小
拖链内部线缆是否过度拥挤
气管是否与尖锐边缘摩擦
拖链安装支架是否松动
拖链在整个行程内是否运行顺畅

线缆应保留适当活动空间，既不能过紧，也不能过松，以免被夹住或与其他机械部件发生碰撞。

同步带模组预防性维护周期

同步带模组的维护周期需要根据运行速度、负载、加速度、行程、工作时间、安装方向和环境条件确定。以下周期可作为一般参考。

维护周期	建议检查内容
每天或每班次	检查运行平稳性、异常噪音、振动、运行区域、线缆及可见同步带状态。
每周	检查同步带跑偏、防护罩、传感器、拖链和外部紧固件。
每月	检查同步带张力、同步轮状态、导轨清洁度、电机安装和滑台安装螺栓。
每3至6个月	全面清洁导轨，按要求补充润滑脂，检查同步轮轴承并检测重复定位精度。
每6至12个月	进行完整机械检查，包括同步带磨损、同步轮对中、紧固件扭矩、传感器位置及电机负载趋势。
碰撞或过载后	立即停止运行，检查同步带、滑台、导轨、同步轮、电机连接、传感器及安装精度。
