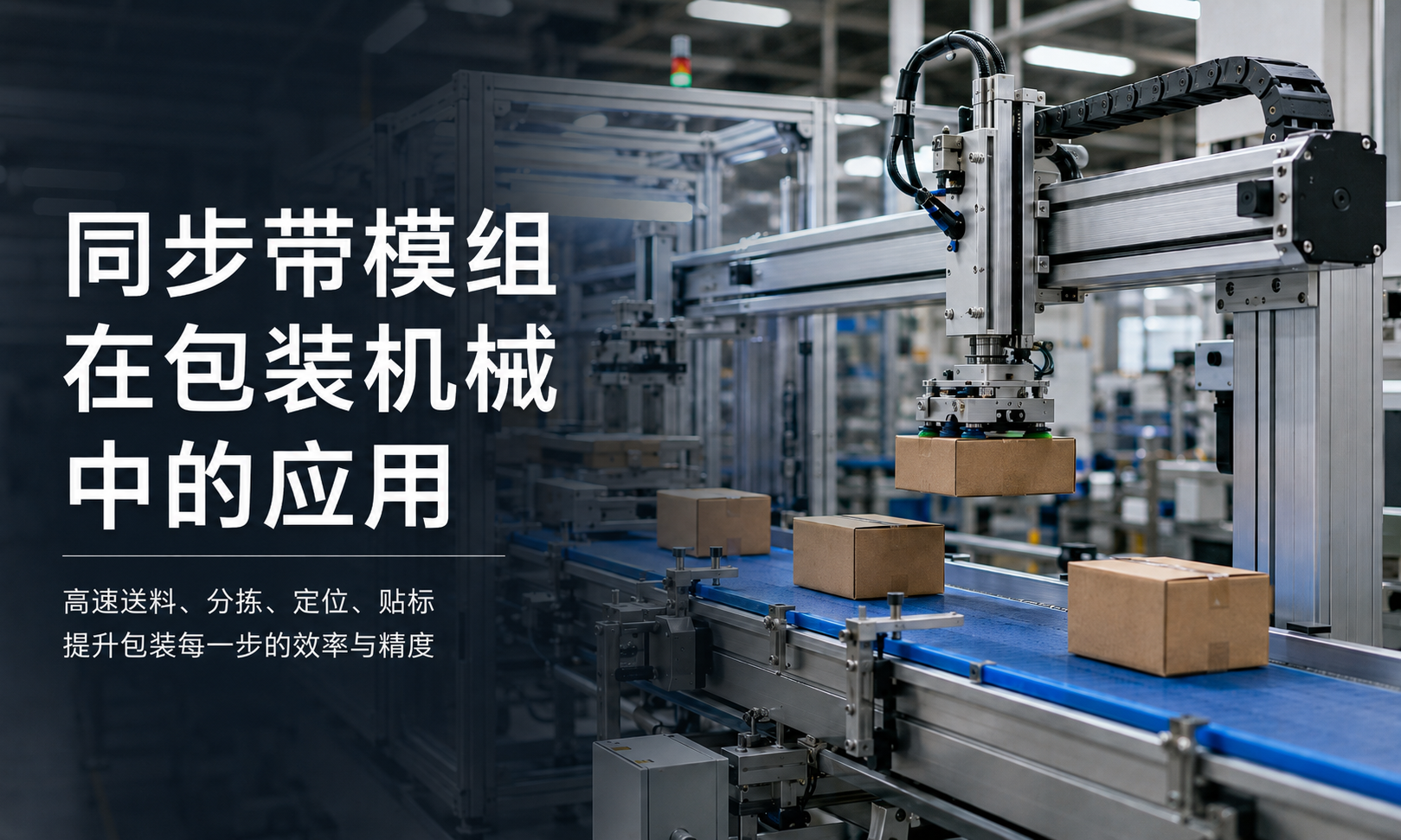

同步带模组在包装机械中的应用

包装机械需要在不断缩短的生产节拍内完成送料、分拣、定位、封装、贴标以及产品转运等工序。这些工序要求直线运动系统具备较高的运行速度、稳定的重复定位能力，并且能够方便地与传感器、夹具及其他自动化部件集成。

同步带模组具有运行速度快、加速度高、可实现长行程以及便于多轴组合等特点，能够很好地满足包装设备的运动需求。同步带模组既可以作为单轴定位机构使用，也可以与其他直线模组组合，搭建自动送料、分拣、贴标及包装系统。

包装机械为什么使用同步带模组

包装设备通常需要长时间连续执行重复运动，因此所选运动系统不仅要具备较高的动态性能，还要能够保持稳定可靠的运行状态。

与许多丝杆传动系统相比，同步带模组能够在较长行程内实现更高的直线运行速度，并且不会受到丝杆临界转速的明显限制。同步带模组的运动部件质量相对较轻，可以快速加速和减速，从而减少包装设备中的非生产运行时间。

同步带模组在包装机械中的主要优势包括：

• 能够实现高速往复运动
• 加速和减速响应快
• 行程较长且便于定制
• 重复定位性能稳定
• 运动部件质量较轻
• 运行平稳且噪声较低
• 支持水平、垂直及多轴安装
• 便于与伺服电机、传感器和控制器集成

当包装设备更加重视运行速度、生产节拍和设备灵活性，而不要求极高推力或微米级定位精度时，同步带模组通常是一种合适的直线驱动方案。

产品送料应用

产品送料是包装机械中最常见的工序之一。产品、容器、托盘、纸箱或包装材料需要按照规定的速度和间距，从一个工位输送到另一个工位。

同步带模组可以带动推料机构、夹爪、吸盘或转运板，将产品移动到包装区域。通过程序控制，同步带轴还可以与输送线、分度转盘以及上游生产设备保持同步。

常见的送料工序包括：

• 将产品装入托盘或纸箱
• 将瓶体输送到灌装工位
• 将包装袋送入封口设备
• 将纸箱输送到装箱工位
• 在成型前定位包装材料
• 向热成型包装机装载产品

采用伺服控制后，可以通过设备控制器调整送料距离、运行速度和加减速曲线。当一台包装设备需要兼容多种产品尺寸或包装规格时，这种可编程运动方式具有明显优势。

自动分拣系统

分拣设备通常根据产品的尺寸、形状、重量、条码、颜色或检测结果，将产品输送到不同的出口位置。同步带模组可以为分拣过程提供快速的横向移动。

例如，同步带轴可以驱动分流机构、推料机构或机械夹爪，在多条输送通道之间移动。当视觉传感器或条码读取器识别产品后，控制器向同步带模组发送指令，使分拣机构移动到对应位置。

模组需要快速加速、完成分拣动作，并在下一个产品到达前返回初始位置。较高的加速度和较低的运动质量有助于缩短分拣时间，提高系统产能。

同步带模组可以应用于：

• 食品饮料分拣生产线
• 包裹及物流分拣系统
• 医药包装设备
• 电子元件分类设备
• 不良品剔除工位
• 多通道输送分配系统

定位与转运工序

产品进入灌装、封装、贴标或检测工位之前，必须保持正确的位置。如果容器或包装件定位不准确，可能造成封口不良、标签偏移或产品损坏。

同步带模组可以通过可编程伺服运动，将产品移动到预设位置。接近传感器、光电传感器或视觉系统可以检测产品位置，并将信号反馈给控制器。

常见的定位任务包括：

• 灌装或旋盖前对瓶体进行排列
• 将纸箱定位在装料机构下方
• 将托盘送入检测工位
• 调整输送线上的产品间距
• 在平行生产线之间转运包装件
• 定位封装头或切割机构

不同包装工序对重复定位精度的要求不同。普通产品转运可以允许一定的位置偏差，而贴标、视觉检测及精密封装通常需要更稳定的重复定位性能。

封装与封口工序

封装设备可能需要封装工具、封口头或产品夹具在上料位置和封装位置之间反复移动。同步带模组可以执行这种高速往复运动，并保持稳定的生产节拍。

在包装袋、托盘和纸箱包装系统中，同步带模组可以驱动封装组件沿包装件移动，也可以将产品输送到固定封装工位下方。当设备需要兼容不同包装宽度时，同步带模组还可以调整侧面封装机构的位置。

典型应用包括：

• 热封设备
• 包装袋包装系统
• 托盘封装设备
• 纸箱封箱设备
• 薄膜包装系统
• 制袋和切割设备

在计算实际负载时，应包含封装头、安装板、加热器、气动元件、电缆等部件的重量，并考虑封装过程中产生的外部作用力。同时还需要设置适当的安全系数，以保证设备长期可靠运行。

贴标机应用

贴标设备在工作过程中需要保持标签与产品同步。同步带模组可以根据包装线的位置和速度，驱动贴标头、打印单元、传感器或产品夹具移动。

在部分设备中，贴标头保持固定，由同步带模组移动产品完成贴标。在其他系统中，同步带模组会带动贴标头沿产品表面移动，以粘贴较长标签或形状复杂的标签。

同步带模组可以用于：

• 顶部贴标
• 侧面贴标
• 环绕贴标
• 纸箱及包装盒贴标
• 打印贴标系统
• 可变位置贴标

同步带轴与编码器连接后，可以跟随输送线速度运行，并补偿产品间距变化。这种电子同步方式有助于在较高生产速度下保持标签粘贴位置的一致性。

高速往复运动

许多包装工序要求运动轴在很短时间内完成前进、停止、加工和返回动作。完整的运行节拍通常包括加速时间、匀速运行时间、减速时间、工艺处理时间以及返回时间。

同步带模组能够实现较高的加速度和运行速度，因此有助于缩短单次运行周期。但最高速度并不是决定设备产能的唯一因素。对于短行程运动，加速和减速时间对节拍的影响通常大于模组的额定最高速度。

设计高速往复轴时，应综合评估：

• 运动负载
• 所需行程
• 加速度和减速度
• 最高运行速度
• 目标节拍时间
• 电机转矩和转速
• 同步轮直径和同步带节距
• 设备结构振动
• 到位后的稳定时间

过高的加速度虽然可以缩短理论运行时间，但也可能造成结构振动、同步带张力波动、产品晃动以及部件提前磨损。因此，运动曲线应同时兼顾运行速度和机械稳定性。

多工位包装设备集成

现代包装机械通常会将送料、检测、灌装、封装、贴标和下料等工序集成到一条自动化生产线上。同步带模组可以连接不同工位，也可以在多个工位之间执行协调运动。

一根长行程运动轴可以带动产品依次经过多个工位。也可以使用多根同步带模组作为独立运动轴，使不同包装工序同时运行。

常见的组合形式包括：

• 单轴产品转运系统
• XY定位平台
• XZ取放机构
• XYZ龙门系统
• 双轴同步转运机构
• 多通道分拣和包装系统

通过多轴集成，一台包装设备可以完成多种工序，同时减少人工转运和设备占地面积。伺服控制器可以协调各运动轴与输送线、旋转工作台、气缸及包装工具之间的动作。

生产节拍与设备产能

同步带模组应根据包装设备要求的实际产量进行选择，而不能只参考产品参数中的最高速度。生产节拍分析需要包括完整运动流程中的每一个阶段。

一个完整的包装周期可能包括：

1. 等待产品检测信号
2. 向工作位置加速
3. 完成规定行程
4. 减速并稳定到位
5. 完成送料、封装或贴标工序
6. 返回初始位置
7. 准备处理下一个产品

如果设备要求每分钟完成60个包装件，则每个完整周期大约必须控制在1秒以内。扣除封装、检测或贴标时间后，留给同步带模组完成直线运动的时间可能更短。

通过计算实际运动曲线，可以判断所选电机、同步轮和同步带系统是否能够满足目标产量，并避免设备长期在最大性能极限下运行。

负载和力矩载荷

包装设备运动轴的负载不仅包括被输送产品的重量，还应包括安装在滑台上的夹爪、真空发生器、封装头、贴标单元、传感器、支架和拖链等所有部件。

安装方向也会影响负载计算。水平轴主要承受加速和减速产生的惯性力。垂直轴则需要持续克服重力支撑运动部件，通常还需要配置电机制动器或防坠落机构。

当负载重心偏离滑台中心时，会产生力矩载荷。即使总负载并不大，较长的悬臂距离也可能明显增加俯仰、偏摆和滚转力矩。

为了保持稳定运行，所选模组应具备足够的能力承受：

• 静态负载
• 动态加速惯性力
• 外部工艺作用力
• 俯仰、偏摆和滚转力矩
• 急停过程产生的载荷
• 适当的安全系数

清洁与使用环境要求

包装机械应用于不同工业环境。食品、饮料、医药及医疗包装设备通常要求设备表面便于清洁，并能够抵抗腐蚀或清洗剂的影响。

标准同步带模组通常适用于一般工业环境。如果设备应用于洁净或卫生要求较高的场所，则可能需要增加以下防护措施：

• 采用封闭式或带防护罩的模组结构
• 使用耐腐蚀紧固件
• 根据要求使用食品级润滑剂
• 为同步带和导轨增加防护结构
• 提高防尘和防液体飞溅能力
• 使用不易积聚污染物的平整外表面

如果同步带模组没有合适的防护结构，应避免将其安装在食品碎屑、液体或包装废料能够直接进入导轨和同步带机构的位置。

包装设备中的同步带模组维护

包装机械通常采用多班制连续生产，因此预防性维护对于保持设备稳定运行非常重要。定期检查能够在设备发生意外停机之前，及时发现同步带磨损、紧固件松动或润滑不足等问题。

建议进行以下维护工作：

• 检查同步带张力
• 检查同步带是否存在磨损、裂纹或齿形损坏
• 检查同步轮对中情况
• 按照维护周期润滑直线导轨
• 检查滑台运行是否存在异常阻力
• 紧固电机、联轴器及安装螺栓
• 检查传感器和限位开关
• 检查电缆和拖链
• 清除包装粉尘和生产废料

同步带张力不宜过大。张力过大会增加轴承负载，并可能缩短同步带和同步轮的使用寿命。张力不足则可能在快速加速时引起跳齿、定位误差和振动。

如何选择包装机械用同步带模组

同步带模组应根据完整的应用条件进行选型，而不能只参考单一参数。主要选型因素包括：

对于高频运行的包装设备，不建议选择需要长期以最大额定速度、最大加速度或最大负载运行的模组。保留合理的性能余量，有助于提高设备可靠性并延长使用寿命。

典型包装机械应用

同步带模组广泛应用于：

• 装盒机
• 装箱设备
• 枕式包装机
• 包装袋灌装封口系统
• 瓶体灌装及旋盖生产线
• 自动贴标机
• 食品分拣及包装设备
• 医药泡罩包装设备
• 包裹分拣系统
• 码垛和拆垛设备
• 视觉检测工位
• 自动产品上下料系统

结论

同步带模组能够为现代包装机械提供所需的运行速度、行程和运动灵活性。它可以完成产品送料、自动分拣、定位输送、封装、贴标以及多工位转运，并支持较短的生产节拍和可编程自动化控制。

同步带模组能否稳定应用，取决于对负载、行程、加速度、重复定位精度、力矩载荷、安装方向和使用环境的正确评估。同时，还需要为模组配置合适的电机、传感器、控制器及防护结构。

通过合理选型和定期维护，同步带模组可以为包装生产线提供稳定可靠的高速直线运动，适用于从单独的贴标工位到集成多种工序的自动化包装系统。
