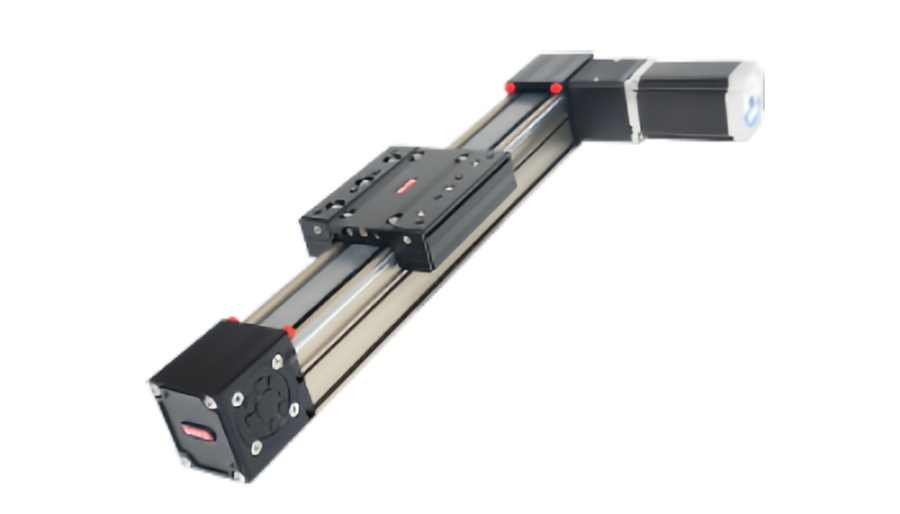

同步带模组类型详解：结构与配置选择

“同步带模组”只是说明传动方式，并不代表所有产品结构都一样。

开放式长行程模组、全封闭同步带模组、紧凑型皮带平台、双轴龙门结构，都可以采用同步带传动，但它们在防护、刚性、安装空间、维护方式和适用场景上差别很大。

因此，理解同步带模组类型时，不能只看速度和行程，还要从封闭方式、导向结构、滑台数量、电机布置、安装姿态和多轴组合等维度一起判断。

同步带模组可以从哪些维度分类？

市场上并没有一个完全统一的分类方法，实际选型通常会同时从以下几个方向区分：

• 开放式与封闭式
• 单轴与双轴
• 标准型与紧凑型
• 单滑台与多滑台
• 电机直连、侧装或折返
• 水平、垂直、侧装和倒装
• 单模组与 XY / XYZ / 龙门组合

选型逻辑：同步带只是传动方式，防护结构、导轨形式和系统配置仍然需要单独确定。

开放式同步带模组

开放式结构通常让同步带、导轨或部分内部传动区域保持较高可见性，机械结构相对简单。

常见优点包括：

• 结构简单
• 检查方便
• 维护位置容易接近
• 成本更容易控制
• 适合环境较干净的自动化设备

适合哪些场景？

开放式同步带模组经常用于普通搬运、抓取、治具定位、包装和装配设备。

主要限制

同步带和导轨区域暴露更多，因此粉尘、金属屑、纤维或其他工艺杂质更容易进入运动区域。

全封闭同步带模组

全封闭同步带模组通常通过盖板、钢带、防尘条或型材结构，对内部皮带和导向部件提供更多保护。

主要价值不只是外观整洁，而是降低外部污染物直接接触运动部件的机会。

常见优势

• 对粉尘和杂物的防护更好
• 外部结构更整洁
• 降低人员直接接触内部运动件的机会
• 更适合有一定污染风险的生产环境
• 传感器和线缆布置更容易集中管理

需要接受的取舍

封闭结构通常意味着更多盖板、密封条和维护拆装步骤，因此日常检查可能没有开放式方便。

注意：“封闭式”不等于自动达到防水、防尘等级或洁净室等级，最终能力仍然取决于具体密封结构和整机环境。

开放式与封闭式怎么选？

标准型同步带模组

标准型通常采用常规铝型材或梁体结构，内部集成导轨、同步带和滑台。

它属于通用型配置，可以覆盖大量工业自动化场景，例如：

• 物料搬运
• 抓取上下料
• 包装设备
• 装配线
• 检测治具
• 直角坐标系统

紧凑型同步带模组

紧凑型设计会尽量缩小模组高度、宽度或电机占用空间，适合设备内部安装位置比较紧张的场景。

典型用途

• 3C 电子设备
• 桌面自动化
• 检测设备
• 小型抓取机构
• 多轴间距较小的设备

紧凑并不代表什么都不变

体积缩小以后，型材截面、导轨间距和可布置轴承尺寸也可能变化，因此仍然要检查刚性、允许力矩和维护空间。

单滑台同步带模组

最常见的同步带模组使用一个滑台沿轴运动。

这种结构适合一套工具、夹具或负载在一根轴上移动。

主要特点包括：

• 负载计算简单
• 拖链和线缆布置简单
• 滑台接口标准化
• 容易继续搭建 XY 或 XYZ

多滑台同步带模组

部分同步带平台会在同一根梁上配置两个或多个滑台。

不同产品可能采用联动滑台、独立驱动滑台，或者两个滑台共同支撑一块大型安装板。

为什么要使用多个滑台？

• 支撑长尺寸或宽尺寸负载
• 提高抗力矩能力
• 同一根轴带两套治具
• 构建同步搬运机构

具体滑台之间是什么机械关系，需要根据实际皮带绕法和驱动结构确认，不能只凭外观判断。

单轴同步带模组

单轴模组提供一个方向的直线运动，是最基础的配置。

常见用途包括：

• 输送侧移
• 托盘搬运
• 相机移动
• 工具位置调节
• 送料与下料

双轴同步带系统

双轴结构通常使用两根平行同步带模组，共同支撑较宽的横梁或移动结构。

适合：

• 宽幅龙门
• 大型抓取框架
• 托盘搬运
• 长横梁运动

双轴最大的技术点是同步

如果左右两侧都带驱动，两根轴的位置必须保持一致。

同步可以通过机械方式实现，也可以采用双电机电子同步。

双轴结构不是“两根模组拼起来”这么简单。平行度、同步方式和横梁刚性必须一起设计。

XY 同步带平台

XY 系统使用两根互相垂直的直线轴，实现二维定位。

同步带方案特别适合：

• 较长行程
• 较高速度
• 中等负载
• 快速二维抓取和定位

下层轴必须承担上层模组、电机、拖链、工装和产品的全部移动质量。

XYZ 同步带系统

XYZ 系统在 XY 基础上增加第三个方向，实现完整直角坐标运动。

实际设备中并不一定三根轴都使用同步带。

常见做法是 X、Y 长行程使用同步带，而 Z 轴根据垂直保持、推力和精度要求改用滚珠丝杆等结构。

这种“混合传动”往往比强行统一三轴传动更合理。

水平安装

水平安装是同步带模组最常见的姿态。

需要重点检查：

• 负载
• 重心偏移
• 俯仰、偏摆和滚转力矩
• 加速度
• 模组底部支撑间距

垂直同步带模组

同步带模组也可以做垂直轴，但受力逻辑与水平轴不同。

电机需要持续克服重力，而且断电时还要考虑负载是否会下落。

根据应用可能需要：

• 带抱闸电机
• 配重
• 机械保持机构
• 满足整机安全要求的防坠措施

垂直同步带轴必须特别确认皮带长期承载和失电状态。

侧装与倒装

为了节省设备空间，有些同步带模组会侧装或倒装。

安装姿态变化后，可能同时影响：

• 导轨受力分布
• 允许力矩
• 润滑剂分布
• 粉尘进入方向
• 拖链和电缆布置

选型时应按照真实安装方向确认承载和力矩，而不是套用水平安装参数。

电机布置也是同步带模组结构的一部分

电机不一定只能安装在模组末端直连。

常见形式包括：

• 电机直连
• 侧装电机
• 折返电机
• 电机 + 减速机

直连电机

结构简单，但会增加模组总长度。

折返电机

把电机布置在模组侧面，可以缩短整机长度，适合空间紧凑设备。

具体结构可能需要额外带轮、皮带或其他传动件，因此也会增加零部件和维护点。

导向结构也决定同步带平台的性能

同步带负责驱动，真正承受负载和控制轨迹的是导向系统。

不同同步带模组可能采用：

• 滚珠直线导轨
• 集成式轨道
• 滚轮导向
• 其他低摩擦导向结构

导向方式会影响刚性、负载能力、运行阻力、维护和成本。

宽体与高力矩同步带模组

有些模组通过更宽的型材和更大的导轨间距，提高抗俯仰、偏摆和滚转力矩的能力。

适合承载：

• 大尺寸安装板
• 偏心夹具
• 机器人末端机构
• 宽治具
• 上层横向模组

如果真正限制选型的是力矩，而不是电机功率，那么换宽体模组通常比单纯换更大电机更有效。

长行程同步带模组

长行程是同步带驱动最明显的优势之一。

它不需要像滚珠丝杆那样让一根很长的丝杆高速旋转，因此不会受到同样的丝杆临界转速限制。

但长行程仍然要重点考虑：

• 同步带张力
• 皮带伸长
• 型材刚性
• 底部支撑
• 拖链管理
• 温度变化

高速同步带模组

高速设计通常需要较低移动质量、合适带轮直径、正确皮带张力和足够刚性的导向结构。

目录中的最高速度并不能代表真实节拍。

实际设备还要看加速、减速、到位稳定时间和负载。

不同需求应该优先看哪种结构？

常见结构选择错误

只因为“看起来更高级”就选全封闭

封闭结构应该服务于环境和防护需求，而不是单纯追求外观。

大尺寸工装仍然只用一根窄体模组

如果负载很宽、偏心很大，双轴、双滑台或宽体导向往往更合适。

模组能放下，却忘了电机放不下

电机长度和方向可能与护罩、机门或其他轴发生干涉。

把水平模组直接改成垂直用

垂直轴需要重新确认电机扭矩、抱闸、负载保持和失电状态。

认为所有同步带模组精度都一样

导轨结构、同步带刚性、张力、型材刚性和装配质量都会影响实际表现。

联动瑞芯进行同步带模组结构选型时需要哪些信息？

• 有效行程
• 负载和工装总重量
• 重心位置
• 最高速度和加速度
• 水平、垂直、侧装或倒装
• 开放环境还是需要额外防护
• 单轴、XY、XYZ 或龙门结构
• 设备可用安装空间
• 电机方向偏好
• 重复定位要求
• 每天运行循环

同步带模组类型最终由整机布局决定。封闭方式、导轨宽度、滑台配置、电机方向和安装姿态的重要性，并不低于行程和速度。

联动瑞芯在同步带模组选型中，会把负载、行程、动态性能和设备结构一起评估，再决定更适合开放式、封闭式、紧凑型、单轴还是多轴组合方案。
