同步带模组可以垂直安装吗？选型与安全指南

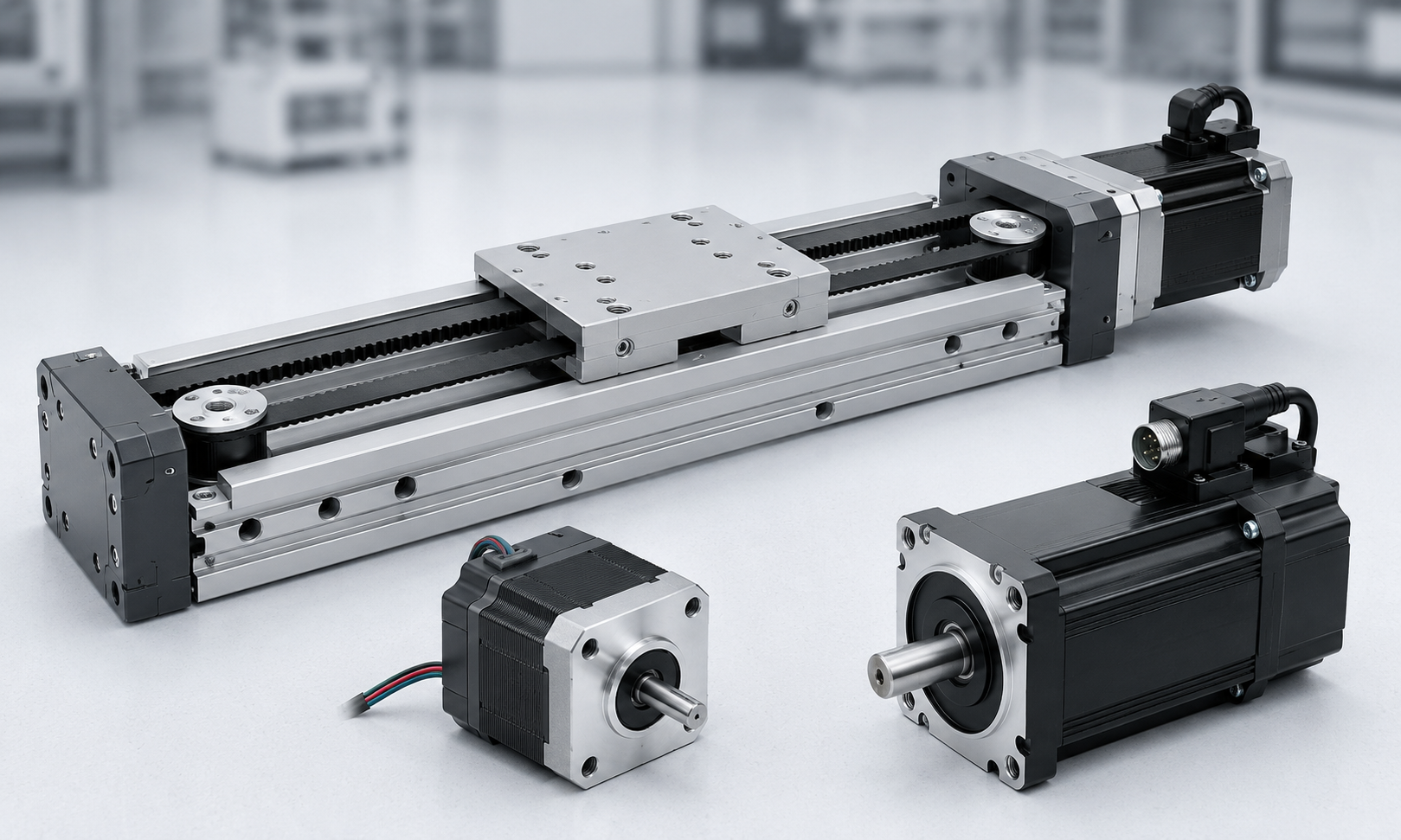

同步带模组可以垂直安装，但垂直运行时的选型要求通常高于水平安装。在垂直轴中，电机向上运动时需要克服重力，向下运动时则需要控制负载下降速度。同时，还必须防止电机停止、伺服断电或同步带发生故障时，滑台和负载突然下坠。

因此，垂直安装的同步带模组通常需要配置带刹车的电机，并预留足够的电机扭矩、安全系数和防坠落措施。当负载较大或设备运行频率较高时，还可以增加配重、气缸或恒力弹簧等平衡机构。

同步带模组可以垂直安装吗？

可以。同步带模组经常作为垂直升降轴，应用于搬运设备、上下料系统、包装机械、龙门机械手、视觉检测设备以及自动化生产线。

但是，并不是所有同步带模组都可以直接用于垂直安装。选型前需要确认以下条件：

• 同步带必须具有足够的抗拉强度。
• 电机需要提供足够的扭矩，以克服负载重力。
• 电机通常需要配置电磁刹车。
• 直线导轨和滑台需要能够承受负载及其产生的力矩。
• 系统需要具备断电保护和防坠落措施。
• 实际负载必须低于模组允许的垂直安装负载。
• 需要综合考虑加速度、速度、行程和运行频率。

部分同步带模组虽然具有较大的水平负载能力，但垂直安装时允许负载会明显降低，因为重力始终作用于同步带、电机和传动机构。

垂直安装与水平安装有什么区别？

同步带模组水平安装时，负载的重力主要由直线导轨承担，电机主要用于克服加速惯性力、摩擦阻力和外部工作阻力。

垂直安装时，电机除了需要克服加速惯性力和摩擦阻力，还必须持续支撑或控制滑台、工装和工件的重量。因此，向上运行时所需驱动力通常明显高于水平运行。

选型项目	水平安装	垂直安装
重力影响	主要由导轨承担	直接作用于传动系统
电机刹车	通常可以选配	通常需要配置
断电风险	滑台一般不会自行移动	滑台和负载可能下坠
电机扭矩	主要考虑加速度和摩擦力	需要同时考虑重力、加速度和摩擦力
安全设计	常规运动保护	需要刹车、机械限位和防坠落保护
平衡机构	一般不需要	重载或高频运行时可以配置

垂直轴负载如何计算？

计算垂直同步带模组负载时，不能只计算工件重量。总运动质量通常包括：

• 工件或产品重量
• 夹具、夹爪或末端工装重量
• 模组滑台的运动部分重量
• 安装在滑台上的传感器、电缆和支架
• 其他随滑台一起运动的机构

基本重力载荷可以按照以下公式计算：

F_g = m × g

其中：

• F_g为重力，单位为牛顿。
• m为总运动质量，单位为千克。
• g为重力加速度，通常取9.81 m/s²。

例如，垂直轴总运动质量为20 kg：

F_g = 20 × 9.81 = 196.2 N

电机实际需要提供的驱动力必须大于196.2 N，因为系统还需要克服加速惯性力、摩擦阻力和传动损失。

向上加速时的驱动力

同步带模组向上加速时，所需驱动力可以近似计算为：

F_up = m × (g + a) + F_f + F_e

其中：

• a为向上运行时的加速度。
• F_f为系统摩擦阻力。
• F_e为额外的外部工作阻力。

计算出理论驱动力后，还需要加入安全系数：

F_design = F_up × S

垂直轴初步选型时，通常可以考虑1.5至2.0的安全系数。当设备存在冲击载荷、频繁启停、负载变化或较高安全要求时，应适当提高安全系数。

向下运动时的驱动力

同步带模组向下运行时，重力会推动负载下降，但这并不表示电机不需要输出扭矩。电机必须控制下降速度，并防止滑台出现失速或超速。

垂直轴快速减速时，负载可能带动电机发电，使伺服系统进入再生状态。当负载、运行速度或行程较大时，伺服驱动器可能需要配置制动电阻或能量回馈单元。

垂直同步带模组电机扭矩计算

确定直线驱动力后，可以按照以下公式估算同步轮端所需扭矩：

T_pulley = F_design × r ÷ η

其中：

• T_pulley为同步轮端所需扭矩。
• r为同步轮节圆半径。
• η为同步带传动效率。

如果电机与同步轮之间安装了减速机，电机端所需扭矩可以估算为：

T_motor = T_pulley ÷ (i × η_g)

其中：

• i为减速机减速比。
• η_g为减速机传动效率。

垂直轴电机选型不能只比较额定扭矩，还需要同时检查：

• 电机额定扭矩
• 电机峰值扭矩
• 加速阶段所需扭矩
• 最高运行转速
• 电机惯量与负载惯量比
• 完整运行周期内的均方根扭矩
• 下降减速时产生的再生能量
• 电机刹车的静态保持扭矩

对于速度较高、负载较大或定位要求较高的垂直同步带模组，通常优先选择伺服电机。伺服系统可以实现可控加减速、位置反馈、速度监控和过载报警。

垂直模组为什么需要带刹车电机？

电磁刹车是垂直运动系统中的重要安全部件。当伺服使能关闭或设备突然断电时，重力可能使滑台向下移动。刹车可以锁住电机轴，帮助垂直轴保持当前位置。

垂直轴通常应选择常闭式、弹簧制动、电磁释放的刹车结构。也就是说，当刹车线圈失电时，刹车会自动抱紧。

同步轮端的静态保持扭矩可以估算为：

T_hold = m × g × r ÷ η

加入刹车安全系数后：

T_brake ≥ T_hold × S_b

所选刹车的保持扭矩必须高于计算出的重力保持扭矩。计算总运动质量时，同样需要包括滑台、工装、工件和所有随动部件。

推荐的刹车控制顺序

1. 伺服使能，使电机先建立保持扭矩。
2. 向电磁刹车发送释放信号。
3. 确认刹车已经释放后再开始运动。
4. 运行结束后，由伺服电机完成减速并停止。
5. 向刹车发送抱紧信号。
6. 确认刹车已经抱紧。
7. 刹车锁定负载后，再关闭伺服使能。

控制程序中需要设置合理的延时时间，以补偿刹车实际打开和关闭所需的机械响应时间。

垂直同步带模组的配重方式

配重机构可以减小电机实际承担的重力载荷，从而降低电机扭矩、减少能耗、降低刹车磨损并提高垂直轴运行稳定性。

常见的平衡方式包括以下几种。

机械配重块

通过同步带、钢丝绳或滑轮，将配重块与模组滑台连接，使配重抵消一部分运动部件重量。

机械配重适合长行程和较大负载，但需要额外的安装空间，同时也会增加整个机构的运动惯量。

气弹簧

气弹簧可以在紧凑空间内提供向上的支撑力，结构相对简单。但是，气弹簧的输出力会随着行程发生变化，通常无法在整个行程内保持完全恒定。

平衡气缸

可以使用气缸作为垂直轴平衡机构，并通过调节气压改变支撑力。

这种方式适合已经具备稳定压缩空气供应的自动化设备，但安全设计中必须考虑气压降低、气管破裂和气缸泄漏等问题。

恒力弹簧

恒力弹簧可以在一定行程范围内提供接近恒定的支撑力，通常适合负载较轻、安装空间有限的垂直轴。

平衡力一般不应超过运动部件的总重力，否则在电机失能或刹车释放时，滑台可能自动向上运动。

垂直安装时的同步带张力

正确的同步带张力是垂直运行的重要条件。如果同步带张力过小，可能出现：

• 加速或急停时同步带跳齿
• 定位误差增大
• 振动和异常噪声
• 下降运行不稳定
• 传动刚性不足

如果同步带张力过大，可能造成：

• 电机负载增加
• 同步轮轴承负载增大
• 摩擦和温升增加
• 同步带及轴承加速磨损
• 模组使用寿命缩短

同步带预紧力应按照模组制造商提供的标准进行调整，不能为了弥补电机扭矩不足或同步带规格过小而随意增加张力。

同步带宽度、齿形、内部加强层和允许拉力均需要满足垂直轴设计驱动力要求。

断电保护与防坠落措施

对于部分垂直轴，仅依靠电机刹车可能无法达到所需的安全等级。具体保护措施需要根据运动质量、安装高度、工作环境以及负载失控后的风险进行选择。

常见的防坠落措施包括：

• 常闭式电机刹车
• 机械防坠器
• 安装在导轨上的安全制动器
• 棘轮或机械锁紧机构
• 配重或平衡机构
• 机械限位块
• 吸能缓冲器
• 安全挂钩或二次支撑结构
• 双同步带或冗余升降机构
• 伺服报警和刹车状态监控

如果人员可能进入垂直轴下方区域，系统不应只依靠电机刹车进行保护。设备通常需要进行风险评估，并根据风险增加独立的机械保持装置。

同步带断裂时如何防止负载下坠？

正确选型和维护的同步带具有较长的使用寿命，但长期磨损、张力不正确、油污污染、同步轮不对中或超载都可能导致同步带失效。

如果同步带失效可能造成严重风险，可以考虑以下设计：

• 采用双同步带结构
• 增加二次安全钢丝绳
• 安装导轨安全制动器
• 设置机械锁销
• 制定同步带定期检查和更换计划
• 增加防护罩，避免人员进入垂直轴下方

导轨负载和力矩载荷

垂直轴上的负载应尽量靠近滑台中心安装。负载重心距离滑台越远，对直线导轨产生的力矩就越大。

通常需要检查以下三类力矩：

• 俯仰力矩
• 偏摆力矩
• 滚转力矩

即使工件重量较轻，如果工装悬臂较长，也可能产生比重载短悬臂更大的导轨负载。

当工装存在较大悬伸距离时，可以考虑：

• 增加滑台长度
• 采用双滑块结构
• 选择更宽规格的同步带模组
• 使用两台平行垂直模组
• 增加外部辅助导向机构

垂直安装的结构要求

同步带模组应安装在刚性充足、平面度良好的设备机架上。机架刚性不足可能造成振动、导轨变形和定位精度下降。

安装过程中应注意：

• 保证模组垂直度。
• 按照规定的安装基准面固定模组。
• 按照规定顺序和扭矩锁紧安装螺栓。
• 避免铝合金型材受到扭曲。
• 为运动电缆设置合适的拖链或柔性导向。
• 避免电缆对滑台产生向下或侧向拉力。
• 安装上限位和下限位传感器。
• 将软件行程限制设置在机械极限以内。
• 在机械端部之前预留足够的减速距离。
• 设置机械挡块或缓冲器，以应对异常超程。

垂直同步带模组选型步骤

1. 计算总运动质量。包括工件、夹具、滑台及所有运动附件。
2. 确定有效行程。在实际移动距离基础上增加安全余量和减速距离。
3. 确定速度和加速度。按照实际运动曲线计算，而不是只参考设备最高速度。
4. 计算向上驱动力。同时考虑重力、加速惯性力、摩擦力和外部阻力。
5. 加入安全系数。存在冲击或负载不确定时，应提高安全系数。
6. 检查同步带能力。确认允许拉力、齿面强度和同步带宽度。
7. 计算同步轮扭矩。综合同步轮节圆半径和传动效率进行计算。
8. 选择电机和减速机。检查额定扭矩、峰值扭矩、转速、惯量和均方根扭矩。
9. 选择电机刹车。确认刹车保持扭矩高于重力保持扭矩。
10. 检查导轨负载和力矩。考虑工装尺寸、悬伸距离和负载重心。
11. 检查再生能量。必要时配置制动电阻或能量回馈装置。
12. 设计防坠落保护。根据设备风险等级选择相应保护措施。
13. 评估使用寿命。考虑工作频率、每天运行时间和维护周期。

垂直轴负载计算案例

假设一台垂直同步带模组的工作条件如下：

• 总运动质量：20 kg
• 向上加速度：1.5 m/s²
• 估算摩擦阻力：50 N
• 额外工作阻力：0 N
• 安全系数：1.5
• 同步轮节圆半径：25 mm，即0.025 m
• 同步带传动效率：90%

向上运行所需驱动力为：

F_up = 20 × (9.81 + 1.5) + 50

F_up = 276.2 N

加入安全系数后：

F_design = 276.2 × 1.5 = 414.3 N

同步轮端所需扭矩为：

T_pulley = 414.3 × 0.025 ÷ 0.90

T_pulley ≈ 11.5 N·m

静态重力保持扭矩为：

T_hold = 20 × 9.81 × 0.025 ÷ 0.90

T_hold ≈ 5.45 N·m

最终选择电机、减速机和刹车时，需要与上述计算结果进行比较，同时还应继续检查运行速度、峰值扭矩、电机惯量、运行节拍和下降过程中的再生能量。

垂直安装常见错误

只按照工件重量选择电机

工件重量并不等于总运动质量。如果忽略滑台、夹具和其他附件重量，可能导致电机扭矩不足。

垂直轴不使用刹车电机

伺服电机在通电状态下可以保持位置，但断电后无法可靠锁定负载。垂直轴通常需要配置带刹车电机。

使用电机刹车进行正常急停

频繁使用静态保持刹车制动运动中的负载，会造成刹车快速磨损甚至失效。正常停止应由伺服电机完成。

忽略下降时的再生能量

重载垂直轴下降时可能向伺服驱动器回馈能量。如果驱动器的再生能力不足，可能产生母线过压报警。

同步带预紧力设置过大

过度增加同步带张力不能解决同步带规格过小或电机扭矩不足的问题，反而会增加轴承负载并缩短使用寿命。

只依靠软件限位

控制器故障、传感器故障或断电时，软件限位可能无法发挥作用，因此还需要机械限位和缓冲装置。

忽略负载重心和悬臂长度

即使工件重量没有超过额定负载，过长的工装悬臂也可能产生超过允许范围的力矩载荷。

常见问题

同步带模组断电后可以保持垂直负载吗？

只有在配置合适的电机刹车或机械锁紧装置后，才能在断电时保持负载。伺服电机本身无法在断电后可靠锁定垂直轴。

步进电机可以用于垂直同步带模组吗？

步进电机可以用于轻载、低速的垂直轴，但需要配置刹车并预留足够的扭矩余量。对于高速、重载或需要位置反馈的设备，通常更适合使用伺服电机。

所有垂直轴都需要配重吗？

不需要。如果电机和刹车能够安全承担负载，可以不配置配重。对于重载、长行程、高频运行或节能要求较高的设备，配重机构更有价值。

垂直轴应该使用多大的安全系数？

初步选型时通常可以考虑1.5至2.0的安全系数。实际数值应根据负载变化、冲击、运行频率和设备安全要求确定。

电机刹车可以用于紧急停止吗？

普通电机刹车主要用于保持已经停止的负载。紧急停止通常应由伺服驱动器、专用安全制动器或其他经过相应额定设计的制动装置完成。

同步带断裂后如何防止垂直轴下坠？

安全要求较高的设备可以使用导轨安全制动器、二次安全钢丝绳、双同步带、机械锁紧机构或封闭式防护结构。具体方式应根据设备风险评估结果确定。

结论

同步带模组经过正确选型后，可以实现高速、长行程和高精度的垂直运动。设计时需要综合计算总运动质量、重力载荷、加速度、同步轮扭矩、同步带承载能力、导轨力矩和下降再生能量。

垂直轴通常需要配置带刹车电机，但电机刹车不应被视为唯一的安全保护装置。对于重载设备，或者负载下坠可能造成人员伤害和设备损坏的应用，还应考虑配重机构和独立的机械防坠落装置。

通过准确的负载计算、合理的安全余量、正确的同步带张力以及可靠的断电保护设计，可以使垂直同步带模组在预期使用寿命内保持安全、稳定和连续运行。
