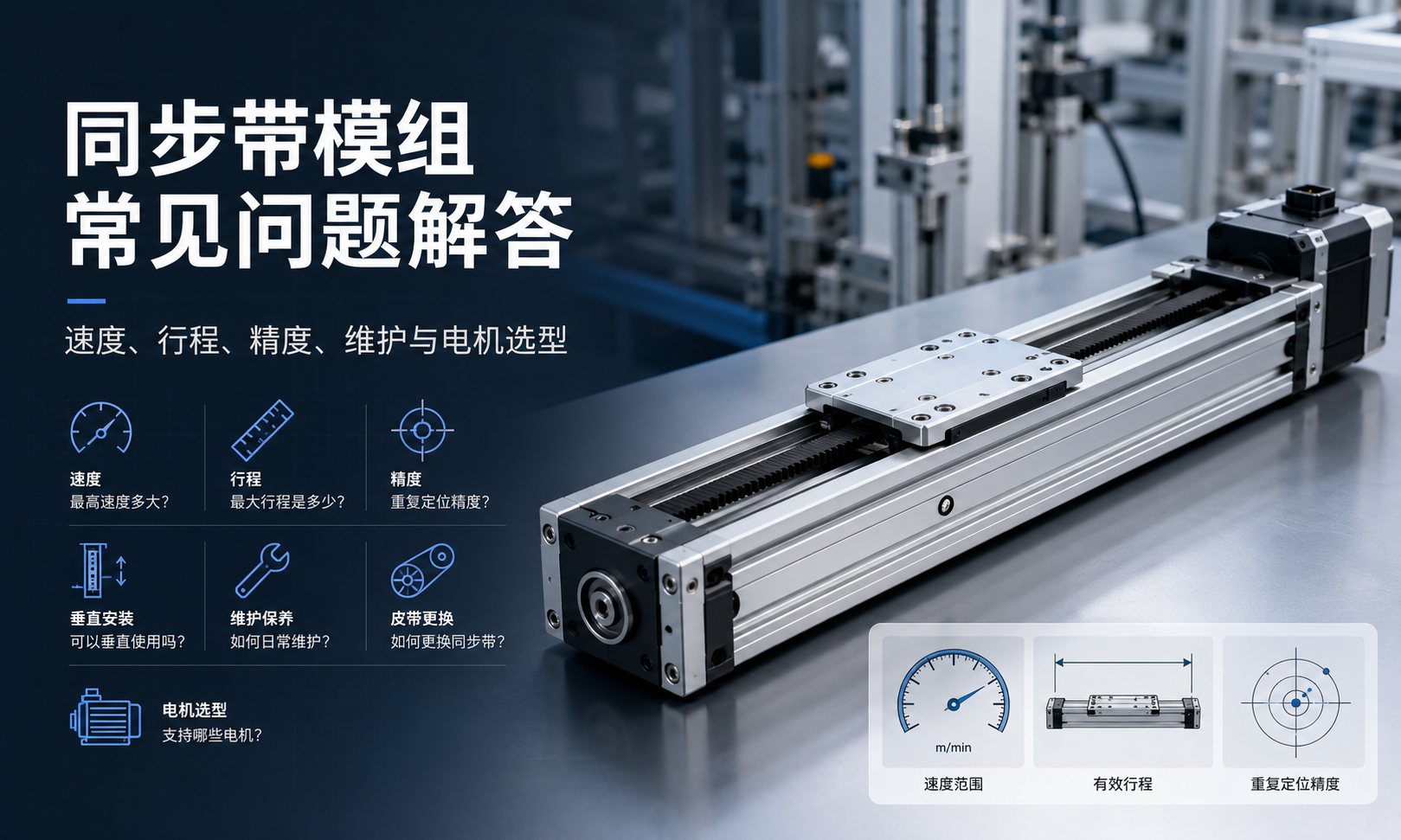

同步带模组常见问题解答

1. 同步带模组的最大行程是多少？

同步带模组没有适用于所有型号的统一最大行程。实际可实现的有效行程取决于模组型材、导轨结构、同步带长度、整体刚性以及安装支撑条件。

同步带传动不受长丝杆临界转速的直接限制，因此特别适合长行程直线运动。在保持较高运行速度的同时，同步带模组通常能够实现比普通滚珠丝杆模组更长的运动距离。

同步带模组的实际行程主要受以下因素影响：

• 铝型材底座的长度与结构刚性
• 同步带的宽度、节距和允许张力
• 直线导轨与滑座的承载能力
• 模组的安装方向与支撑间距
• 工件负载及外部力矩载荷
• 运行速度、加速度和定位稳定性要求

对于超长行程应用，模组底座通常需要增加中间支撑点，以减少型材弯曲、运行振动和导轨偏移。同时还需要根据完整行程设计拖链、传感器线缆和防护结构。

选择行程时还应注意，模组总长度通常大于有效行程。设备布局需要为滑座长度、两端端座、电机安装结构及机械安全余量预留空间。

2. 同步带模组的最高速度是多少？

同步带模组经常用于需要高速往复运动的自动化设备。其传动结构质量较轻、转动惯量较低，因此通常能够获得较快的加速和减速响应。

同步带模组的实际最高运行速度主要由以下因素决定：

• 电机额定转速
• 主动同步轮直径
• 同步带节距与齿形
• 传动比
• 滑座负载
• 直线导轨承载能力
• 同步带张力
• 加速度与减速度要求
• 有效行程与允许运行时间

同步带模组不能只按照样本中的最高速度进行选型。实际生产节拍还包括加速、匀速、减速、定位稳定以及返回运动等阶段。

在短行程应用中，滑座可能没有足够距离达到理论最高速度。此时，加速度对运行节拍的影响往往比最高速度更明显。

运行速度过高还可能增加振动、噪声、同步带磨损及定位波动。因此，速度设置应在生产效率、运行稳定性和使用寿命之间取得平衡。

3. 同步带模组的定位精度怎么样？

评价同步带模组的定位性能时，应分别考虑定位精度和重复定位精度。

定位精度是指滑座在完整行程范围内到达指令坐标的准确程度。同步带弹性、带齿节距误差、同步轮加工精度、导轨直线度、结构变形及控制补偿都会影响定位精度。

重复定位精度是指模组在相同运行条件下，多次返回同一目标位置时的位置一致性。对于搬运、分拣和上下料等自动化应用，重复定位精度通常比绝对定位精度更加重要。

影响同步带模组定位性能的主要因素包括：

• 同步带材质与张紧状态
• 同步轮加工质量
• 同步带与同步轮的啮合状态
• 直线导轨精度
• 滑座和安装结构刚性
• 负载位置与力矩载荷
• 伺服编码器分辨率
• 控制器参数调整
• 工作环境温度
• 加减速度设置

同步带模组适合包装、物料搬运、自动分拣、机床上下料、点胶及其他要求高速运动和稳定重复定位的应用。

如果设备需要极高的绝对定位精度、非常低的传动弹性或精密加工能力，则可能更适合选择滚珠丝杆模组或直线电机模组。

4. 同步带模组可以垂直使用吗？

同步带模组可以垂直安装，但必须根据垂直运动工况重新计算负载、驱动力和安全保护配置。

在垂直安装状态下，电机不仅需要驱动工件和滑座运动，还需要持续克服重力。垂直轴向上加速时所需的驱动力通常高于相同负载的水平应用。

垂直使用时需要重点考虑：

• 全部运动部件的总质量
• 向上运行时所需的加速度
• 电机扭矩与传动比
• 同步带允许拉力
• 电磁抱闸配置
• 配重或平衡机构
• 紧急停止时的运行状态
• 断电后滑座下坠的风险

垂直轴通常会配置带电磁抱闸的伺服电机，用于在断电时保持轴的位置。但是，当滑座意外下落可能造成人员受伤或设备损坏时，不能将电机抱闸作为唯一的安全保护措施。

根据负载和行程情况，系统还可以配置配重块、气动平衡缸、机械锁止装置或独立安全制动器。

垂直应用应为同步带、电机、抱闸、导轨及连接部件设置足够的安全系数，并在正式生产前进行最大负载和紧急停止测试。

5. 同步带多久需要更换？

同步带不一定需要按照固定运行时间进行更换。其使用寿命与负载、速度、加速度、运行频率、张紧状态、同步轮对中精度、工作环境及维护质量有关。

在日常检查中，如果出现以下情况，应考虑更换同步带：

• 同步带表面出现明显裂纹
• 带齿缺失、损坏或变形
• 同步带边缘起毛或磨损
• 同步带出现明显伸长
• 重复定位精度持续下降
• 频繁出现跳齿或打滑
• 运行时产生异常振动或冲击声
• 受到油污、化学物质或大量粉尘污染
• 同步带张力无法保持稳定

同步带过早磨损通常与张力不正确、同步轮偏斜、加速度过大、负载超标或环境污染有关。如果只更换同步带而没有解决原始原因，故障可能会再次发生。

安装新同步带时，应确认其齿形、节距、宽度、材质和长度符合原有模组的设计要求。同步带张力应按照模组技术要求进行调整，不能只凭手感判断。

更换完成后，应先低速运行完整行程，检查同步带啮合、跑偏情况、传感器位置及重复定位性能，确认正常后再恢复标准运行速度。

6. 同步带模组多久维护一次？

同步带模组的维护周期应根据实际运行条件确定，而不能采用完全统一的时间标准。连续高速运行并处于粉尘环境中的模组，需要比洁净环境下低负载运行的模组更频繁地检查。

制定维护周期时应考虑：

• 每天运行时间
• 累计往复次数
• 负载和力矩载荷
• 运行速度与加速度
• 环境粉尘与湿度
• 工作温度
• 油液、冷却液或化学物质污染
• 水平、垂直或侧向安装方式

常规维护项目通常包括：

• 检查同步带张力与外观状态
• 检查同步轮磨损与对中情况
• 检查直线导轨润滑状态
• 检查安装螺栓和紧固件
• 检查电机、联轴器或减速机连接
• 检查滑座运行状态与异常间隙
• 检查限位传感器和原点传感器
• 检查拖链与电气线缆
• 观察运行噪声、振动和温度变化

同步带本身通常不需要涂油，但直线导轨仍然需要使用合适的润滑脂。使用错误润滑剂、混合不同类型的润滑脂或添加过量润滑脂，可能增加运行阻力并污染其他零部件。

建议建立维护记录，记录检查日期、润滑情况、同步带调整、零件更换及噪声或定位性能变化。通过长期记录，可以在故障停机前识别逐渐发展的磨损问题。

7. 同步带模组可以配什么电机？

同步带模组可以配套伺服电机、步进电机及其他旋转驱动装置，前提是电机输出性能能够满足模组的机械负载和运动要求。

伺服电机

当应用需要高速运动、快速加减速、闭环控制、较高定位性能及频繁往复运行时，通常选择伺服电机。编码器反馈还可以帮助控制系统检测跟随误差，提高运动稳定性。

步进电机

步进电机适合速度较低、负载适中、定位要求相对简单的应用，能够提供成本较低的驱动方案。但是，步进电机的输出扭矩会随着转速升高而下降。如果电机选型不足，在快速加速或负载过大时可能出现失步。

电机选型需要考虑的因素

• 最大负载
• 目标运行速度
• 加速度与减速度
• 同步轮直径
• 传动比
• 机械传动效率
• 外部阻力
• 水平或垂直安装方式
• 定位性能要求
• 工作制与运行频率
• 控制器和电源条件

电机法兰尺寸、输出轴直径、轴伸长度、键槽、安装孔位及联轴器形式也必须与模组接口匹配。如果所选电机机座与标准电机座不同，可能需要增加转接板。

电机选型应依据完整运动曲线进行计算，而不能只根据静态负载判断。峰值扭矩、连续扭矩、电机惯量、负载惯量及热容量都需要保持在允许范围内。

8. 同步带模组适合哪些应用场景？

同步带模组特别适合长行程、高速度、频繁往复以及需要灵活搭建多轴系统的自动化应用。

常见应用包括：

• 自动搬运与上下料设备
• 包装机械
• 产品送料与自动分拣系统
• 贴标与封装设备
• 机床上下料系统
• 物料输送设备
• 视觉检测平台
• 点胶与涂胶设备
• 轻载龙门机器人
• 仓储转运设备
• 自动化装配设备
• 测试与测量设备

如果应用需要极大的轴向推力、很高的结构刚性、承受重切削力或获得极高的绝对定位精度，同步带模组可能不是最合适的方案。

最终选型应综合评估行程、负载、速度、加速度、重复定位精度、安装方向、环境条件及预期使用寿命。

同步带模组选型问题汇总

结论

同步带模组适合长行程、高速度和频繁重复定位的自动化应用。其实际运行性能取决于合理选型、正确的同步带张力、匹配的电机配置、稳定的安装结构以及定期维护。

选型前应明确有效行程、负载、速度、加速度、定位性能、安装方向、工作制及使用环境。对这些条件进行综合评估，可以减少同步带过早磨损、电机过载、定位波动及意外停机等问题。
