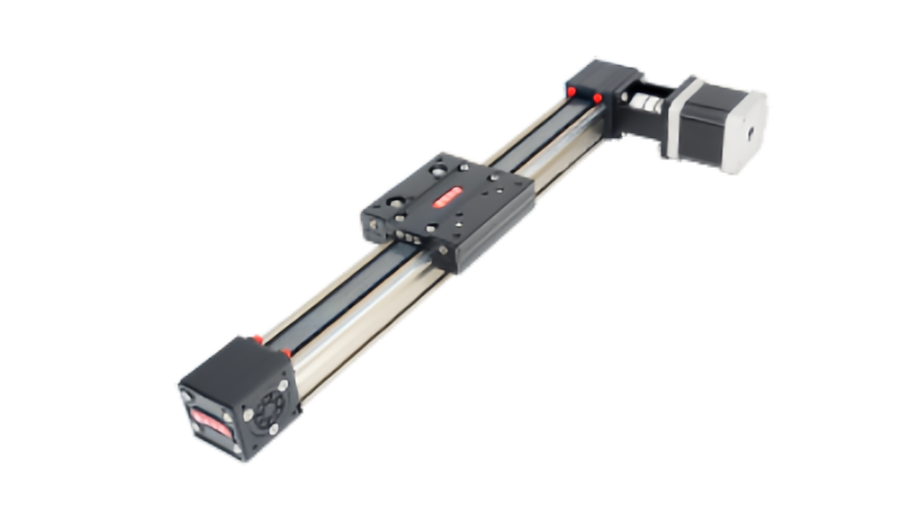

同步带模组润滑与维护指南

同步带模组维护最容易出现的一个误区，是把“润滑”理解成给所有运动部件加油。

实际上，同步带模组里通常需要定期润滑的是直线导轨，而同步带本体一般采用干式运行，不应把润滑脂或润滑油直接涂在带齿和带轮表面，除非具体皮带厂家明确要求。

因此，同步带模组润滑应该分成两套逻辑：导轨负责润滑，皮带负责张力、对中、磨损和清洁检查。下面按照这两条维护线展开。

同步带模组里，到底哪些部件需要润滑？

最基本的原则：给导轨润滑，不要把润滑脂直接涂到同步带上。

为什么同步带本体通常不加油？

同步带通过带齿和带轮齿槽啮合传递动力，多数工业同步带线性模组本身就是按照干式运行设计的。

给同步带表面加油或涂润滑脂可能造成：

• 粉尘和颗粒更容易粘在带面上
• 杂质堆积在带轮齿槽中
• 部分润滑剂可能与皮带材料不兼容
• 皮带磨损状态更难观察
• 润滑剂迁移到传感器、盖板或产品区域

同步带表面看起来“干”，并不代表缺少润滑。皮带状态应该通过张力、裂纹、带齿、跑偏和边缘磨损来判断。

真正需要定期润滑的是导轨

同步带负责驱动，而滑台真正承受负载和保持运动轨迹的通常是直线导轨、滚轮导向或其他导向结构。

如果采用滚珠直线导轨，正确润滑可以帮助：

• 降低滚动摩擦
• 减少滚道磨损
• 控制运行温升
• 保持滚珠循环顺畅
• 降低精密表面腐蚀风险

润滑脂从哪里加？

不同同步带模组的油嘴位置不同，可能位于滑块侧面、滑台内部、集中油路接口，或者需要把滑台移动到维护位置才能接触。

全封闭模组还可能需要先拆开局部盖板，因此设备设计阶段最好预留维护空间。

同步带模组应该用什么润滑脂？

严格来说，并不存在一种所有产品通用的“皮带模组润滑脂”。

润滑脂是根据导轨和工作环境选择，而不是根据“同步带”三个字选择。

需要确认：

• 导轨或模组厂家指定的润滑脂
• 基础油和稠化剂兼容性
• 工作温度
• 速度和工作循环
• 负载水平
• 如有需要，洁净或低颗粒要求
• 是否接触水、冷却液或化学介质

不要随意混脂。不同稠化剂和添加剂体系混合后，可能出现稠度变化、析油或润滑性能下降。

导轨润滑脂是不是越多越好？

不是。

加得过多可能出现

• 滑台运行阻力增加
• 电机电流短期上升
• 密封位置大量漏脂
• 滑台周围更容易吸附粉尘
• 油脂迁移到同步带区域

润滑不足可能出现

• 干涩或异常摩擦声
• 阻力增加
• 温升
• 导轨加速磨损

有明确加注量时，应按照实际型号规定执行，而不是一直打到油脂从密封两边大量挤出。

导轨润滑可以按照这个顺序操作

1. 确认油嘴位置。先确认这个接口供应的是导轨，而不是其他部件。
2. 确保设备进入安全维护状态。避免滑台意外运动。
3. 清洁油嘴周围。不要把灰尘和旧油污压入内部。
4. 核对润滑脂型号。确认与原润滑脂兼容。
5. 缓慢加入规定量。避免高压力过量注脂。
6. 按照维护要求移动滑台。帮助新油脂分布到导轨滚道。
7. 擦除外部多余油脂。尤其避免油脂沾到同步带和带轮。
8. 低速试运行。观察阻力、噪声和漏脂。
9. 做好维护记录。记录日期、油脂型号和设备状态。

同步带张力是另一项核心维护内容

同步带张力维护和导轨润滑同样重要。

张力太低，带齿啮合和定位稳定性可能变差；张力太高，又会增加皮带、带轮轴承和电机负担。

张力过松可能出现

• 重复定位变差
• 皮带振动
• 高加速时跳齿
• 换向时出现异常声音
• 出现类似背隙增大的现象

张力过紧可能造成

• 带轮轴承负载增加
• 电机扭矩需求升高
• 同步带疲劳加快
• 运行阻力增大
• 模组结构承受额外拉力

同步带不是越紧越好。应该按照厂家给定张力或规定测量方法调整。

同步带张力怎么检查？

不同同步带和模组可能采用不同方法，例如规定挠度、力—位移测量、频率测量或厂家专用调整基准。

维护时最重要的是保持测量方式一致。

哪些时候应该重新检查张力？

• 厂家要求的初期磨合后
• 更换同步带后
• 调整电机或带轮后
• 重复定位出现变化时
• 出现异常皮带振动时
• 发现皮带跑偏或边缘磨损时

同步带跑偏说明什么？

同步带在正常状态下应该保持稳定运行轨迹。

如果皮带持续向带轮一侧移动，常见原因包括：

• 带轮不对中
• 两侧张力不均
• 带轮挡边损坏
• 齿槽中存在杂质
• 皮带边缘已经损坏
• 更换皮带后安装不正确

如果边缘磨损持续加重，不应该把它当成“正常磨合”。

检查同步带时，不要只看背面

真正传递动力的是带齿，因此维护时应该重点检查齿面。

可以观察：

• 带齿磨损
• 缺齿或损齿
• 齿根裂纹
• 异常抛光或磨痕
• 皮带内部嵌入颗粒
• 边缘起毛
• 可见的芯线损伤

如果同步带接触过机油、冷却液或化学品，应确认皮带材料是否与介质兼容。

换新同步带之前，也要检查带轮

如果主动轮、从动轮已经磨损或对中不良，新同步带也可能很快出现同样问题。

建议同时检查：

• 带轮齿面磨损
• 齿槽污染
• 挡边损伤
• 带轮径向跳动
• 轴承异响
• 轴端松动
• 固定螺丝状态

如果真正问题来自带轮和轴承，只更换同步带通常只能短期改善。

开放式与全封闭模组，检查习惯也不同

开放式同步带模组

内部容易观察，但皮带和导轨也更容易接触粉尘和颗粒，因此清洁频率通常更值得关注。

全封闭同步带模组

防护更好，但内部异常可能不容易第一时间看到。

维护时需要按照实际结构检查盖板、防尘条、密封和内部皮带状态。

同步带模组多久检查一次？

没有一个适用于所有设备的固定周期。

检查周期应该结合：

• 每小时循环次数
• 每天运行时间
• 单次行程
• 加速度和减速度
• 负载与偏心力矩
• 环境温度
• 粉尘和污染程度
• 水平、垂直或其他安装姿态

一根每分钟动作一次的轻载轴，和一根每两秒高速换向一次的抓取轴，不能采用完全相同的维护间隔。

不同维护项目应该使用不同周期

没有必要所有维护项目都固定“三个月一次”。不同部件应该按照各自磨损机理建立维护节奏。

高循环设备更应该看趋势变化

包装、抓取和 3C 自动化中的同步带模组，可能长期经历非常高的换向次数。

可以观察：

• 电机电流或伺服扭矩变化
• 循环时间变化
• 重复定位变化
• 运行噪声
• 皮带振动
• 滑台温度

如果扭矩和噪声逐渐升高，可能与导轨缺少润滑、同步带张力变化、带轮轴承磨损或污染有关。

垂直同步带模组需要额外检查

垂直运行时，同步带长期承受悬挂负载。

维护时应额外关注：

• 同步带本体状态
• 张力稳定性
• 电机抱闸状态
• 停止后的负载保持
• 带轮和轴端状态
• 停电或急停后的机械行为

如果意外下落会造成安全风险，还需要由整机系统设计对应的安全保持措施，不能只依靠日常皮带维护。

污染控制同时影响皮带和导轨寿命

粉尘对两类部件的影响不同。

进入导轨的硬颗粒会加速滚道磨损；进入同步带和带轮之间的颗粒则可能影响齿面啮合。

日常维护可以包括：

• 清理模组周围松散颗粒
• 保持带轮齿槽清洁
• 检查防尘条和密封
• 检查风琴罩和盖板
• 避免机油、冷却液喷到同步带
• 减少拖链产生的碎屑进入模组

高压气枪要谨慎使用

强气流可能把颗粒吹进滑块、带轮内部或全封闭模组深处。

对于精密运动机构，受控吸尘和擦拭通常更安全。

出现哪些现象应该马上检查？

• 出现新的咔哒声、摩擦声或尖叫声
• 皮带振动明显
• 重复定位开始变差
• 电机电流或伺服扭矩升高
• 同步带边缘起毛
• 出现裂纹或损齿
• 皮带明显跑偏
• 导轨油脂进入皮带区域
• 滑台运行变得粗糙
• 带轮、电机座或滑台紧固件松动

出现这些现象后应该先找原因，而不是直接继续打油或者把皮带调得更紧。

什么时候应该更换同步带？

同步带是否更换，应根据状态和厂家规定判断，而不是单纯看用了几年。

以下情况通常值得考虑更换：

• 出现裂纹
• 缺齿或严重损齿
• 边缘严重磨损
• 芯线明显损伤
• 出现永久变形
• 受到无法安全清除的污染
• 张力反复失效
• 定位性能已经无法满足工艺

如果同步带异常早期损坏，更换前应同时检查带轮对中、原始张力、加速度、负载和环境污染。

更换同步带以后，还要重新检查整套传动

1. 检查主动轮和从动轮。
2. 确认带轮对中。
3. 检查带轮轴承。
4. 清洁带轮齿槽。
5. 安装正确规格的同步带。
6. 按照规定方法设置张力。
7. 低速观察皮带跑偏。
8. 测试全行程运动。
9. 重新确认定位表现。
10. 记录更换日期和更换原因。

同步带模组维护检查清单

• 同步带表面干净，没有沾到油脂或机油
• 带齿没有裂纹、撕裂和异常磨痕
• 皮带边缘没有持续起毛
• 运行轨迹居中且稳定
• 张力处于规定范围
• 带轮对中且齿槽干净
• 带轮轴承没有异响和松动
• 导轨润滑在维护周期内
• 多余导轨润滑脂没有进入皮带区域
• 紧固件没有松动
• 原点和限位传感器动作稳定
• 电机电流、噪声和定位表现没有异常变化

联动瑞芯进行同步带模组维护判断时需要哪些信息？

• 模组型号
• 有效行程
• 实际负载
• 最高速度和加速度
• 水平或垂直安装
• 每天循环次数或运行时间
• 工作环境
• 当前润滑脂型号
• 当前同步带状态
• 是否出现异响、振动或定位变化

同步带模组维护最关键的区别：导轨靠正确润滑维持滚动性能，同步带则主要靠正确张力、对中、清洁和状态检查维持传动性能。

联动瑞芯建议根据真实工作循环和模组结构制定同步带模组维护计划，而不是所有皮带平台统一套用一个固定时间周期。
