滚珠丝杆模组维护保养指南

滚珠丝杆模组具有定位精度高、结构刚性强、运行平稳和推力稳定等特点，被广泛应用于精密装配、自动上下料、视觉检测、点胶设备、激光加工及多轴自动化系统中。但在长期运行过程中，灰尘、金属碎屑、润滑不足、紧固件松动以及机械磨损，都可能逐渐降低模组的定位精度和使用寿命。

规范的滚珠丝杆模组维护工作应包括日常检查、丝杆与导轨清洁、定期润滑、联轴器检查、轴承检查、紧固件检查以及传感器和线缆检查。通过建立预防性维护计划，可以在小问题发展为异响、间隙增大、电机报警或设备停机之前及时发现并处理。

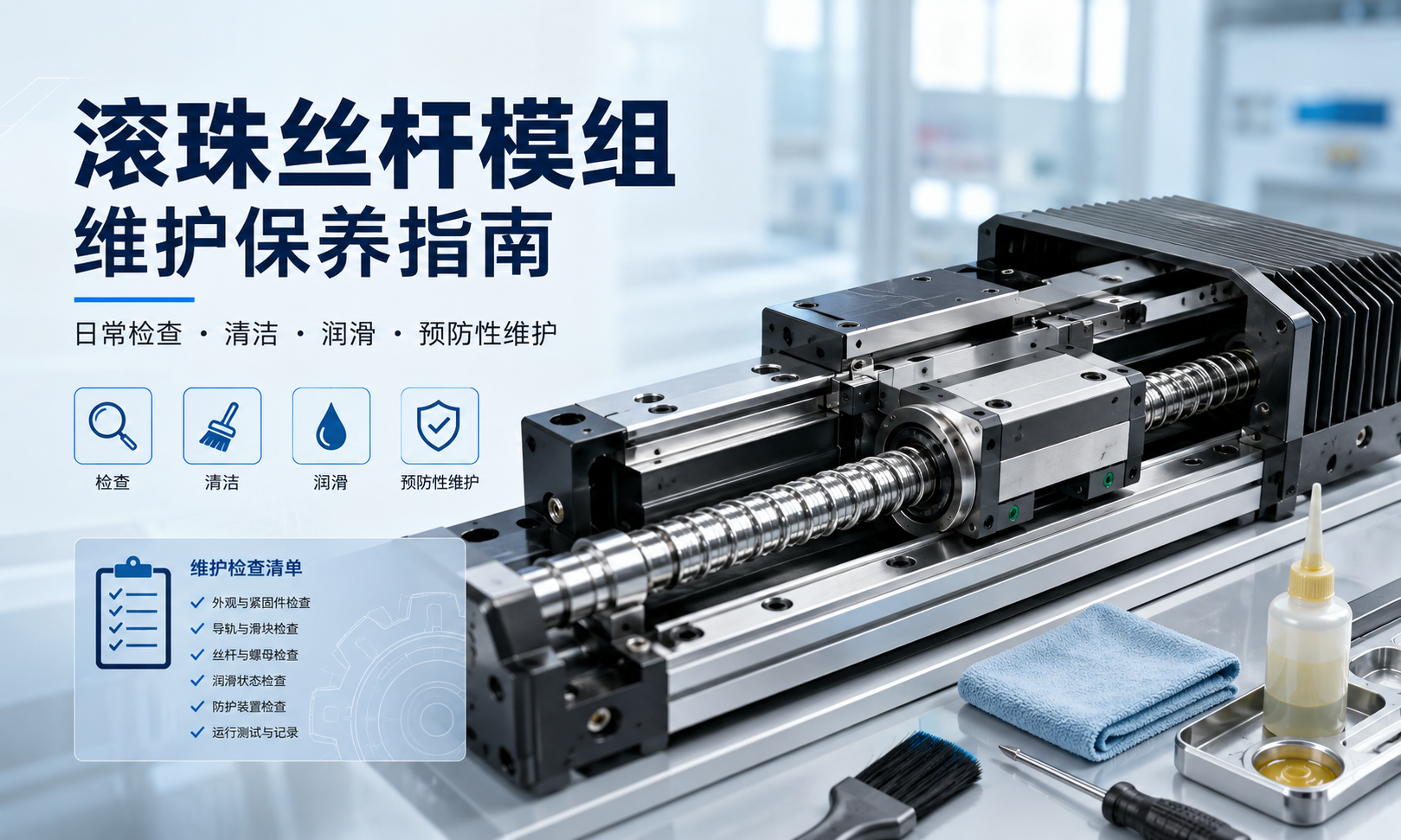

滚珠丝杆模组清洁、润滑、检查与预防性维护 — 滚珠丝杆模组日常检查、清洁、润滑及预防性维护。

为什么需要定期维护滚珠丝杆模组

滚珠丝杆模组由滚珠丝杆、滚珠螺母、直线导轨、滑块、移动座、支撑轴承、联轴器、电机座及传感器等精密部件组成。任何一个部件受到污染、磨损或松动，都可能影响整个直线运动系统的运行状态。

定期维护能够带来以下作用：

保持模组的定位精度和重复定位精度
降低滚珠丝杆、螺母和导轨之间的摩擦
减少精密零部件的异常磨损和锈蚀
降低运行振动和异常噪声
预防联轴器和支撑轴承损坏
提高自动化设备的生产稳定性
延长滚珠丝杆模组的整体使用寿命

实际维护频率与运行速度、负载、行程、工作节拍、安装方向及使用环境有关。连续运行或安装在粉尘、潮湿、高温环境中的模组，通常需要缩短检查和润滑周期。

维护前的安全准备

对滚珠丝杆模组进行检查或保养前，应先停止设备运行，并切断所有可能驱动模组运动的能源，防止维护过程中电机意外启动。

关闭设备总电源和伺服驱动器电源。
释放设备中残留的气压或液压压力。
按照设备安全要求执行上锁挂牌程序。
维护垂直安装的模组前，应先可靠支撑移动负载。
等待电机、轴承及其他高温部件冷却。
使用洁净手套，避免汗液和污物接触精密表面。

除非需要进行专业拆解维修，否则不要随意将滚珠螺母从丝杆轴上拆下。错误拆卸可能导致循环滚珠脱落，使滚珠丝杆副无法正常使用。

滚珠丝杆模组日常检查

每天进行简短检查，可以在设备正式运行前发现潜在问题。日常检查可安排在开机前或设备巡检期间完成。

检查模组外观

观察模组外壳、防护盖板、移动座和安装结构是否存在碰伤、变形、油脂泄漏或明显污染。检查运行区域内是否存在工具、零件及其他可能阻碍移动座运动的异物。

防尘罩、风琴罩和密封条应保持安装正确，不得出现撕裂、脱落或严重变形。如果防护结构损坏，灰尘和金属碎屑更容易进入丝杆及导轨内部。

检查异常声音

以较低速度运行模组，注意是否出现摩擦声、敲击声、连续咔嗒声或不规则滚动声。运行声音发生明显变化，可能与润滑不足、内部污染、联轴器不同心、轴承磨损或丝杆导轨损伤有关。

观察运动是否顺畅

移动座在整个行程范围内应保持平稳运动。检查是否存在停顿、振动、爬行或局部阻力增大的现象。如果模组在某个固定位置阻力明显增加，应检查丝杆和导轨污染、安装平行度以及机械表面损伤情况。

检查定位性能

如果设备具有位置检测或精度验证功能，可将实际位置与指令位置进行比较。定位偏差逐渐增大或重复定位精度下降时，应先检查机械结构，而不是直接修改控制系统补偿参数。

联轴器松动、轴承磨损、安装基面变形和紧固件松动都可能造成定位偏差。只有排除机械问题后，才适合进行必要的控制参数调整。

滚珠丝杆清洁

灰尘、金属颗粒和老化润滑脂进入滚珠螺母循环系统后，会增加内部滚动阻力并加快滚道磨损。因此，滚珠丝杆清洁是丝杆滑台维护工作中的重要环节。

滚珠丝杆清洁步骤

切断设备电源，确认模组不会意外启动。
将移动座移动到便于接触丝杆的位置。
使用柔软毛刷或无尘布清除表面浮尘。
使用符合要求的清洁剂擦除旧油脂和污染物。
缓慢转动丝杆或移动滑台，使不同位置的丝杆表面露出。
检查滚道是否存在锈蚀、划痕、点蚀或异常变色。
等待清洁后的表面完全干燥。
按照要求重新添加润滑脂或润滑油。

不要使用砂纸、金属刷或尖锐工具清理丝杆滚道，否则可能破坏精密加工表面。也不建议使用高压压缩空气直接吹扫，因为气流可能将灰尘和碎屑吹入滚珠螺母或支撑轴承内部。

直线导轨清洁

直线导轨用于承载移动部件并保持模组的直线运动精度。导轨表面受到污染后，可能出现摩擦增大、运行不顺畅及滑块内部滚动元件加速磨损等问题。

可使用洁净的无尘布擦拭裸露导轨表面，清除旧油脂、灰尘和金属颗粒。清洁时不得划伤导轨表面，并应重点检查靠近滑块密封端的位置，因为污染物经常在这些区域堆积。

清洁后检查导轨是否存在锈斑、碰伤或不均匀磨损。同时检查滑块端部密封件是否脱落、变形或损坏。发现密封件异常时应及时更换，防止污染物进入滑块内部。

滚珠丝杆与导轨润滑

正确润滑能够降低摩擦、保护精密滚道并帮助带走部分运行热量。润滑不足可能导致运行噪声增加、电机负载上升、滚道快速磨损甚至模组失效。润滑脂添加过多同样可能增大运动阻力、吸附灰尘并造成油脂泄漏。

选择合适的润滑剂

应使用模组或滚珠丝杆、直线导轨制造商规定的润滑剂。润滑剂需要与滚珠丝杆、导轨、密封材料、工作温度及设备使用环境相适应。

普通工业设备通常使用合适的润滑脂或润滑油。特殊环境可能需要使用不同类型的润滑产品：

洁净室设备使用低发尘润滑脂
适用的食品加工设备使用食品级润滑剂
低温环境使用低温性能较好的润滑剂
高温设备使用耐高温润滑剂
潮湿环境使用具有防锈性能的润滑剂

在没有确认兼容性的情况下，不要混合使用不同类型或不同基础油的润滑脂。不兼容的润滑剂混合后可能降低润滑性能，甚至出现硬化或分油现象。

润滑操作步骤

清洁注油嘴及其周围区域。
根据需要清除严重污染或已经变质的旧润滑脂。
通过注油口加入规定类型和数量的润滑剂。
让移动座以低速在完整行程内往复运行数次。
使润滑剂均匀分布到滚珠螺母和导轨滑块内部。
擦除裸露表面多余的润滑脂。
检查是否存在阻力异常或润滑脂大量泄漏。

润滑剂的添加量应以产品技术资料为准。向滚珠螺母和导轨滑块内注入过多润滑脂，可能增加运行阻力和伺服电机电流。

润滑周期判断

滚珠丝杆模组的润滑周期与累计运行距离、工作时间、速度、负载及环境污染程度有关。连续高速往复运行的模组，通常比每天只运行少量循环的模组需要更频繁地润滑。

出现以下情况时，应提前进行润滑检查：

丝杆或导轨表面明显干燥
运行噪声逐渐增大
伺服电机负载率或运行电流升高
移动座运行不再平稳
润滑脂颜色变深、干结或含有杂质
模组长期运行在粉尘或高温环境中

联轴器检查

联轴器连接伺服电机轴和滚珠丝杆轴，负责传递电机扭矩。联轴器松动、损坏或安装不同心，可能引起定位误差、振动、异响和重复定位精度下降。

检查联轴器时，应重点确认以下内容：

联轴器夹紧螺钉是否松动
电机轴与滚珠丝杆轴是否保持同心
联轴器是否存在裂纹、变形或弹性部件损坏
联轴器是否与电机座或周围零件发生摩擦
联轴器与轴之间是否存在明显轴向位移

联轴器拆卸后重新安装时，应按照规定的轴端插入深度、对中方法和锁紧扭矩操作。夹紧螺钉受力不均可能使联轴器变形，并给丝杆支撑轴承增加额外负载。

支撑轴承检查

固定端和支撑端轴承用于保持滚珠丝杆的安装位置，并控制丝杆的轴向移动。轴承磨损后，可能出现异响、振动、轴向间隙增大以及支撑座温度升高等现象。

检查轴承区域是否存在异常温升、润滑脂泄漏、结构松动或不正常声音。在设备断电的情况下，可以缓慢转动丝杆，检查转动过程是否顺畅，是否存在粗糙感或局部阻力。

如果丝杆轴向窜动明显，可能与轴承组件松动、预紧力不足或轴承磨损有关。轴承调整和更换应由熟悉滚珠丝杆结构的技术人员完成。预紧力设置错误可能导致轴承过热或定位精度下降。

紧固件和安装结构检查

滚珠丝杆模组在反复加速和减速过程中会受到周期性惯性力，长期运行可能使安装螺栓及机械连接件逐渐松动。紧固件松动会改变模组安装状态，引起振动、异响和定位偏差。

应重点检查以下位置：

模组底座安装螺栓
移动座及负载安装螺栓
伺服电机固定螺钉
联轴器夹紧螺钉
丝杆支撑座固定螺栓
原点及限位传感器支架螺钉
防护盖板和拖链连接件

有明确扭矩要求时，应使用扭矩工具按照规定数值锁紧。对于铝合金底座和移动座，不应过度拧紧，以免损坏螺纹或造成安装表面变形。

传感器与线缆检查

滚珠丝杆模组通常配置原点传感器、正限位传感器和负限位传感器，部分设备还会安装其他位置检测元件。传感器异常可能导致回零失败、超程报警或机械碰撞。

检查传感器安装是否牢固，感应面与触发片的位置是否正确。通过传感器指示灯和控制器输入信号确认其工作状态，并清除感应表面的灰尘、油污或金属碎屑。

同时检查传感器线、电机线和拖链内线缆是否存在磨损、过度弯折、接头松动或弯曲半径不足。线缆在完整行程内应能够自由移动，不得被拉紧、夹住或与模组结构发生摩擦。

预防性维护周期

下面的维护周期可作为一般参考。实际保养时间应根据模组说明书、设备运行条件和历史维护记录进行调整。

维护周期	建议维护项目
每天或开机前	检查污染、外观损伤、异常噪声、线缆状态、运动顺畅性及传感器工作状态。
每周	清洁裸露丝杆和导轨表面，检查防护结构及外部紧固件是否松动。
每月	检查润滑状态、联轴器、电机安装、拖链运行情况及重复定位性能。
每三至六个月	进行详细清洁和润滑，检查支撑轴承、安装状态及传感器位置。
每年或设备计划检修时	测量反向间隙和定位精度，检查丝杆与导轨磨损，并评估轴承、密封件及防护部件的状态。
