同步带模组是一种通过同步带和同步轮传动，将电机旋转运动转换为直线运动的自动化执行机构。它将同步带传动系统、直线导轨、滑台、铝合金底座、端座、电机安装座、张紧机构、传感器及防护组件集成为一个完整的直线运动单元。
与依靠滚珠丝杆和螺母传递动力的滚珠丝杆模组不同，同步带模组通过带齿同步带在主动同步轮和从动同步轮之间循环运行，带动滑台沿直线导轨往复移动。由于同步带质量较轻、传动结构简单，并且不受长丝杆临界转速的明显限制，因此特别适合高速、长行程和高加速度运动。
了解同步带模组结构，有助于正确完成模组选型、设备设计、安装调试和后期维护。铝型材底座的刚性、导轨安装精度、同步带张力、同步轮平行度、滑台结构以及电机安装方式，都会直接影响模组的运行速度、重复定位精度、负载能力、噪声和使用寿命。

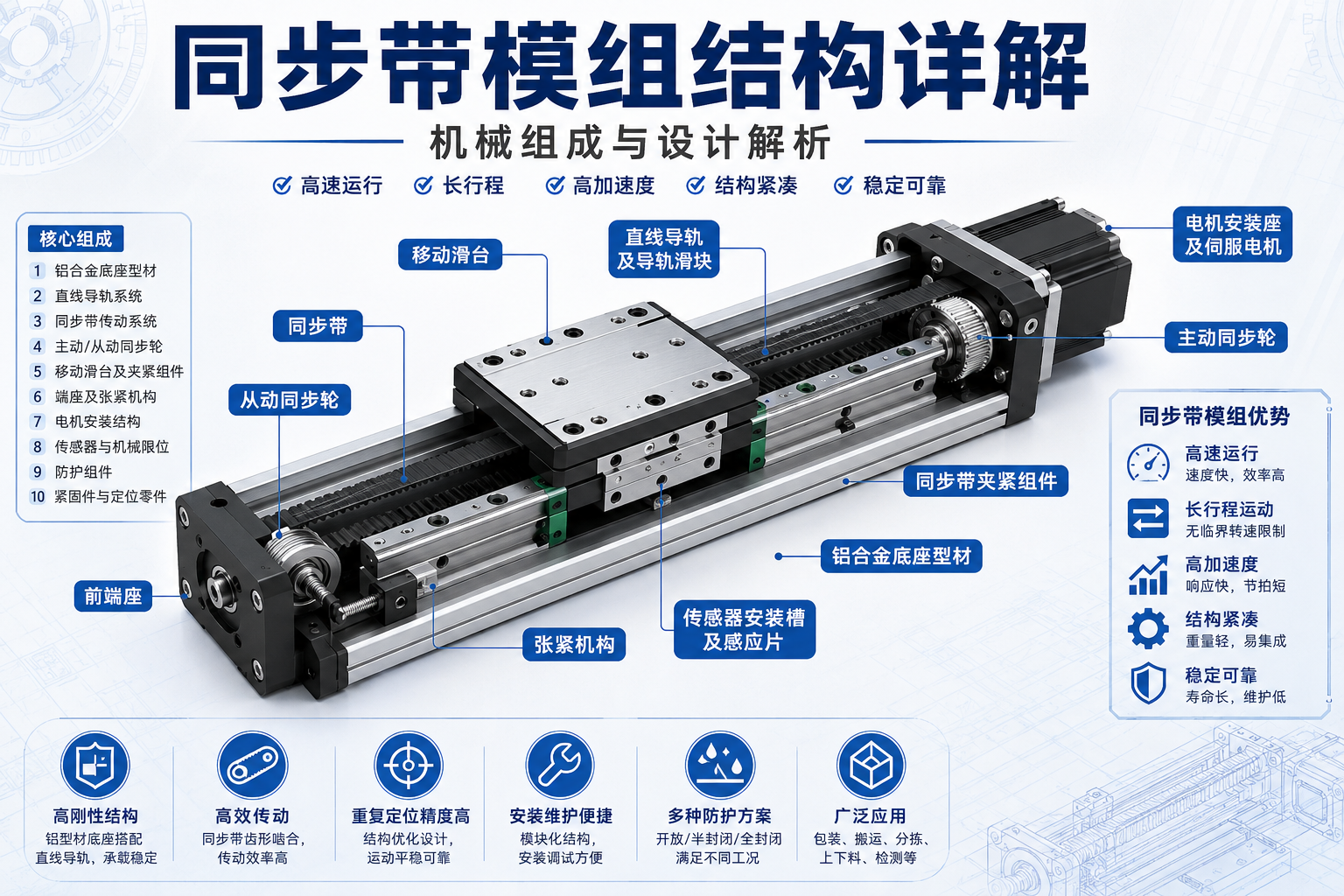

同步带模组的基本结构组成
一套标准同步带模组通常由以下部分组成：
- 铝合金底座型材
- 直线导轨和导轨滑块
- 同步带传动系统
- 主动同步轮
- 从动同步轮
- 移动滑台
- 同步带夹紧组件
- 前后端座
- 电机安装座
- 同步带张紧机构
- 同步轮支撑轴承
- 原点及限位传感器安装组件
- 机械限位和缓冲组件
- 防尘盖板及防护组件
- 紧固件和定位零件
这些组件并不是相互独立工作的。电机负责产生旋转动力，主动同步轮将动力传递给同步带，同步带通过夹紧组件带动滑台移动，直线导轨负责承载和导向，端座负责支撑同步轮和保持结构位置，传感器则用于检测原点和限制运动范围。
铝合金底座型材
铝合金底座是同步带模组的主体结构，用于安装直线导轨、同步轮、端座、电机、传感器及其他组件，同时维持整个模组在长行程范围内的直线度和结构稳定性。
大多数同步带模组采用挤压成型的工业铝合金型材。与钢制底座相比，铝型材具有重量轻、耐腐蚀、便于加工、外形规整和综合成本较低等特点。
铝型材底座的主要作用
- 支撑直线导轨和传动组件
- 维持模组整体直线度
- 提供设备安装基准面
- 承受负载产生的弯曲和扭转载荷
- 保护内部导轨和同步带
- 降低运动轴整体重量
- 提供传感器、支架和附件安装槽
铝型材截面设计会直接影响同步带模组的刚性。型材壁厚、加强筋数量、内部空腔、导轨支撑面宽度以及底部安装结构，都决定了模组抵抗弯曲和扭转变形的能力。
当同步带模组行程较长时，如果底座刚性不足，型材可能在自身重量或外部负载作用下产生下弯。型材变形不仅会降低定位精度，还可能导致导轨受力不均、运行阻力增大以及同步带跑偏。
因此，长行程模组通常需要增加中间支撑点，或者选用截面尺寸更大、加强筋更多的铝型材结构。
直线导轨系统
直线导轨系统是同步带模组的主要承载和导向机构。同步带负责传递驱动力，但不适合作为主要承重部件，滑台及外部负载通常由直线导轨和导轨滑块承担。
常见导向结构由一根或两根直线导轨以及相应数量的循环滚珠滑块组成。导轨固定在铝型材底座上，导轨滑块与移动滑台连接。
直线导轨的主要功能
- 承受垂直、水平及力矩载荷
- 限制滑台按照直线路径运动
- 降低滑台运行摩擦阻力
- 提高运动平稳性和重复定位精度
- 防止滑台发生偏转、倾斜或旋转
- 将承载功能与同步带传动功能分离
导轨安装面的平面度和直线度非常重要。如果铝型材导轨安装面存在明显误差，导轨在锁紧后可能产生弯曲，导致滑台运行阻力不均、振动、噪声和异常磨损。
紧凑型同步带模组通常采用单根导轨配合一个或两个滑块。负载较大或对抗力矩能力要求较高的模组，可以采用宽幅导轨、多滑块或者双导轨结构。
同步带传动系统
同步带传动系统是同步带模组的核心驱动结构，通常由同步带、主动同步轮、从动同步轮、同步带夹板、张紧组件及支撑轴承组成。
同步带表面的齿形与同步轮齿槽相互啮合，使同步轮转动时可以稳定带动同步带运动。与普通平皮带依靠摩擦力传动不同，同步带采用齿形啮合，可以减少连续打滑现象。
同步带的材料结构
工业同步带通常由聚氨酯或橡胶材料制成，内部加入钢丝、玻璃纤维、芳纶纤维等抗拉层，用于提高同步带的抗拉强度并减少弹性伸长。
同步带材料及内部抗拉结构会影响以下性能：
- 允许使用的最大张力
- 同步带弹性变形量
- 重复定位精度
- 运行噪声
- 耐磨性能
- 环境温度适应能力
- 同步带使用寿命
精密自动化设备中常采用带钢丝抗拉层的聚氨酯同步带。这类同步带具有较好的耐磨性、抗拉强度和较低的伸长率。
对于低噪声、高温、洁净室或者具有腐蚀性介质的应用环境，则需要根据实际工况选择相应材料和结构的同步带。
同步带齿形
同步带齿形决定了同步带与同步轮之间的啮合方式。常见类型包括梯形齿和圆弧齿。圆弧齿可以使载荷分布更加均匀，降低齿根应力，因此常用于较高速度和较高负载的传动系统。
同步带节距、宽度、齿形和同步轮直径，需要根据运行速度、加速度、电机扭矩、滑台负载以及所需驱动力进行综合选择。
主动同步轮
主动同步轮与电机输出轴直接连接，或者通过联轴器和传动轴与电机连接。电机旋转时，主动同步轮通过齿形啮合带动同步带循环运动。
主动同步轮需要具备较高的加工精度和安装同心度。如果同步轮存在偏心或径向跳动，可能产生周期性的速度波动、振动、噪声和定位误差。
主动同步轮的重要参数
- 同步轮齿数
- 同步轮节圆直径
- 同步轮外径
- 齿形规格
- 同步轮宽度
- 轴孔和锁紧方式
- 同步轮材料
- 表面处理方式
- 旋转平衡性能
较大的同步轮直径可以减小同步带弯曲程度，有助于提高同步带寿命，但电机每转一圈对应的直线位移也会增加。
较小的同步轮结构更加紧凑，理论机械分辨率较高，但同步带弯曲程度和同步轮转速也会相应增加。
从动同步轮和回程端结构
从动同步轮安装在模组另一端，用于改变同步带运动方向，使同步带形成封闭循环传动结构。
在许多同步带模组中，从动同步轮同时也是同步带张紧机构的一部分。通过调整从动轮的位置，可以增加或减少同步带张力。
从动同步轮组件通常包括：
- 从动同步轮
- 同步轮支撑轴
- 滚动轴承
- 位置调整块
- 张紧调节螺钉
- 锁紧螺钉
从动同步轮必须与主动同步轮保持平行。如果两个同步轮的轴线不平行，同步带可能向一侧偏移，与同步轮挡边摩擦，最终导致异常噪声和单侧磨损。
移动滑台
移动滑台是同步带模组用于安装工件、夹具、机械手、相机、点胶头、抓取机构或其他执行组件的平台。
滑台底部与导轨滑块连接，同时通过同步带夹紧组件与同步带连接。导轨滑块负责承载和导向，同步带负责向滑台传递驱动力。
滑台结构设计要求
- 具备足够的结构刚性
- 与导轨滑块保持准确连接
- 能够可靠夹紧同步带
- 上表面具有较好的平面度
- 设置标准化安装螺纹孔
- 尽可能降低滑台自重
- 在加减速过程中不发生明显变形
滑台需要具备足够刚性，但也不能过重。滑台重量增加后，整个运动系统的移动质量会增大，需要更高的电机扭矩，同时会增加同步带、轴承和导轨的动态负载。
滑台下方导轨滑块的数量和间距，会影响其抵抗俯仰、偏摆和滚转力矩的能力。当外部负载存在较大悬伸距离时，通常需要使用更长的滑台或增加滑块间距。
同步带与滑台的连接结构
同步带一般通过机械夹板固定在移动滑台上。夹板需要在不损伤同步带齿面和内部抗拉层的情况下，对同步带进行可靠固定。
在高速启动、停止、反向运动和急停过程中，同步带夹紧结构都不能出现松动或相对位移。
同步带夹紧不可靠可能导致：
- 滑台位置逐渐偏移
- 运动反向时产生回差
- 同步带齿面损伤
- 同步带局部变形
- 可传递驱动力下降
- 同步带从滑台上脱开
夹紧力应当分布在足够长度的同步带表面。如果夹紧区域过短或者压力过于集中，可能损伤同步带内部钢丝或其他抗拉层，缩短同步带使用寿命。
前后端座
前后端座安装在铝型材底座两端，用于支撑主动同步轮、从动同步轮、轴承、电机连接结构、张紧机构和机械限位组件。
端座还可以封闭模组内部空间，减少外部物体进入同步带传动区域。
端座的主要作用
- 支撑主动轮和从动轮轴
- 维持同步轮安装位置和轴线平行度
- 连接电机安装座
- 提供同步带张紧调节结构
- 限制滑台运动范围
- 保护内部传动组件
- 提供盖板和传感器安装位置
端座加工精度会直接影响同步轮的位置精度。端座轴承孔、定位面和安装面存在误差时，容易造成同步轮偏斜、轴承受力异常和同步带跑偏。
电机安装结构
电机安装结构用于将伺服电机或步进电机与同步带传动系统连接。根据设备空间和安装方向不同，同步带模组可以采用多种电机安装方式。
电机直连结构
电机直连结构是将电机输出轴与主动轮轴安装在同一直线上，两者之间通常通过联轴器连接。
这种结构传动路径简单、机械效率高、附加回差较小。但是电机会从模组端部向外延伸，增加设备整体长度。
电机折返结构
电机折返结构是将电机平行安装在模组侧面或底部，再通过另一组同步带和同步轮将电机扭矩传递至主动轮轴。
折返结构可以缩短模组端部占用空间，适合设备安装长度受限的应用。但是由于增加了二级传动组件，对装配精度和同步带张紧提出了更高要求。
侧装和下装电机结构
部分同步带模组可以将电机安装在铝型材侧面或底部，以减少电机与其他运动轴、机架或者防护罩之间的干涉。
无论采用哪种电机安装方式，都需要保证安装座刚性、传动轴同心度和同步轮位置精度，避免联轴器振动和同步轮偏斜。
同步带张紧机构
同步带张力是影响同步带模组性能的重要因素。张紧机构用于消除同步带过度松弛，并使同步带在同步轮上保持稳定啮合。
常见同步带张紧方式包括：
- 调整从动同步轮位置
- 移动式端座结构
- 螺杆推动张紧块
- 可滑动轴承座
- 独立同步带张紧板
同步带张力过低时，模组可能出现运动回差、同步带跳齿、滑台振动、定位不稳定和反向响应迟缓等问题。
同步带张力过高时，会增加轴承径向载荷，加快同步带疲劳，提高电机扭矩需求，甚至造成同步轮轴或者铝型材端部变形。
因此，同步带张力需要根据同步带规格、模组行程、负载、加速度和安装方向进行合理调整，而不是张得越紧越好。
轴承支撑结构
轴承用于支撑主动轮轴和从动轮轴，使同步轮能够在较低摩擦阻力下稳定旋转。轴承结构会影响同步轮旋转精度、运行噪声和使用寿命。
主动端通常需要使用一个或多个轴承承受同步带张力产生的径向载荷。当同步带张力较大或者电机扭矩较高时，需要采用承载能力更强的轴承和更高刚性的支撑结构。
轴承安装不正确可能造成：
- 同步轮旋转噪声增大
- 同步轮发生摆动
- 传动摩擦阻力增加
- 电机运行电流升高
- 同步带运行轨迹不稳定
- 重复定位精度下降
传感器安装结构
同步带模组通常会设置原点传感器、正限位传感器和负限位传感器的安装位置，还可以根据设备需求安装到位检测传感器。
传感器一般安装在铝型材侧面的槽口内，或者通过可调整支架固定。移动滑台上则安装与传感器配合使用的感应片。
传感器的主要作用
- 建立设备机械原点
- 防止滑台超出允许行程
- 在设备启动时提供回零参考
- 检测滑台是否到达指定区域
- 支持自动化流程互锁
- 触发其他设备动作
传感器位置需要具备一定的可调范围，以便在安装调试阶段设定有效行程。传感器线缆还需要避开同步轮、同步带和其他运动部件。
机械限位与行程保护
同步带模组两端通常会设置机械限位块，作为电气限位和软件限位失效后的最后一道保护。
机械限位不应被当作正常停止位置使用。正常运行时，控制系统应当在滑台接触机械限位之前完成减速和停止。
部分模组会在机械限位位置安装橡胶缓冲块、弹性缓冲器或其他吸能组件，用于减小意外超程时的冲击力。
防护组件
防护组件用于减少灰尘、碎屑和异物进入同步带及导轨区域。具体防护结构需要根据模组使用环境进行选择。
常见防护组件包括：
- 顶部防护盖板
- 不锈钢防护带
- 柔性防尘带
- 侧面密封条
- 端部防护盖
- 导轨防尘结构
- 内部线缆保护组件
开放式同步带模组便于检查和维护，制造成本也相对较低，但导轨和同步带容易受到灰尘和异物影响。
半封闭和全封闭同步带模组可以提高防尘和防异物能力，更适合存在粉尘、金属碎屑或者加工污染物的工业环境。
洁净室使用的同步带模组还可能需要采用低发尘同步带、洁净润滑脂、密封盖板、真空抽尘接口以及耐腐蚀材料。
开放式、半封闭式和全封闭式结构
开放式结构
开放式同步带模组的导轨、同步带或者滑台部分直接暴露在外部，检查、清洁、装配和维修更加方便。
这种结构适合环境相对干净，并且更加重视成本和维护便利性的自动化设备。
半封闭式结构
半封闭式模组通过侧壁、盖板或者密封条对导轨和同步带进行一定程度的保护，同时保留滑台运动所需的开口。
半封闭结构在防护能力、装配便利性、模组刚性和制造成本之间取得了较好的平衡。
全封闭式结构
全封闭同步带模组能够更有效地隔离外部灰尘、碎屑和人员接触，使内部同步带和导轨处于相对封闭的运行环境。
这类结构适合包装设备、木工机械、机加工辅助设备以及其他存在污染物的工业环境。
单导轨和双导轨结构
紧凑型同步带模组通常采用一根安装在铝型材中间位置的直线导轨。这种结构宽度较小、重量较轻，制造成本也相对较低。
双导轨结构采用两根平行导轨，或者采用更宽的导向布置，可以提高滑台抵抗偏载和力矩载荷的能力。
选择单导轨还是双导轨，通常需要考虑：
- 负载重量
- 负载重心位置
- 滑台尺寸
- 模组安装方向
- 加速度
- 所需结构刚性
- 俯仰、偏摆和滚转力矩
当负载安装在滑台中心附近时，单导轨结构通常能够满足要求。当负载宽度较大、重心偏离滑台中心或存在悬臂结构时，更适合采用双导轨设计。
同步带模组各结构如何协同工作
电机转动后，扭矩被传递至主动同步轮。主动同步轮通过齿形啮合带动同步带在封闭回路中循环运行。
由于同步带通过夹紧组件固定在移动滑台上，同步带运动会带动滑台同步移动。直线导轨负责支撑滑台及外部负载，并限制滑台沿规定方向做直线运动。
端座负责保持同步轮和轴承的位置，张紧机构用于维持合理同步带张力，传感器负责检测原点和限位位置，防护组件则用于减少污染物进入模组内部。
完整的运动过程可以概括为：
- 运动控制器向驱动器发送运动指令。
- 伺服电机或步进电机产生旋转运动。
- 电机将扭矩传递至主动同步轮。
- 主动同步轮与同步带齿形相互啮合。
- 同步带在模组内部循环移动。
- 同步带夹紧组件将运动传递给滑台。
- 直线导轨支撑并引导滑台运动。
- 传感器提供原点和限位信号。
- 控制系统调节运行速度、加速度和停止位置。
影响定位精度的结构因素
同步带模组通常更强调高速和长行程性能，而不是微米级绝对定位精度。但是通过合理的机械结构设计，仍然可以获得稳定的重复定位性能。
影响定位性能的主要结构因素包括：
- 同步带弹性伸长
- 铝型材底座刚性
- 导轨安装直线度
- 主动同步轮偏心
- 同步带张力一致性
- 滑台结构刚性
- 同步带夹紧稳定性
- 轴承间隙
- 电机与传动轴同心度
- 长行程条件下的热膨胀
在相同驱动力作用下，同步带越长，弹性变形通常越明显。因此，长行程同步带模组在高速加减速或负载发生变化时，可能出现更明显的动态位置偏差。
闭环伺服控制和外部位置反馈可以改善实际定位性能，但无法完全补偿结构刚性不足、同步带弹性过大或者机械安装不良等问题。
影响负载能力的结构因素
同步带负责传递驱动力，导轨系统则承担主要负载和力矩。因此，同步带模组的负载能力需要同时考虑传动结构和导向结构。
影响负载能力的主要因素包括：
- 直线导轨规格
- 导轨滑块数量
- 滑块之间的距离
- 滑台长度和宽度
- 铝型材底座刚性
- 同步带宽度和抗拉层
- 同步轮轴强度
- 轴承承载能力
- 模组安装方向
- 设备加减速度
一套同步带模组可能能够承受较大的静态负载，但不一定能够在该负载下实现高速加速。随着移动质量和加速度增加，动态惯性力也会增加，从而提高同步带、夹紧组件、电机、轴承和导轨的受力。
影响速度和加速度的结构因素
同步带传动结构具有较低的旋转惯量，并且不容易受到长丝杆临界转速限制，因此广泛应用于高速、长行程自动化设备。
高速运行时需要重点考虑以下结构因素：
- 同步带齿形啮合状态
- 同步轮旋转平衡
- 导轨润滑状态
- 滑台移动质量
- 铝型材振动
- 轴承允许转速
- 电机惯量匹配
- 拖链运行阻力
- 行程末端缓冲保护
降低滑台重量可以提高加速度，但滑台仍然需要保持足够刚性。长行程型材在高速运行时可能产生振动，因此应合理设置安装支撑点。
水平、垂直和侧装结构
水平安装
水平安装是同步带模组最常见的使用方式。导轨系统承担滑台和负载的重力，同步带主要提供水平方向的驱动力。
垂直安装
垂直安装时，同步带和电机需要持续抵抗滑台及负载重力。为了防止设备断电后滑台下落，通常需要采用带抱闸的伺服电机、配重机构或者其他防坠落装置。
计算垂直轴电机扭矩时，需要将滑台、负载、安装板及其他移动组件的总重量全部计算在内。
侧装和倒装
侧装或倒装会改变外部负载作用在导轨滑块上的方向，需要重新评估导轨的径向载荷和力矩载荷。
安装方向变化后，润滑脂分布和灰尘进入方式也可能发生变化，因此防护结构和润滑方案需要同步调整。
多轴系统中的同步带模组结构
同步带模组经常用于搭建XY平台、XZ悬臂结构、XYZ龙门系统、直角坐标机器人和自动上下料设备。
在多轴系统中，下层运动轴不仅要承受工件负载，还需要承受上层模组、电机、拖链、夹具和执行机构的总重量。
多轴结构设计需要重点考虑：
- 总移动质量
- 系统重心位置
- 轴与轴之间的安装接口
- 横梁刚性
- 动态力矩载荷
- 拖链布置方式
- 电机安装干涉
- 维护和拆装空间
- 双轴同步控制
对于大跨度龙门结构，可以采用两套平行同步带模组共同驱动。两侧运动轴可以通过机械传动轴同步，也可以采用双伺服电子同步控制。
无论采用哪种方式，设备机架都需要保持良好的平行度，避免两侧导轨发生卡滞和受力不均。
同步带模组装配要点
同步带模组的各个组件只有在正确安装和调整后，才能形成稳定协调的直线运动系统。
主要装配步骤包括：
- 检查铝型材导轨安装面和底部安装面。
- 安装并校正直线导轨。
- 安装导轨滑块和移动滑台。
- 安装主动轮和从动轮组件。
- 将同步带穿入模组内部。
- 使用夹板将同步带固定在滑台上。
- 调整同步带张力。
- 检查主动轮和从动轮平行度。
- 安装电机和联轴器。
- 安装并调整传感器和机械限位。
- 手动推动滑台检查全行程阻力。
- 进行低速空载调试。
装配完成后，滑台应当能够在整个有效行程内平稳移动，不应出现局部卡滞、明显阻力变化和异常摩擦声。
在进行高速运行之前，需要检查同步带运行轨迹、导轨阻力、轴承噪声、传感器信号和限位保护功能。
常见结构问题
同步带跑偏
同步带跑偏通常与同步轮不平行、同步轮轴位置错误、左右张力不均或者同步轮挡边损坏有关。
滑台振动
滑台振动可能由同步带张力不足、加速度过高、紧固件松动、导轨间隙、型材共振或者底座安装不稳定引起。
重复定位精度下降
重复定位精度下降可能与同步带伸长、同步带夹板松动、同步轮偏心、轴承间隙、滑台刚性不足或者负载变化有关。
运行噪声异常
异常噪声可能来自轴承磨损、导轨缺少润滑、同步带与挡边摩擦、同步带张力过高、同步轮不平行或者同步带齿面损伤。
铝型材底座下弯
铝型材下弯通常发生在模组跨度过长、缺少中间支撑，或者实际负载超过底座结构承载能力的情况下。
如何评估同步带模组结构
选择同步带模组时，不能只比较外形尺寸、最高速度和行程。内部机械结构会直接影响模组在实际设备中的运行表现。
建议重点评估以下内容：
- 铝型材截面尺寸和加强筋结构
- 直线导轨规格和布置方式
- 导轨滑块数量及间距
- 同步带材料、宽度和抗拉层
- 主动同步轮直径和加工精度
- 同步轮轴承支撑方式
- 滑台刚性和安装孔尺寸
- 同步带张紧调节方式
- 可选择的电机安装方向
- 传感器位置调整范围
- 模组防护等级
- 后期维护便利性
合理设计的同步带模组应当在运行速度、结构刚性、重复定位精度、负载能力、使用寿命和安装便利性之间取得平衡。
同步带模组与滚珠丝杆模组的结构差异
同步带模组使用柔性同步带和同步轮传动，滚珠丝杆模组则使用刚性丝杆和循环滚珠螺母传动。
同步带结构通常更适合：
- 长行程直线运动
- 高速往复运动
- 高加速度运动
- 物料搬运
- 包装设备
- 自动上下料和取放系统
滚珠丝杆结构通常更适合：
- 较高定位精度
- 较高轴向刚性
- 较大轴向推力
- 精密装配设备
- 加工和检测设备
- 中短行程精密定位
实际选型时，应根据设备完整运动需求选择合适的传动结构，而不能只比较某一个性能参数。
常见问题
同步带模组由哪个部件承担负载？
同步带模组主要由直线导轨和导轨滑块承担负载及力矩，同步带主要负责传递电机驱动力。
同步带为什么需要张紧？
合理的同步带张力可以减少运动回差，提高反向运动稳定性，防止同步带跳齿并改善重复定位精度。但是张力过高会增加轴承负载并缩短同步带寿命。
同步带模组可以垂直安装吗？
可以。垂直安装时需要准确计算电机扭矩，并根据安全要求配置抱闸电机、配重机构或防坠落装置。
铝合金底座有什么作用？
铝合金底座用于支撑直线导轨、同步轮、滑台、电机安装座和传感器，并维持整个模组的结构位置和直线度。
同步带是否直接承担滑台负载？
同步带主要用于传递驱动力，不应直接承担主要负载。滑台和外部设备重量应由直线导轨系统承担。
长行程同步带模组为什么需要增加支撑？
长行程铝型材可能在自身重量和外部负载作用下产生弯曲或振动。增加中间支撑可以提高结构刚性，保持导轨直线度和运行稳定性。
同步带为什么会向一侧跑偏？
同步带跑偏通常由同步轮不平行、传动轴位置偏差、张力不均、同步轮表面损伤或者同步带安装不正确引起。
结论
同步带模组结构由铝合金底座、直线导轨系统、同步带传动、移动滑台、主动同步轮、从动同步轮、端座、电机安装座、张紧机构、轴承、传感器和防护组件共同组成。
每个组件都有明确作用。铝型材提供结构基础，直线导轨承担负载并控制运动方向，同步带负责传递动力，滑台用于安装执行机构，端座则负责支撑同步轮、保持传动位置并实现同步带张紧。
同步带模组的实际性能不仅取决于电机功率和同步带规格，还取决于整个机械结构的刚性、加工精度、装配精度和部件协同关系。
合理的同步带模组结构能够在长行程条件下实现高速运行、稳定重复定位、较低维护成本和可靠使用寿命，适用于包装、搬运、分拣、上下料、视觉检测及多轴自动化系统。
