滚珠丝杆模组有哪些优势？精密自动化应用解析

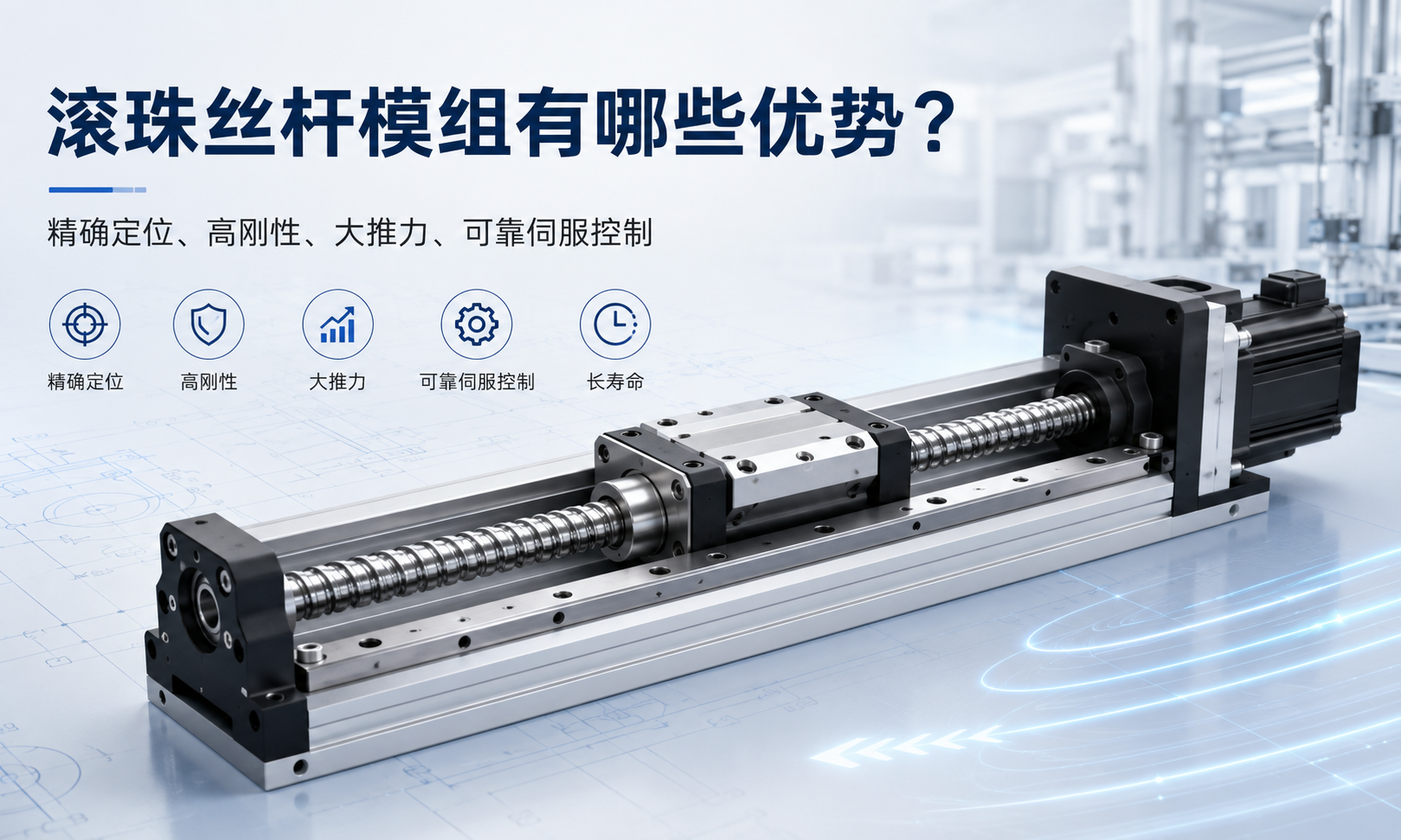

滚珠丝杆模组广泛应用于需要精确定位、大推力、稳定重复精度和可靠运动控制的自动化设备。它将滚珠丝杆、直线导轨、工作滑台、支撑轴承和电机安装结构集成在一个紧凑的直线运动单元中，可以将电机的旋转运动稳定地转换为可控直线运动。

与传统滑动丝杆机构相比，滚珠丝杆通过滚珠丝杆轴与滚珠螺母之间的循环滚珠传递动力。滚动接触能够降低摩擦阻力，提高传动效率，并获得更加平稳、精确的运动性能。因此，滚珠丝杆模组适用于自动装配、视觉检测、数控设备、半导体设备、点胶设备以及多种精密自动化应用。

滚珠丝杆模组的主要优势有哪些？

滚珠丝杆模组的主要优势包括精确定位、高机械效率、高轴向刚性、低摩擦、大推力、良好重复精度、可靠伺服控制以及较长使用寿命。这些优势能够帮助自动化设备获得更加稳定的生产节拍和一致的运动性能。

核心优势	工程价值	典型应用收益
精确定位	准确地将旋转运动转换为直线位移	提高加工、装配和检测精度
高机械效率	减少传动过程中的摩擦损失	降低电机扭矩和能耗要求
高轴向刚性	降低轴向载荷引起的弹性变形	提高负载状态下的定位稳定性
大推力	高效地将电机扭矩转换为直线推力	适用于压装、升降和加工进给
良好重复精度	能够多次稳定返回设定位置	保证自动化生产节拍的一致性
可靠伺服控制	支持位置、速度和转矩闭环控制	实现灵活、可编程的运动曲线
运行平稳	滚动接触可减少低速爬行现象	改善低速运动和工艺质量
使用寿命长	在正确润滑条件下减少滑动磨损	降低维护频率和全生命周期成本

1. 定位精度高

精确定位是滚珠丝杆模组最重要的优势之一。滚珠丝杆轴和滚珠螺母上的螺旋滚道经过精密加工，使丝杆旋转角度与滑台直线位移之间形成稳定的对应关系。电机每旋转一周，滑台都会按照丝杆导程移动相应距离。

这种明确的机械传动关系便于控制系统计算和控制运动距离。当滚珠丝杆模组与伺服电机及编码器配合使用时，系统可以持续检测实际位置，并在运行过程中修正位置偏差。

滚珠丝杆模组的实际定位性能会受到丝杆精度等级、螺母预压、支撑轴承质量、直线导轨精度、联轴器刚性、安装对中以及温度变化等因素影响。经过正确选型和安装后，模组能够为精密自动化设备提供稳定的定位性能。

适合发挥定位优势的典型应用包括：

• 电子元件自动装配
• 机器视觉检测
• 激光加工与激光打标
• 精密点胶
• 半导体搬运设备
• 数控设备辅助运动轴

2. 机械传动效率高

滚珠丝杆采用滚动接触，而不是传统丝杆机构中的直接滑动接触。循环滚珠在丝杆轴与滚珠螺母之间滚动，可以明显降低运动过程中的摩擦阻力。

较高的机械效率可以让更多电机输出扭矩转换为有效直线推力。因此，在相同负载和加速度要求下，滚珠丝杆机构所需要的电机扭矩通常低于滑动丝杆机构。

高传动效率可以带来以下实际优势：

• 降低电机扭矩要求
• 减少设备运行能耗
• 减少摩擦产生的热量
• 提高加速和减速响应速度
• 改善频繁启停工况下的运行性能

完整直线轴的实际效率还会受到支撑轴承阻力、导轨摩擦、润滑状态、联轴器对中以及外部负载的影响。因此，正确装配和定期维护是保持高传动效率的重要条件。

3. 轴向刚性高

轴向刚性表示传动系统在受到轴向力时抵抗变形的能力。较高的轴向刚性非常重要，因为弹性变形可能造成定位误差、振动以及负载变化时的响应延迟。

滚珠丝杆模组可以通过合理选择丝杆直径、螺母预压、支撑轴承布置和整体支撑结构获得较高的轴向刚性。预压滚珠螺母能够减少丝杆轴与螺母之间的轴向间隙，固定端支撑轴承则有助于保持丝杆轴向位置稳定。

高轴向刚性特别适用于以下工况：

• 存在切削力或加工力的设备
• 压装与零件插入作业
• 垂直升降运动轴
• 快速加速和减速运动
• 频繁往复换向
• 重型工件或工具定位

刚性需要按照完整机械系统进行评估。除了滚珠丝杆本身，模组底座、滑台、直线导轨、安装板、设备机架和连接部件也必须具有足够的结构刚性。

4. 摩擦阻力低，运行更加平稳

滚珠丝杆内部采用滚动接触，与传统梯形丝杆的滑动接触相比，摩擦阻力更低。这种低摩擦特性有助于获得更加平稳的运动，尤其适合低速运行和微小距离调整。

在运动速度波动会直接影响产品质量的工艺中，运行平稳性尤其重要，例如点胶、激光扫描、视觉检测和精密装配。

低摩擦还可以减少低速爬行现象。低速爬行通常是由于静摩擦力高于动摩擦力，使运动轴在静止和突然移动之间反复切换。滚珠丝杆的滚动阻力更加稳定，因此更适合进行可控的低速直线运动。

滚珠丝杆仍然需要正确润滑。润滑不足可能增加摩擦、噪声、温升和磨损，而润滑剂过多或型号不合适，也可能增加运行阻力。

5. 可提供较大的直线推力

滚珠丝杆模组能够将电机扭矩高效转换为轴向推力，因此适用于推力要求高于普通同步带模组的自动化应用。

实际可输出推力与丝杆直径、丝杆导程、滚珠螺母结构、电机扭矩、传动效率、支撑轴承承载能力和运行速度有关。在电机扭矩相同的情况下，较小的丝杆导程通常可以获得更大的直线推力，但电机每转一周对应的直线位移也会减小。

大推力滚珠丝杆模组常用于：

• 压装作业
• 零部件插入
• 夹紧机构
• 物料升降
• 钻孔和加工进给
• 重型工装定位

模组选型时，需要同时考虑连续推力和峰值推力。设计过程中还应计算加速惯性力、摩擦阻力、垂直轴重力以及外部工艺作用力。

6. 重复定位精度良好

重复定位精度是指滑台经过多次往复运动后，重复返回同一个指令位置的能力。在自动化生产中，重复定位精度通常比绝对定位精度更加重要，因为设备往往需要连续执行数千次相同动作。

滚珠丝杆模组依靠精密传动结构、低摩擦运动、稳定的导轨支撑和可选预压结构，可以获得良好的重复定位性能。配合经过合理调试的伺服系统后，模组能够以一致的运动状态反复到达目标位置。

良好的重复定位精度有助于提高：

• 产品一致性
• 装配对位精度
• 检测结果可靠性
• 工具定位稳定性
• 点胶轨迹一致性
• 自动化生产良率

当丝杆、滚珠螺母、支撑轴承或直线导轨出现磨损后，重复定位精度可能逐渐下降。定期检查、正确润滑和防止污染有助于长期保持模组性能。

7. 适合可靠的伺服闭环控制

滚珠丝杆模组具有较高的传动刚性和明确的丝杆导程，因此非常适合与伺服电机配合使用。伺服系统可以按照设定的运动曲线对位置、速度和转矩进行闭环控制。

编码器会向控制器实时反馈电机位置。当实际位置与指令位置存在偏差时，伺服驱动器会调整电机输出，从而减小位置误差。这种闭环控制方式有助于提高速度变化和负载变化条件下的运动稳定性。

伺服驱动的滚珠丝杆模组可以实现以下功能：

• 可编程定位
• 多个位置之间往复运动
• 可控加速与减速
• 限制转矩的压装控制
• 电子凸轮运动
• 多轴插补运动
• 自动化工序同步控制

电机选型和伺服参数必须与丝杆导程、移动质量、负载惯量、加速度和运行节拍相匹配。电机选型不合理或伺服参数调试不当，可能引起振动、跟随误差过大或定位不稳定。

8. 使用寿命较长

由于滚珠在丝杆轴与螺母之间滚动，经过正确润滑的滚珠丝杆机构，其滑动磨损通常低于传统丝杆机构。当模组在额定负载、速度和环境范围内运行时，可以获得较长的使用寿命。

滚珠丝杆模组的长期可靠性主要受到以下条件影响：

• 负载与力矩选择是否合理
• 润滑周期是否正确
• 是否具备粉尘和金属碎屑防护
• 安装对中是否准确
• 加速度和冲击载荷是否受控
• 支撑轴承与联轴器安装是否正确

在粉尘、切屑或其他污染物较多的环境中，可能需要使用防护罩、密封结构或风琴罩。避免颗粒进入滚珠循环系统非常重要，因为污染物可能损伤滚道，并降低定位性能。

哪些应用最适合发挥滚珠丝杆模组的优势？

当设备更加重视定位精度、推力和结构刚性，而不是超长行程或极高直线速度时，滚珠丝杆模组通常具有明显优势。

精密自动装配

自动装配设备通常需要精确对位、可控插入力和多个固定位置之间的重复运动。滚珠丝杆模组能够提供这些工艺所需的刚性和重复定位精度。

机器视觉检测

视觉检测系统需要相机或工件稳定地停止在重复位置。平稳运动和精确伺服控制有助于提高图像一致性和测量结果可靠性。

点胶与涂覆

稳定的低速运动有助于保持点胶轨迹、涂层厚度和材料流量一致。当轨迹精度比最高运行速度更加重要时，滚珠丝杆模组是常见选择。

加工与刀具进给

滚珠丝杆模组具有较高的轴向刚性和推力，适用于钻孔、切削、磨削以及其他存在外部工艺力的刀具进给应用。

垂直升降

滚珠丝杆轴可以用于工具、夹具或工件的垂直升降。垂直安装时，应配置合适的带刹车电机或机械防坠装置，防止设备断电后负载意外下落。

滚珠丝杆模组与其他直线驱动方式对比

驱动方式	主要优势	典型限制	适合应用
滚珠丝杆	精度高、刚性高、推力大	速度和行程可能受到丝杆旋转限制	精密定位、自动装配和加工进给
同步带	速度高、适合长行程	轴向刚性和推力相对较低	物料搬运、上下料和高速取放
齿轮齿条	适合长行程和重载	需要控制齿隙并定期润滑	龙门系统和长距离自动化设备
直线电机	直接驱动、速度高、响应快	成本较高，对控制系统要求较高	高速高精度自动化设备

滚珠丝杆模组的使用限制

虽然滚珠丝杆模组具有多项优势，但它并不适合所有应用。较长的丝杆轴可能受到临界转速、振动和失稳弯曲的影响。因此，对于极高速度或超长行程应用，同步带、齿轮齿条或直线电机可能更加合适。

滚珠丝杆系统还需要定期润滑，并避免粉尘和切屑进入内部。在垂直安装中，当电机断电时，丝杆可能在负载作用下反向转动，因此通常需要配置刹车或其他防坠装置。

选择直线驱动方式时，不能只比较定位精度，而应综合考虑行程、速度、负载、推力、刚性、环境和成本。

如何选择滚珠丝杆模组？

选择滚珠丝杆直线模组之前，应确认以下参数：

• 所需有效行程
• 水平或垂直安装方向
• 移动负载和工装重量
• 外部轴向工艺作用力
• 定位精度和重复定位精度要求
• 最高运行速度
• 加速度和减速度要求
• 运行节拍和工作占空比
• 径向、轴向和力矩负载
• 粉尘、湿度和温度等环境条件
• 电机类型、功率、扭矩和刹车要求
• 设备安装空间和电机安装方向

选型过程中还需要设置合理的安全系数。滚珠丝杆、直线导轨、支撑轴承、联轴器和电机的额定能力都必须满足实际运行条件。

常见问题

滚珠丝杆模组为什么能够实现高精度定位？

滚珠丝杆通过精密加工的螺旋滚道和循环滚珠产生可预测的直线位移。预压滚珠螺母、高精度直线导轨和伺服编码器反馈还可以进一步提高定位稳定性。

滚珠丝杆模组适合重载应用吗？

适合。滚珠丝杆模组可以提供较大的轴向推力和较高刚性，但实际允许负载还取决于直线导轨承载能力、滑台尺寸、力矩负载、丝杆直径和安装方式。

滚珠丝杆模组可以垂直安装吗？

可以。电机必须具有足够扭矩，以克服负载重力和加速惯性力。为了实现断电保护，垂直轴通常建议使用带刹车电机或机械防坠装置。

滚珠丝杆模组一定比同步带模组好吗？

两种驱动方式没有绝对的优劣。滚珠丝杆模组通常更适合高精度、高刚性和大推力应用，而同步带模组通常更适合长行程和高速搬运应用。

哪些因素会影响滚珠丝杆模组的使用寿命？

负载、速度、加速度、润滑、污染、安装对中、冲击载荷和运行节拍都会影响使用寿命。正确选型和定期维护是保持长期可靠运行的重要条件。

总结

滚珠丝杆模组兼具定位精度高、机械效率高、轴向刚性强、推力大、重复定位性能好和伺服控制可靠等优势。其低摩擦滚动传动结构能够实现平稳运动和较长使用寿命，因此是精密自动化设备中常用的直线运动解决方案。

为了在实际设备中充分发挥这些优势，需要根据负载、行程、速度、加速度、安装方向、精度和使用环境进行合理选型。同时，正确的电机配置、结构支撑、安装对中、润滑维护和污染防护，也是保证模组长期稳定运行的重要条件。
