同步带模组负载计算指南

准确计算负载是同步带模组选型的重要基础。同步带模组不仅要承受工件重量，还需要承受加速惯性力、外部工艺力、重力、偏心负载以及设备反复启停产生的动态载荷。

因此，仅根据工件重量判断同步带模组是否合适并不准确。安装方向、运行速度、加速度、负载重心位置、工作循环以及安全系数都会影响最终选型结果。

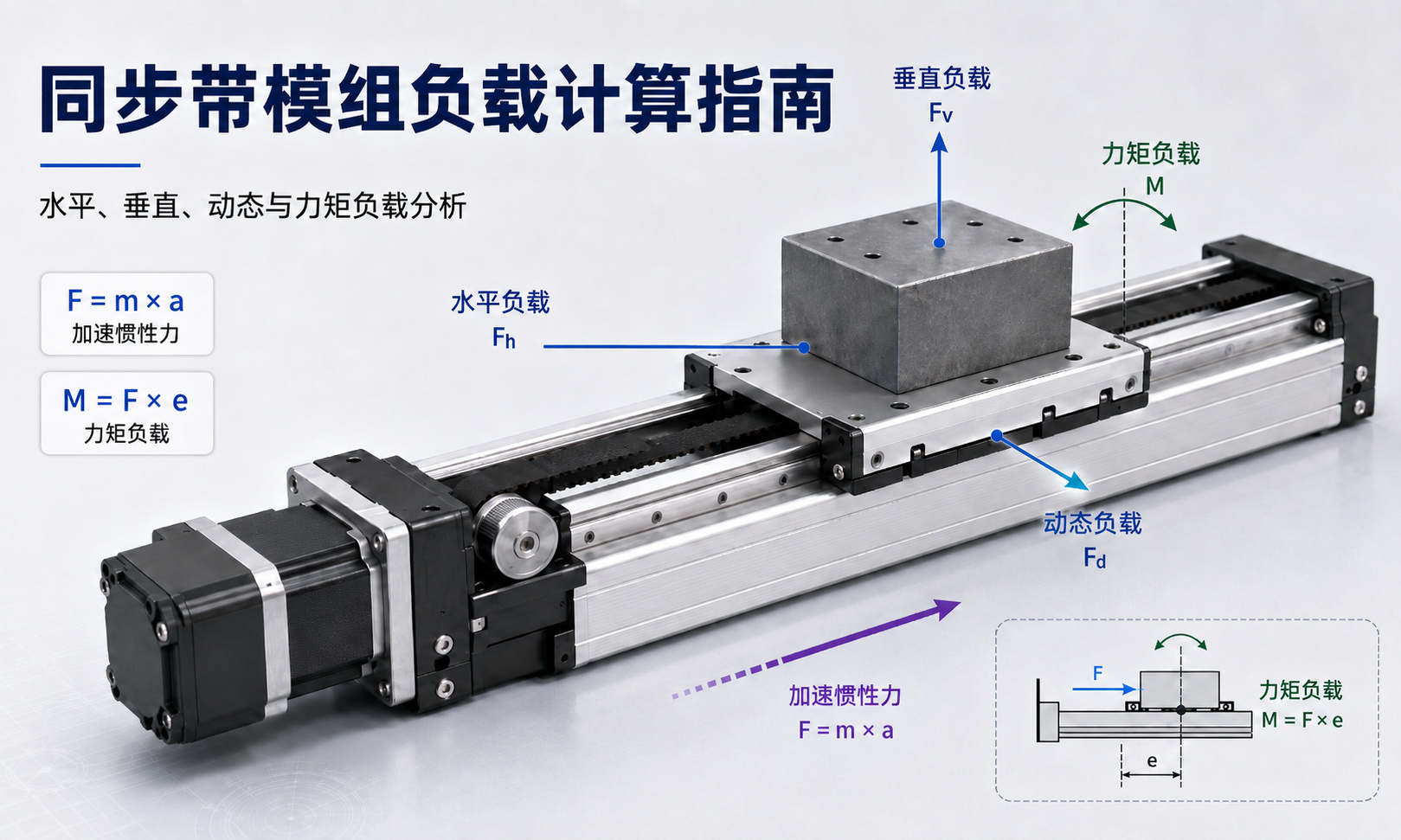

本文将系统介绍同步带模组水平负载、垂直负载、静态负载、动态负载、力矩负载、加速惯性力以及安全系数的计算方法。

1. 为什么要进行同步带模组负载计算？

同步带模组广泛应用于搬运设备、包装机械、自动装配线、视觉检测设备、上下料系统、分拣设备以及多轴自动化平台。

这类应用通常具有长行程、高速度和频繁启停等特点。在加速、减速以及改变运动方向时，滑台受到的瞬时作用力可能远高于匀速运行阶段。

如果负载计算不准确，可能出现以下问题：

• 电机输出转矩不足
• 同步带跳齿或打滑
• 同步带伸长量过大
• 重复定位精度下降
• 滑台运行振动
• 导轨和轴承提前磨损
• 伺服电机过载报警
• 同步带模组使用寿命缩短
• 垂直轴断电后负载下坠

同步带模组负载计算需要分别检查两个方面：

• 导轨与滑台承载能力：判断机械结构能否承受负载产生的作用力和力矩。
• 驱动力需求：判断电机、减速机、同步轮和同步带能否按照设定速度和加速度驱动负载。

2. 常用参数与符号

同步带模组总运动质量通常为：

m = mp + mt

总运动质量通常包括：

• 工件或被搬运产品
• 夹爪、吸盘或末端执行器
• 安装板和连接夹具
• 随动拖链及电缆
• 传感器和安装支架
• 安装在滑台上的其他运动轴

计算时不能只使用工件重量，而应统计所有随滑台一起移动的部件质量。

3. 同步带模组承受的主要负载

3.1 水平负载

同步带模组水平安装时，重力方向与运动方向垂直。导轨主要承受负载重量，而同步带驱动系统主要克服加速惯性力、摩擦阻力以及外部工艺阻力。

3.2 垂直负载

同步带模组垂直安装时，驱动系统需要持续克服重力。因此，在相同负载和加速度条件下，垂直轴需要的驱动力通常明显高于水平轴。

3.3 静态负载

静态负载是同步带模组停止运行，或者在没有明显加速度的情况下匀速运动时承受的负载，主要包括工件重量、夹具重量和恒定外部作用力。

3.4 动态负载

动态负载是在加速、减速、改变运动方向、受到冲击或速度快速变化时产生的负载。对于高速运行的同步带模组，动态负载通常比静态负载更重要。

3.5 力矩负载

当负载重心或外部作用力没有通过滑台中心时，就会产生力矩负载。即使工件重量较小，如果安装位置距离滑台中心较远，也可能产生较大的倾覆力矩。

4. 同步带模组负载计算流程

同步带模组的选型计算通常可以按照以下步骤进行：

1. 确定有效负载和总运动质量。
2. 确认模组采用水平、垂直还是倾斜安装。
3. 确定最大运行速度、加速度和减速度。
4. 计算加速惯性力。
5. 加入摩擦阻力和外部工艺作用力。
6. 计算静态力矩和动态力矩。
7. 根据工作条件设置安全系数。
8. 检查滑台允许负载和允许力矩。
9. 检查同步带允许驱动力和同步轮转矩。
10. 检查电机峰值转矩、连续转矩和最高转速。
11. 确认行程、工作循环和使用环境。

5. 水平负载计算

5.1 加速惯性力

同步带模组加速运行时，惯性力可以根据牛顿第二定律计算：

Fa = m × a

其中：

• F_a为加速惯性力，单位为N。
• m为总运动质量，单位为kg。
• a为加速度，单位为m/s²。

例如，总运动质量为30 kg，加速度为2.5 m/s²：

Fa = 30 × 2.5 = 75 N

5.2 水平轴总驱动力

同步带模组水平运行时，总驱动力可以按照以下公式估算：

Fd = Fa + Ff + Fe

即：

Fd = m × a + Ff + Fe

外部工艺作用力可能包括：

• 切削或压装阻力
• 气管、电缆及拖链阻力
• 工件接触作用力
• 密封件运行阻力
• 其他连接运动轴产生的阻力

加入安全系数后的设计驱动力为：

Fdesign = Fd × K

5.3 导轨承受的垂直载荷

同步带模组水平安装时，导轨承受的垂直重量约为：

Fvertical = m × g

该作用力主要用于检查滑台承载能力、导轨负载以及力矩负载，不能与同步带水平方向的驱动力混为一谈。

6. 垂直负载计算

同步带模组垂直安装时，由于重力方向与运动方向平行，需要重点计算重力对驱动力和安全性的影响。

6.1 向上加速

滑台向上加速运动时：

Fup = m × (g + a) + Ff + Fe

向上加速通常是垂直同步带模组驱动力最大的工况。

6.2 向上匀速运动

滑台向上匀速运行时，加速度为零：

Fconstant = m × g + Ff + Fe

6.3 向下加速

负载向下加速时，重力会辅助运动：

Fdown = m × (g - a)

如果重力推动滑台运动的速度超过指令速度，伺服电机可能进入再生发电状态。此时需要检查伺服驱动器和制动电阻的能量吸收能力。

6.4 静止保持力

垂直轴停止运行后，系统仍然需要克服重力：

Fhold = m × g

垂直同步带模组通常需要配置带抱闸的伺服电机、气动平衡装置、配重机构或机械防坠落装置。设备断电时，不能只依靠电机保持转矩防止负载下坠。

6.5 垂直轴设计驱动力

垂直轴设计驱动力通常按照向上加速工况计算：

Fdesign = [m × (g + a) + Ff + Fe] × K

7. 静态负载与动态负载

7.1 静态负载

同步带模组的静态负载主要由重量和恒定外部作用力组成：

Fstatic = m × g + Fe

静态负载主要用于检查：

• 滑台结构变形
• 直线导轨承载能力
• 轴承接触应力
• 安装板结构强度
• 允许静态力矩

7.2 动态负载

同步带模组水平运行时，简化后的动态驱动力为：

Fdynamic = m × a + Ff + Fe

同步带模组垂直向上运动时：

Fdynamic = m × (g + a) + Ff + Fe

动态负载计算应使用运动曲线中的最大加速度，而不是平均加速度。即使设备平均速度不高，较短的加速时间和频繁换向也可能产生较大的峰值负载。

7.3 均方根作用力

峰值作用力主要用于检查电机峰值转矩，均方根作用力可以用于估算电机连续运行负载：

FRMS = √[(F₁²t₁ + F₂²t₂ + ... + Fn²tn) ÷ (t₁ + t₂ + ... + tn)]

其中，每个作用力对应一个持续时间。

驱动系统需要同时满足：

• 峰值作用力或峰值转矩要求
• 均方根作用力或连续转矩要求

8. 力矩负载计算

同步带模组的承载能力会受到负载重心位置的明显影响。负载重心偏离滑台中心时，会产生力矩：

M = F × e

由负载重量产生的静态力矩为：

Mstatic = m × g × e

其中：

• M为力矩，单位为N·m。
• F为作用力，单位为N。
• e为作用力与滑台参考点之间的垂直距离，单位为m。

8.1 加速产生的动态力矩

如果负载重心偏离运动中心线，加速运行时还会产生动态力矩：

Mdynamic = m × a × e

同步带模组受到的总力矩可能包括：

Mtotal = Mstatic + Mdynamic + Mprocess

计算时需要判断不同力矩的方向。根据同步带模组的安装方式，各力矩可能相互叠加，也可能部分抵消。

8.2 俯仰、偏摆和滚转力矩

同步带模组滑台通常需要承受三个方向的力矩：

• 俯仰力矩：滑台绕横向轴旋转产生的力矩。
• 偏摆力矩：滑台绕垂直轴旋转产生的力矩。
• 滚转力矩：滑台绕运动方向轴旋转产生的力矩。

不同制造商对力矩坐标方向的定义可能不同。选型时应根据产品样本中的坐标示意图，将计算结果与对应方向的允许力矩进行比较。

8.3 组合负载检查

多个方向的作用力和力矩同时存在时，可以采用以下保守方法进行初步检查：

U = F₁/F₁allow + F₂/F₂allow + Mx/Mx,allow + My/My,allow + Mz/Mz,allow

组合负载利用率通常应小于或等于1：

U ≤ 1

该方法适合进行初步估算。最终计算应按照同步带模组制造商提供的组合负载计算公式进行。

9. 同步带模组安全系数

安全系数用于补偿负载数据误差、额外运行阻力、装配误差、设备振动、冲击以及工作条件变化。

以上数值仅用于初步工程选型，并不是所有产品通用的固定标准。最终安全系数应结合制造商参数、设备风险评估和实际运行条件确定。

不建议只对负载质量乘以安全系数。更合理的方法是先计算实际驱动力和力矩，再对计算结果应用安全系数。

10. 驱动力转换为同步轮转矩

计算出设计驱动力后，可以估算主动同步轮需要的转矩：

Tpulley = Fdesign × r ÷ η

其中：

• T_pulley为主动同步轮转矩，单位为N·m。
• F_design为设计驱动力，单位为N。
• r为同步轮节圆半径，单位为m。
• η为机械传动效率。

如果同步带模组配置减速机，电机转矩可以按照以下公式估算：

Tmotor = Tpulley ÷ (i × ηg)

其中：

• i为减速机减速比。
• η_g为减速机传动效率。

电机选型还需要考虑：

• 电机和同步轮转动惯量
• 减速机转动惯量
• 电机峰值转矩
• 电机连续转矩
• 电机最高转速
• 伺服电机允许过载时间
• 减速过程中产生的再生制动能量

11. 同步带承载能力检查

同步带模组的设计驱动力必须低于同步带和同步轮系统允许的工作负载。

选型时应检查以下参数：

• 同步带允许拉力
• 同步带齿允许剪切力
• 同步带与同步轮的啮合齿数
• 同步带初始张紧力
• 同步轮直径
• 同步带宽度
• 同步带材料和抗拉芯线类型
• 同步带允许最高速度
• 加减速和换向频率
• 工作环境温度

增加同步带宽度可以提高同步带传递作用力的能力，但不能直接解决滑台力矩不足或导轨刚性不足的问题。同步带驱动能力与导轨承载能力需要分别检查。

12. 水平负载计算案例

某同步带模组采用水平安装，工作参数如下：

• 工件质量：25 kg
• 工装和运动夹具质量：8 kg
• 最大加速度：3 m/s²
• 估算摩擦阻力：40 N
• 外部工艺作用力：60 N
• 安全系数：1.5
• 工件重心偏移距离：0.18 m
• 运动中心线与负载重心之间的垂直距离：0.12 m

12.1 总运动质量

m = 25 + 8 = 33 kg

12.2 加速惯性力

Fa = 33 × 3 = 99 N

12.3 总驱动力

Fd = 99 + 40 + 60 = 199 N

12.4 设计驱动力

Fdesign = 199 × 1.5 = 298.5 N

同步带、同步轮、减速机和电机应能够在该工况下提供不低于298.5 N的设计驱动力。

12.5 工件重量产生的静态力矩

Mstatic = 25 × 9.81 × 0.18 = 44.15 N·m

12.6 加速度产生的动态力矩

Mdynamic = 25 × 3 × 0.12 = 9 N·m

如果两个力矩方向相同：

Mtotal = 44.15 + 9 = 53.15 N·m

最终选择的同步带模组需要同时满足298.5 N设计驱动力和53.15 N·m对应方向力矩的要求。

13. 垂直负载计算案例

某同步带模组采用垂直安装，工作参数如下：

• 工件质量：12 kg
• 工装和运动夹具质量：5 kg
• 向上加速度：2 m/s²
• 摩擦阻力：25 N
• 安全系数：2.0
• 主动同步轮节圆半径：0.025 m
• 传动效率：90%

13.1 总运动质量

m = 12 + 5 = 17 kg

13.2 向上驱动力

Fup = 17 × (9.81 + 2) + 25

Fup = 225.77 N

13.3 设计驱动力

Fdesign = 225.77 × 2.0 = 451.54 N

13.4 主动同步轮所需转矩

Tpulley = 451.54 × 0.025 ÷ 0.90

Tpulley = 12.54 N·m

13.5 静止保持力

Fhold = 17 × 9.81 = 166.77 N

伺服电机抱闸和机械防坠落机构应能够在电机停止或设备断电时安全保持整个垂直运动组件。

14. 加速时间对负载的影响

同步带模组加速度还可以根据速度变化和加速时间计算：

a = (v₂ - v₁) ÷ t

如果同步带模组在0.2秒内从0加速到2 m/s：

a = 2 ÷ 0.2 = 10 m/s²

如果在0.5秒内达到相同速度：

a = 2 ÷ 0.5 = 4 m/s²

缩短加速时间会明显增加惯性力、电机转矩、同步带张力和动态力矩。适当延长加减速时间，通常可以降低同步带模组规格和电机功率要求。

15. 倾斜安装负载计算

同步带模组与水平面形成θ角倾斜安装时，沿运动方向的重力分量为：

Fgravity-axis = m × g × sin θ

同步带模组倾斜向上运行时，总驱动力可以估算为：

Fd = m × a + m × g × sin θ + Ff + Fe

当θ为0°时，模组为水平安装；当θ为90°时，模组为垂直安装。

16. 常见负载计算错误

16.1 直接将负载质量作为驱动力

负载质量的单位是kg，而驱动力的单位是N。必须根据加速度和安装方向，将质量转换为作用力。

16.2 忽略工装和夹具质量

夹爪、安装板、传感器、拖链和其他运动轴可能占总运动质量的较大比例。

16.3 使用平均加速度

峰值驱动力计算应使用运动过程中的最大加速度和最大减速度。

16.4 忽略负载重心偏移

即使工件重量低于模组额定负载，如果悬臂距离较长，产生的力矩也可能超过滑台允许范围。

16.5 将水平负载与垂直负载等同

垂直同步带模组必须克服重力，通常还需要更高的安全系数、电机抱闸以及制动能量检查。

16.6 只检查电机转矩

电机功率较大并不代表同步带、导轨、滑台和安装结构能够承受相应负载。

16.7 忽略工作循环

即使单次运动的峰值负载没有超过限制，持续高速往复运行也可能导致电机发热、轴承磨损和同步带温度升高。

16.8 忽略急停减速度

设备紧急停止时产生的减速度和力矩，可能高于正常运行过程中的设定值。

17. 同步带模组选型检查表

选择同步带模组前，应确认以下参数：

• 总运动质量
• 工件重心位置
• 水平、垂直或倾斜安装方式
• 有效行程
• 最高运行速度
• 最大加速度和减速度
• 运动节拍和工作循环
• 外部工艺作用力
• 重复定位精度要求
• 俯仰、偏摆和滚转允许力矩
• 电机峰值转矩和连续转矩
• 同步带允许拉力和齿部负载
• 急停减速度
• 环境温度和污染程度
• 预期使用寿命
• 垂直轴抱闸和防坠落要求

18. 常见问题

同步带模组负载怎么计算？

首先统计总运动质量，然后使用F = m × a计算加速惯性力。根据安装方向加入重力、摩擦阻力和外部作用力，再根据负载重心位置计算力矩，最后应用安全系数。

额定负载是否等于允许驱动力？

不等于。额定负载主要描述滑台和导轨在规定条件下能够承受的载荷，而允许驱动力表示同步带和驱动系统能够传递的作用力，两项参数都需要检查。

垂直同步带模组如何计算负载？

垂直向上加速时，可以使用F = m × (g + a)计算基本驱动力，再加入摩擦阻力和外部作用力，并设置较高的安全系数。同时还需要检查电机抱闸、防坠落机构和再生制动能力。

加速度如何影响同步带模组负载？

惯性力与加速度成正比。加速度越高，电机转矩、同步带张力和动态力矩也越大。

同步带滑台力矩负载怎么计算？

力矩可以使用M = F × e计算。其中F为作用力，e为作用力到滑台参考点之间的垂直距离。

同步带模组应该使用多大的安全系数？

普通自动化设备初步选型可以采用1.5～2.0。垂直运动、高频往复、冲击或负载不确定的应用，可能需要采用2.0～3.0或更高的安全系数。

增加电机功率可以解决同步带模组过载吗？

不一定。更大的电机可以提供更高的驱动力，但不能提高滑台允许力矩，也不能直接提高导轨、同步带和安装结构的承载能力。

19. 总结

同步带模组负载计算不能只检查工件重量。完整的计算过程应同时考虑总运动质量、安装方向、加速惯性力、摩擦阻力、工艺作用力、静态负载、动态负载、力矩负载和安全系数。

水平同步带模组主要受到加速度和外部阻力影响，垂直同步带模组还需要持续克服重力，并配置可靠的负载保持和防坠落装置。对于偏心安装的负载，还需要分别检查俯仰、偏摆和滚转力矩。

完成驱动力和力矩计算后，应将结果与同步带模组的滑台允许负载、导轨允许力矩、同步带承载能力、同步轮转矩以及电机性能进行比较。通过系统计算，可以有效避免同步带跳齿、运行振动、定位误差、电机报警和零部件提前损坏等问题。
