同步带模组选择伺服电机还是步进电机？

伺服电机和步进电机都可以作为同步带模组的驱动电机。虽然两种电机都能带动同步轮旋转，使工作滑台沿直线导轨移动，但它们在运行速度、扭矩特性、位置反馈、控制精度、采购成本和控制复杂度等方面存在明显区别。

同步带模组究竟选择伺服电机还是步进电机，需要根据负载、运行速度、加速度、定位要求、运行节拍、工作频率和安装方向综合判断。仅根据电机额定功率或采购价格选型，可能导致扭矩不足、定位不稳定、振动过大，或者增加不必要的系统成本。

电机如何驱动同步带模组

在同步带模组中，电机通常通过直接连接、联轴器或减速机构带动主动同步轮旋转。主动同步轮驱动同步带运行，同步带再带动工作滑台沿直线导轨进行直线运动。

电机需要提供足够的输出扭矩，以克服以下负载：

• 工件负载惯量
• 滑台和同步带自身惯量
• 直线导轨摩擦阻力
• 加速和减速产生的惯性力
• 外部工艺阻力
• 垂直安装时的重力载荷

同步带模组所需的电机扭矩，可以理解为加速扭矩、摩擦扭矩和外部负载扭矩的组合。选型时还需要预留合理的安全余量，以应对负载变化和长期连续运行。

什么是步进电机？

步进电机每接收到一个脉冲信号，就按照固定角度转动一步。控制器通过发送脉冲数量控制移动距离，通过改变脉冲频率控制运行速度。

传统步进电机系统通常采用开环控制。控制器发送运动指令后，并不会直接确认电机是否已经准确到达指令位置。

步进电机控制简单、低速扭矩较好，而且系统成本相对较低，因此广泛应用于同步带模组和其他直线运动设备。

步进电机的优点

• 电机和驱动器采购成本较低
• 控制系统结构简单
• 停止时具有较大的保持扭矩
• 低速运行时扭矩表现较好
• 可以通过脉冲数量实现位置控制
• 适合简单的点到点定位运动

步进电机的局限性

• 随着电机转速升高，可用扭矩会逐渐下降
• 开环系统无法直接检测是否出现丢步
• 在某些运行速度下可能出现振动或共振
• 长时间保持位置时，电机温度可能较高
• 选型时需要预留足够的扭矩余量
• 不适合特别高的速度和加速度要求

当同步带模组的负载、加速度或外部阻力超过步进电机的可用扭矩时，开环步进电机可能无法完全跟随控制指令，从而导致实际位置与指令位置不一致，这种现象通常称为丢步。

什么是伺服电机？

伺服电机通常工作在闭环控制系统中。电机编码器持续检测电机的位置和转速，伺服驱动器将反馈信号与控制器发送的指令进行比较。

当实际位置或速度与指令存在偏差时，伺服驱动器会自动调整电机输出，从而减小运动误差。闭环控制使伺服电机在负载变化和动态运行条件下具有更稳定的性能。

伺服电机的优点

• 具备闭环位置和速度反馈
• 在较宽的转速范围内保持较好的扭矩性能
• 最高运行速度通常更高
• 加速和减速性能更好
• 可以自动修正位置偏差
• 高速运行更加平稳
• 适合高频率和连续运行设备
• 支持报警监控和故障诊断功能

伺服电机的局限性

• 电机和驱动器采购成本较高
• 参数设置相对复杂
• 部分设备需要进行伺服增益调试
• 对接线和电气安装要求较高
• 参数设置不合理可能产生振动或运行不稳定

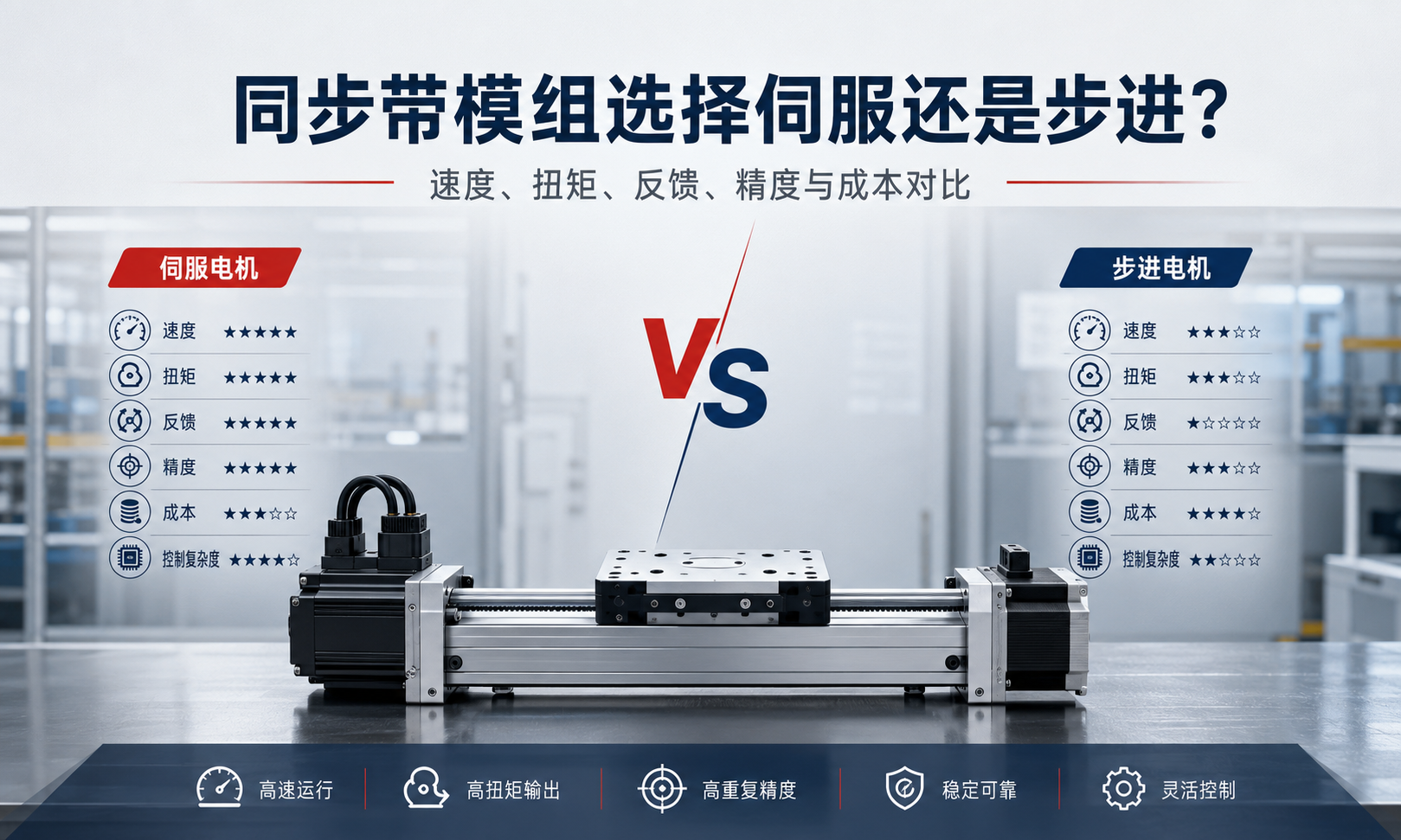

伺服电机与步进电机对比

对比项目	步进电机	伺服电机
控制方式	通常采用开环脉冲控制	采用带编码器反馈的闭环控制
低速扭矩	较好	较好，并且控制更加稳定
高速扭矩	转速升高后扭矩明显下降	在较宽转速范围内保持较强扭矩
最高速度	更适合低速和中速运行	更适合中高速运行
位置反馈	传统开环系统通常没有反馈	通常配备编码器反馈
丢步检测	开环系统无法直接检测丢步	可以监测并修正位置偏差
加速能力	中等	加速能力更强
运行平稳性	部分速度区间可能出现振动或共振	在较宽速度范围内运行更加平稳
位置保持	保持扭矩较大，但可能产生较多热量	通过闭环控制保持位置
控制复杂度	相对简单	参数设置和调试相对复杂
系统成本	较低	较高
典型应用	低速、简单和成本敏感型设备	高速、动态和高要求自动化设备

运行速度对比

运行速度是伺服电机和步进电机之间最明显的区别之一。

步进电机在低速状态下可以提供较大的输出扭矩，但随着转速升高，其可用扭矩通常会逐渐下降。当同步带模组需要进行长行程高速运动时，步进电机可能需要工作在较高转速范围，此时加速能力和扭矩余量可能不足。

伺服电机通常能够在更宽的转速范围内保持有效扭矩，因此更适合要求高运行速度、短循环时间以及频繁加减速的同步带模组。

以下应用通常更适合使用伺服电机：

• 长行程快速定位
• 高速取放设备
• 频繁启动和停止的运动轴
• 生产节拍较短的自动化设备
• 要求高速平稳运行的直线轴

输出扭矩与负载能力

电机扭矩必须根据实际运行转速进行判断，不能只参考停止状态下的保持扭矩。步进电机即使具有较大的保持扭矩，在高速运行时的实际可用扭矩也可能明显降低。

出现以下情况时，同步带模组所需的电机扭矩会增加：

• 移动负载增大
• 运行加速度提高
• 主动同步轮直径增大
• 工作滑台或夹具惯量增大
• 同步带模组采用垂直安装
• 运动过程中存在外部工艺阻力

伺服电机通常具备较好的短时过载能力，适合在加速阶段输出较大扭矩。当同步带轴需要快速加速较重的夹具，或者频繁进行正反向切换时，伺服电机的优势更加明显。

对于运行速度较低、负载适中，并且预留了足够扭矩余量的应用，步进电机仍然可以满足使用要求。

位置反馈与丢步风险

在开环步进系统中，控制器默认电机能够完成每一个指令步距。如果负载突然增大，或者电机输出扭矩不足，实际位置可能与指令位置产生偏差，而控制器无法立即发现。

伺服系统通过编码器反馈持续监测电机运动。如果位置跟随误差超过允许范围，伺服驱动器可以增加输出进行修正，或者发出报警信号。

对于不允许出现未检测定位误差的设备，例如高速上下料、自动装配和连续生产线，伺服电机通常更加合适。

需要注意的是，安装在电机上的编码器主要检测电机旋转位置，并不能直接检测同步带模组工作滑台的最终位置。同步带弹性、同步轮安装误差、机械间隙、结构变形和导轨精度，仍然会影响模组的实际定位性能。

控制精度对比

使用伺服电机并不代表同步带模组一定能够获得非常高的定位精度。同步带轴的最终精度取决于整个机械系统和控制系统，包括：

• 同步带节距精度
• 同步带张紧程度和刚性
• 同步轮加工和安装精度
• 直线导轨精度
• 工作滑台结构刚性
• 电机编码器分辨率
• 控制器指令分辨率
• 加减速和稳定时间设置
• 负载大小和力矩载荷

对于固定位置之间的重复移动，如果运行速度不高、负载稳定，并且步进电机选型合理，同样可以获得稳定的重复定位效果。

对于负载变化、高加速度、短稳定时间或连续运动应用，伺服电机通常具有更好的动态定位性能。

控制复杂度对比

步进电机系统通常更容易安装和调试。基础控制一般只需要脉冲、方向和使能信号，适合独立设备以及运动流程相对简单的机械。

伺服系统可能需要设置以下参数：

• 电子齿轮比
• 位置环增益
• 速度环增益
• 加速和减速参数
• 负载惯量比
• 陷波滤波器
• 扭矩限制
• 报警输出

现代伺服驱动器通常具有自动增益调整功能，但合理的参数设置仍然非常重要。增益过高可能导致同步带模组振动，增益过低则可能导致响应速度慢、定位稳定时间过长。

采购成本对比

步进电机和步进驱动器的初始采购成本通常较低，接线和调试也相对简单，因此可以降低基础设备的制造成本。

伺服系统通常包含编码器、伺服驱动器和更复杂的控制功能，初始投入相对较高。但是，选型时不能只比较电机的采购价格。

当设备存在以下要求时，伺服电机可能降低整体运行成本：

• 需要提高生产效率
• 需要缩短运行节拍
• 需要自动检测运行故障
• 需要减少定位失败
• 需要在负载变化时保持稳定运行
• 需要长期连续高频率生产

对于简单的低速运动轴，使用伺服电机可能增加成本，却无法带来明显的生产优势。对于高速生产设备，仅为了降低初始成本而选择步进电机，则可能限制整机速度和生产能力。

闭环步进电机是否值得选择？

闭环步进电机是在步进电机基础上增加编码器，驱动器通过位置反馈判断电机是否跟随运动指令。

这种方案可以降低未检测丢步的风险，整体性能通常优于传统开环步进系统。在成本和性能方面，闭环步进通常处于普通步进电机和伺服电机之间。

但闭环步进电机并不能完全替代伺服电机。它在高速扭矩、加速性能和控制响应方面，仍然会受到步进电机自身结构的限制。

以下情况可以考虑使用闭环步进电机：

• 担心开环系统出现丢步
• 设备运行速度处于中等范围
• 预算低于完整伺服系统
• 需要基础的位置误差监控功能

水平同步带模组如何选择电机？

水平安装的同步带模组可以使用步进电机，也可以使用伺服电机，主要根据负载、速度和运行节拍进行判断。

以下水平运动应用可以优先考虑步进电机：

• 负载适中
• 运行速度为低速或中速
• 主要进行简单的分度定位
• 启动和停止频率不高
• 设备对采购成本比较敏感

以下水平运动应用通常更适合使用伺服电机：

• 移动负载较重
• 需要高速定位
• 加速度要求较高
• 需要频繁改变运动方向
• 生产循环时间较短
• 需要运动报警和状态监控

垂直同步带模组如何选择电机？

垂直安装时需要特别考虑重力，因为电机不仅要带动负载移动，还必须防止负载向下坠落。

对于垂直同步带模组，通常建议选择带抱闸的伺服电机，尤其是在负载较重，或者断电后存在坠落风险的情况下。

电机抱闸主要用于电机停止或断电时保持垂直轴位置，一般不应作为正常运行过程中的主要动态制动装置。

轻负载垂直轴也可以使用步进电机，但设计时必须评估：

• 向上加速时的可用扭矩
• 长时间保持位置时的电机发热
• 断电后的防坠落措施
• 机械制动器或配重机构
• 合理的安全系数

不同应用的电机选择建议

应用要求	推荐电机	推荐原因
低速物料输送	步进电机	控制简单，低速扭矩较好
基础点到点定位	步进电机	适合负载稳定的经济型设备
高速取放	伺服电机	速度、加速度和动态响应更好
长行程快速移动	伺服电机	高速状态下具有更好的扭矩性能
负载变化的自动化设备	伺服电机	闭环控制更容易适应负载变化
成本敏感的检测工装	步进电机	速度和负载适中时更经济
垂直升降轴	带抱闸伺服电机	动态控制和断电保持能力更好
需要反馈的中速运动轴	闭环步进或伺服电机	根据加速度和预算进行选择
连续工业生产	伺服电机	适合高工作频率和故障监控

电机选型前需要确认哪些参数？

为同步带模组选择伺服电机或步进电机之前，应确认以下信息：

1. 总移动负载是多少？
2. 要求的直线运行速度是多少？
3. 需要多大的加速度和减速度？
4. 同步带模组的有效行程是多少？
5. 运动轴启动和停止的频率是多少？
6. 模组采用水平安装还是垂直安装？
7. 定位精度和重复定位精度要求是多少？
8. 运行过程中负载是否会发生变化？
9. 是否需要位置反馈和故障检测？
10. 需要预留多大的安全系数？
11. 现有控制器支持哪些信号和通信方式？
12. 可以接受的整体系统成本是多少？

常见电机选型错误

只根据保持扭矩选择步进电机

步进电机保持扭矩是在停止状态下测得的，不能直接代表运动状态下的输出扭矩。尤其是在高速运行时，实际可用扭矩可能明显降低。

忽略负载惯量

即使电机静态扭矩足够，如果移动惯量过大，仍然可能出现加速缓慢的问题。选型时应同时考虑电机惯量、同步轮惯量、同步带惯量和负载惯量。

没有预留足够的扭矩余量

电机长期接近最大扭矩运行，可能增加电机过热、步进电机丢步或伺服驱动器报警的风险。

认为伺服电机可以消除所有机械误差

伺服编码器只能控制电机旋转位置，无法完全消除同步带弹性、机架变形、同步轮误差和导轨精度误差。

忽略垂直轴安全措施

垂直同步带模组在断电后可能出现负载下坠，因此可能需要带抱闸电机、配重机构或机械防坠落装置。

只比较电机采购价格

采购成本最低的电机可能降低初始投入，但也可能限制设备的运行速度、生产效率和可靠性。电机应根据整体应用要求进行选择。

结论

步进电机适合负载适中、运行速度较低或中等、运动流程固定，并且预算有限的同步带模组。它具有控制简单、低速扭矩较好和系统成本较低等优点，能够满足基础定位和物料输送需求。

伺服电机更适合高速、高加速度和高运行频率的同步带模组。闭环位置反馈、更好的高速扭矩和故障监控能力，使其在动态负载和负载变化条件下具有更稳定的运行性能。

闭环步进电机可以作为中间方案，适合需要位置反馈，但又不需要完整伺服系统动态性能的设备。

最终选型应根据实际负载、运行速度、加速度、行程、安装方向、定位要求和工作频率综合判断。将电机与同步带模组、同步轮尺寸、控制器和机械结构统一评估，才能保证系统具有可靠的运动性能，同时避免不必要的成本增加。
