同步带模组技术参数详解

同步带模组是一种利用齿形同步带与同步轮传递动力，将电机旋转运动转换为直线运动的自动化执行机构。它通常将同步带、主动同步轮、从动同步轮、直线导轨、导轨滑块、工作滑台、铝合金型材、轴承、电机安装座及张紧机构集成为一个完整的直线运动单元。

在选择同步带模组时，不能只看最高速度或最大负载中的某一个参数。模组的实际性能取决于负载、行程、速度、加速度、安装方向、运行频率、定位要求、电机容量以及容许力矩之间的综合关系。

例如，某款同步带模组在空载状态下可以达到较高速度，但安装较重的工装后，可能需要降低运行速度和加速度。又如，模组的垂直负载能力虽然满足要求，但如果负载重心距离滑台中心过远，产生的倾覆力矩仍然可能超过导轨系统的容许范围。

本文将系统解析同步带模组技术参数，包括负载能力、行程长度、最高速度、加速度、重复定位精度、定位精度、同步带宽度、同步轮直径、电机功率及静态容许力矩，帮助工程师更加准确地进行同步带模组选型。

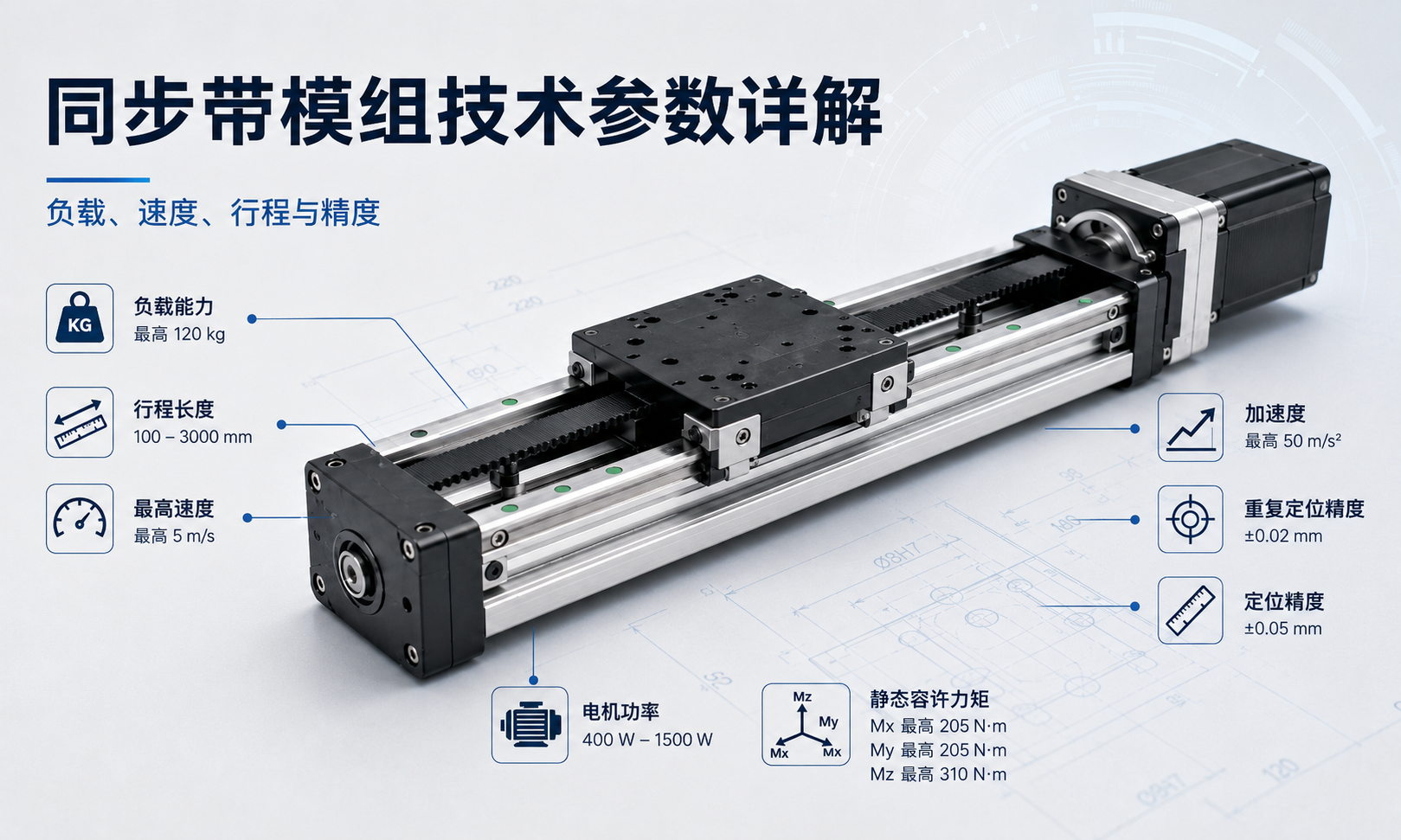

同步带模组负载、行程、速度、加速度、重复定位精度、电机功率及静态容许力矩等技术参数 — 同步带模组的主要技术参数，包括负载能力、行程长度、最高速度、加速度、重复定位精度、定位精度、电机功率及静态容许力矩。

同步带模组主要技术参数概览

同步带模组的技术参数主要用于说明模组的机械承载能力、运动性能和使用限制。通过这些参数，可以判断模组是否能够安全、稳定地完成设备所要求的直线运动。

技术参数	参数含义	主要作用
负载能力	滑台能够承受并移动的载荷	影响导轨寿命、加速度、电机选型和运行安全
行程长度	滑台可以实际移动的有效距离	决定模组能否覆盖设备所需工作范围
最高速度	滑台允许达到的最大运行速度	影响设备节拍和生产效率
加速度	滑台速度变化的快慢	影响运动节拍、动态载荷和振动
重复定位精度	多次返回同一位置时的偏差范围	决定重复作业过程中的位置稳定性
定位精度	实际位置与指令位置之间的偏差	决定模组的绝对位置控制能力
同步带宽度	齿形同步带的横向宽度	影响传动力、刚性和承载能力
同步轮直径	主动轮与从动轮的节圆直径	影响运行速度、驱动扭矩和运动分辨率
电机功率	驱动模组运行所需的电机输出能力	决定模组可实现的速度、推力和加速度
静态容许力矩	滑台能够承受的倾覆或扭转载荷	避免导轨过载、变形和提前磨损

负载能力

负载能力是同步带模组选型时首先需要确认的参数之一，表示滑台在规定安装方式和运行条件下能够安全承受并驱动的载荷。

计算模组负载时，不能只计算被搬运工件的重量，还应包括安装在滑台上的全部运动部件，例如：

被搬运的产品或工件
夹爪、真空吸盘和夹紧机构
安装板、连接板和支架
相机、传感器和检测设备
线缆、拖链及气管
安装在当前滑台上的其他运动轴

如果只计算工件重量，而忽略工装、安装板和线缆的质量，容易导致模组实际运行负载超过设计范围，进而出现电机过载、同步带拉伸、振动增大或导轨寿命下降等问题。

水平负载与垂直负载

同步带模组在水平、垂直和侧挂安装状态下的容许负载通常并不相同。

水平安装时，电机主要用于克服摩擦力、加速力以及外部工艺阻力。垂直安装时，电机除了需要驱动负载加速运行，还必须持续克服负载自身的重力。

因此，垂直安装同步带模组时，应重点确认以下条件：

滑台及全部运动部件的总质量
向上运行时所需的加速度
向下运行时的减速度
电机持续扭矩和峰值扭矩
制动器的保持能力
断电或急停时的防坠落措施

垂直轴通常建议使用带抱闸的伺服电机，必要时还可以增加配重、气缸平衡机构或机械防坠装置。

静态负载与动态负载

静态负载是指滑台停止时能够承受的重量，动态负载则是模组在反复运行过程中，仍然能够满足速度、加速度、精度和寿命要求的载荷。

某些模组虽然能够承受较大的静态重量，但在高速往复运行时，为了控制惯性力、振动和导轨磨损，实际动态负载需要明显降低。

因此，在自动化设备选型中，动态负载能力通常比单纯的静态承重能力更具有参考价值。

行程长度

行程长度是指同步带模组滑台可以实际使用的直线移动距离。由于同步带传动不受长丝杆临界转速的明显限制，因此同步带模组特别适合中长行程和超长行程运动。

根据模组规格、同步带结构、型材刚性和实际应用要求，同步带模组的行程可以从几百毫米扩展到数米。

确定行程时，需要区分以下几个尺寸概念：

有效行程：滑台实际可使用的运动距离
模组总长：整套模组从一端到另一端的整体长度
安全余量：为减速、限位和误差预留的额外距离
机械余程：正常工作范围之外可用于安全保护的距离

模组总长度始终大于有效行程，因为模组两端还需要布置同步轮、轴承、端座、张紧机构和电机连接结构，滑台本身也会占用一定长度。

长行程设计需要注意的问题

行程变长后，不仅模组尺寸会增加，还会对型材刚性、同步带振动和安装方式产生影响。长行程同步带模组通常需要重点检查：

铝合金底座的挠度和变形
同步带张力和运行振动
直线导轨的安装直线度
底部支撑点之间的距离
拖链长度及弯曲半径
温度变化造成的热膨胀
长行程状态下的最高运行速度

对于超长行程模组，应在底座下方设置多个安装支撑点。如果支撑间距过大，铝型材可能发生下挠，造成导轨不平行、运行阻力增加、噪声增大和定位稳定性下降。

最高速度

最高速度表示同步带模组滑台在规定条件下允许达到的最大直线运行速度。高速运动是同步带模组相对于许多滚珠丝杆模组的重要优势之一。

同步带传动不需要高速旋转长丝杆，因此在长行程条件下，通常能够实现更高的运行速度。但是，产品手册中的最高速度并不一定等于设备可以长期连续运行的速度。

同步带模组的实际最高速度通常受到以下因素影响：

移动负载大小
模组有效行程
同步带节距和宽度
同步轮直径
电机最高转速
加速和减速距离
导轨润滑状态
模组安装刚性
设备运行频率
预期使用寿命

模组在轻载状态下可能达到产品标称的最高速度，但当负载增加后，为了控制同步带拉力、机械振动和电机负荷，通常需要降低运行速度。

最高速度与运行节拍

最高速度并不能单独决定设备节拍。对于短行程应用，滑台可能还没有加速到最高速度，就已经需要开始减速。

在这种情况下，加速度和减速度对运行节拍的影响可能大于最高速度。因此，选型时应根据完整的运动曲线计算实际运行时间，而不是只比较不同模组的最高速度参数。

加速度

加速度表示同步带模组滑台速度增加或降低的快慢。对于搬运上下料、包装、分拣和高速取放等频繁往复运动场景，提高加速度可以明显缩短单次运动时间。

但加速度越高，模组产生的动态作用力也越大，其基本关系可以表示为：

动态作用力＝运动质量×加速度

当负载或加速度增加时，同步带、同步轮、轴承、导轨滑块、工作滑台和电机都需要承受更大的动态载荷。

加速度设置过高可能引起以下问题：

同步带齿部变形或跳齿
滑台运行振动增大
伺服电机过载报警
停止位置不稳定
紧固件松动
导轨和轴承磨损加快
设备结构产生共振

因此，加速度应根据实际负载、运动距离、设备刚性和工艺要求进行设定。相比突然变化的梯形速度曲线，使用平滑的S形加减速曲线通常能够降低机械冲击和振动。

重复定位精度

重复定位精度是指同步带模组在相同条件下多次运行至同一目标位置时，实际停止位置之间的偏差范围。

在包装、搬运、分拣、取放、上下料和视觉检测等重复性自动化作业中，重复定位精度通常是一项非常重要的性能指标。

同步带模组的重复定位精度主要受到以下因素影响：

同步带刚性和齿部啮合状态
同步带张力是否稳定
减速机回程间隙
同步轮加工精度
电机编码器分辨率
导轨和滑块间隙
伺服控制参数
负载变化
环境温度变化
滑台接近目标位置的方向

对于在多个固定工位之间反复运动的自动化设备，重复定位精度往往比绝对定位精度更加重要。只要模组每次都能稳定返回同一位置，即使存在可以校准的固定偏差，也可能满足实际生产要求。

单向重复定位与双向重复定位

单向重复定位是指滑台每次都从相同方向接近目标位置；双向重复定位则是滑台分别从两个方向接近同一目标位置。

由于同步带弹性、传动间隙和受力方向变化，双向重复定位精度通常比单向重复定位精度更容易受到影响。

需要较高双向定位一致性的应用，应使用张力稳定的同步带、低背隙减速机、高分辨率编码器，并对伺服控制参数进行合理调整。

定位精度

定位精度表示同步带模组的实际停止位置与控制系统指令位置之间的偏差。

定位精度与重复定位精度并不是同一个概念。某个模组可能每次都能够稳定停止在相同位置，但这个位置与控制系统要求的位置始终存在固定偏差。此时，模组的重复定位精度可能较好，但绝对定位精度并不一定高。

同步带模组定位精度可能受到以下因素影响：

同步带节距误差
同步轮节圆直径误差
同步带弹性伸长
温度变化造成的热膨胀
控制系统分辨率
编码器反馈精度
模组底座直线度
设备安装误差
负载变化
机械结构弹性变形

同步带模组的主要优势是高速、长行程和高效率，而不是微米级绝对定位。半导体对位、精密加工和高精度测量等应用通常更适合选择滚珠丝杆模组或直线电机模组。

如果应用既需要长行程和高速，又需要更高的绝对定位精度，可以增加外部光栅尺、磁栅尺或其他直线位置反馈装置，并通过激光测量和软件补偿降低系统误差。

同步带宽度

同步带宽度会直接影响同步带的传动力、抗拉能力和传动刚性。通常情况下，同步带越宽，能够承受的拉力越大，在相同载荷下产生的弹性伸长也越小。

同步带宽度应根据以下条件综合选择：

移动负载
运行加速度
所需驱动力
模组行程长度
运行频率
同步轮直径
预期使用寿命
设计安全系数

同步带过窄，可能出现拉伸量过大、定位稳定性下降或齿部提前磨损等问题。同步带过宽，则会增加同步轮尺寸、传动惯量、模组体积和制造成本。

除宽度外，同步带内部的抗拉层材料也会影响整体性能。部分同步带采用钢丝绳芯、芳纶纤维或其他高强度材料，以提高同步带刚性并减少负载作用下的伸长。

同步轮直径

同步轮直径会影响模组的运行速度、电机扭矩、同步带弯曲应力和运动分辨率。

在电机转速相同的条件下，主动同步轮直径越大，每转一圈带动同步带移动的距离越长，因此可以获得更高的直线速度。但是，同步轮直径增大后，为了获得相同的直线驱动力，电机需要输出更大的扭矩。

较小的同步轮可以提高机械传动力，并使每转一圈对应的直线位移减小，从而改善控制分辨率。但同步轮过小会增加同步带弯曲程度，可能缩短同步带疲劳寿命。

因此，同步轮直径应同时满足运动速度、驱动扭矩、控制分辨率和同步带最小弯曲半径要求。

同步轮与直线位移的关系

同步轮每转一圈所产生的直线位移，通常由同步带节距和同步轮齿数决定：

同步轮每转直线位移＝同步带节距×同步轮齿数

例如，在同步带节距保持不变的情况下，同步轮齿数越多，电机每转一圈对应的滑台移动距离越长。

这一参数会直接影响电机所需转速、控制系统脉冲当量以及模组的理论运动分辨率。

电机功率与驱动扭矩

电机功率必须能够满足负载加速、克服摩擦、抵抗外部工艺力以及保持目标速度等要求。同步带模组通常使用伺服电机或步进电机进行驱动。

电机选型需要考虑以下因素：

全部运动部件的总质量
水平、垂直或倾斜安装方式
目标运行速度
加速度和减速度
主动同步轮直径
减速机传动比
外部加工或推拉阻力
机械传动效率
设备运行频率
设计安全系数

电机不能只根据负载重量进行选择。一个重量较轻但需要高速加速的负载，其峰值扭矩需求可能高于一个重量较大但低速平稳运行的负载。

持续扭矩与峰值扭矩

持续扭矩是电机可以长时间输出而不会过热的扭矩。峰值扭矩则是在加速、减速或抵抗短时冲击负载时能够短时间输出的最大扭矩。

电机选型时，应同时验证：

加速阶段的峰值扭矩是否超过电机限制
减速阶段的再生能量是否超过驱动器容量
完整运行周期的均方根扭矩是否低于持续扭矩
电机最高转速是否满足模组最高速度要求

伺服电机与步进电机

伺服电机适合高速、高加速度和闭环定位应用。它能够通过编码器实时反馈位置和速度，并在负载变化时保持较好的动态响应能力。

步进电机适合速度较低、负载适中并且更关注成本和控制简便性的应用。但如果步进电机容量不足，在快速加速或负载突然变化时可能出现失步问题。

静态容许力矩

选型同步带模组时，仅确认负载重量是不够的，还必须检查滑台能够承受的静态容许力矩。

当负载重心偏离滑台中心时，会形成杠杆作用。即使负载重量没有超过额定值，也可能因为安装位置偏移而对导轨滑块产生过大的倾覆力矩。

同步带模组的容许力矩通常分为三个方向：

俯仰力矩：负载围绕横向轴前后倾斜产生的力矩
偏摆力矩：负载围绕垂直轴左右摆动产生的力矩
滚转力矩：负载围绕模组运动方向发生扭转产生的力矩

静态力矩可以通过以下基本关系估算：

负载力矩＝作用力×作用点到参考中心的距离

例如，将较重的夹具安装在距离滑台表面很高的位置，会比将同样重量的夹具紧贴滑台安装产生更大的倾覆力矩。

降低负载力矩的方法

当负载力矩超过模组允许范围时，可以通过以下方式进行改善：

将负载重心靠近滑台中心
使用尺寸更大的工作滑台
增加导轨滑块之间的间距
采用两根同步带模组平行驱动
增加外部辅助导向机构
降低运行加速度
使用更宽的连接安装板
将负载分配到多个滑台上

如果设备同时存在多个方向的力和力矩，应按照模组制造商提供的综合负载计算方法，计算各方向载荷比例之和。

影响标称技术参数的实际因素

产品样本中的技术参数通常是在规定测试条件下得到的。实际设备的安装方式、环境和运行频率发生变化后，模组允许使用的参数可能需要降低。

常见的降额因素包括：

垂直或倾斜安装
长行程且底部支撑不足
环境温度较高
长时间连续高速运行
粉尘、水汽或化学物质污染
外部冲击和设备振动
负载重心偏移较大
频繁进行急停
直线导轨润滑不足
安装基面平面度不合格

对于高频、高速或重载应用，不建议所有参数都长期运行在产品样本规定的极限值，应根据设备工况保留合理的安全余量。

如何选择合适的同步带模组参数

同步带模组选型应根据完整运动工况进行，而不是只依据某一个参数。一个较为完整的选型流程包括：

计算工件、工装、安装板和线缆等全部运动质量。
确定有效行程，并预留减速和限位安全距离。
确认模组采用水平、垂直、侧挂还是倾斜安装。
确定设备节拍、最高速度、加速度和减速度。
计算外部阻力以及滑台受到的各方向力矩。
明确重复定位精度和绝对定位精度要求。
根据驱动力选择同步带宽度和同步轮规格。
计算电机转速、持续扭矩和峰值扭矩。
检查型材刚性、底部支撑间距和导轨寿命。
根据运行频率和使用环境设置安全系数。

最终选择的同步带模组必须同时满足全部条件。即使某个型号的负载能力满足要求，如果其容许力矩、速度、电机扭矩或安装刚性不满足要求，仍然不能作为合适的选型方案。

同步带模组参数选型示例

假设某自动搬运设备需要将一套20千克的工装沿着2000毫米行程进行往复移动，并要求滑台达到较高运行速度，在多个上下料工位准确停止。

在这种情况下，不能只选择额定负载超过20千克的同步带模组，还需要进一步确认：

工装、工件、线缆和安装板的总质量
达到目标节拍所需的加速度
用于加速和减速的实际距离
2000毫米行程下同步带的振动情况
负载重心与滑台中心之间的偏移距离
每个工位所要求的重复定位精度
同步轮直径对应的电机转速
加速阶段所需要的峰值扭矩
铝型材底部的安装支撑间距

只有完成这些综合计算，才能判断所选同步带模组是否能够长期稳定运行。

同步带模组与滚珠丝杆模组参数对比

对比参数	同步带模组	滚珠丝杆模组
行程长度	适合长行程和超长行程	通常受到丝杆长度和临界转速限制
最高速度	通常较高	取决于丝杆导程、长度和转速
加速度	传动部件质量较低，可实现较高加速度	可能受到丝杆旋转惯量限制
重复定位精度	适合大多数工业自动化应用	通常更适合精密定位
绝对定位精度	一般为中等水平	通常更高
维护要求	结构简单，维护相对方便	需要定期对丝杆进行润滑
典型应用	搬运、包装、分拣和长距离运动	精密装配、加工和高精度定位
