线性模组速度计算指南

线性模组速度计算不是简单地用行程除以运行时间，也不能只根据电机额定转速判断模组能达到多快。完整的速度计算需要同时考虑有效行程、目标节拍、加速度、减速度、运动曲线、传动方式、负载质量、电机转速以及各机械部件的速度限制。

线性模组的实际运行速度由传动机构、电机和控制系统共同决定。电机提供转速与扭矩，滚珠丝杆、同步带、齿轮齿条或直线电机将驱动力转换为直线运动，导向系统负责承受载荷并保持运动精度，控制器则按照设定的速度曲线完成加速、匀速、减速和定位。

本文将说明如何计算线性模组的理论速度、加速距离、减速距离、运行时间和电机转速，并介绍三角形、梯形及S形运动曲线的适用条件，以及不同传动方式需要校核的最高速度限制。

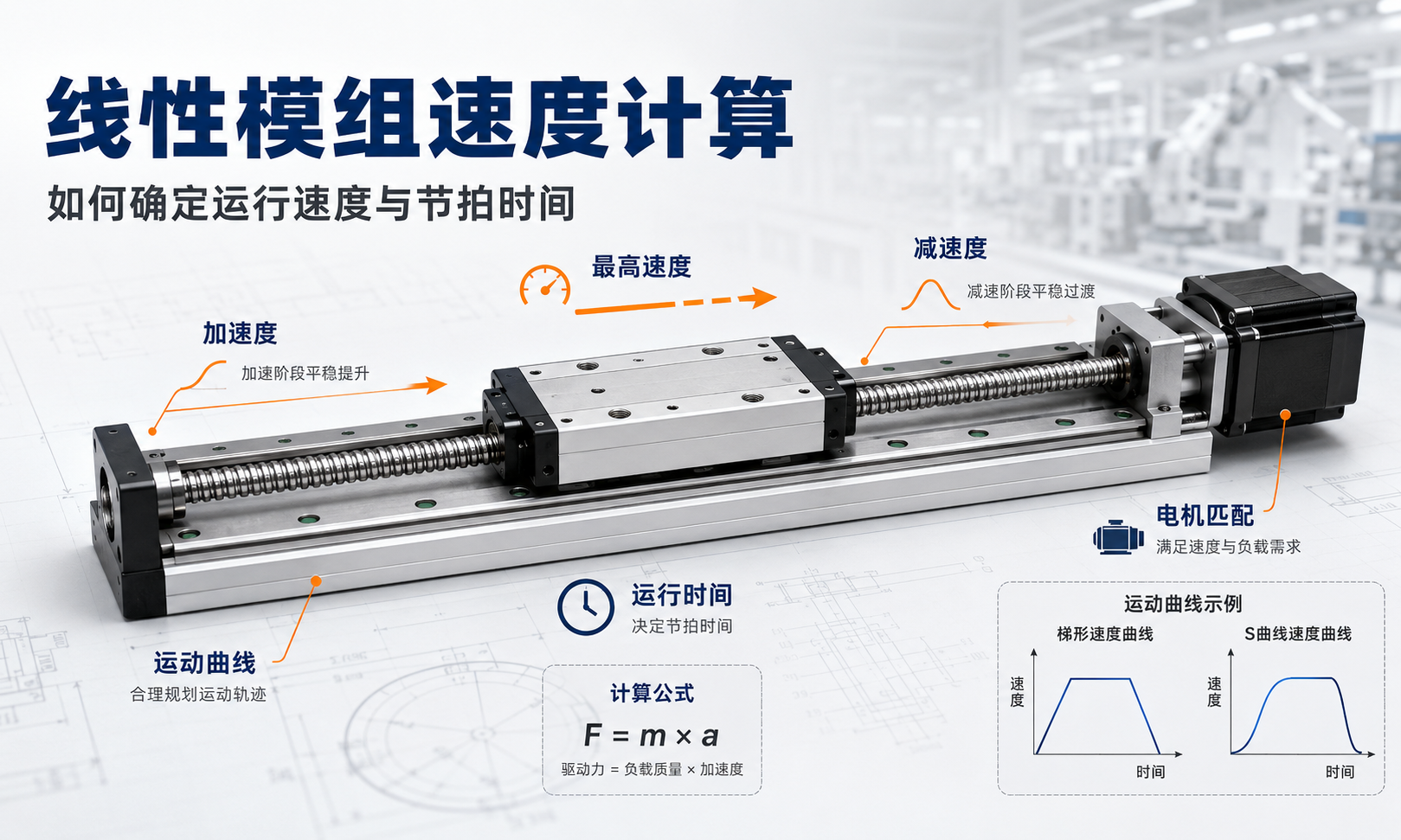

线性模组速度计算示意图，展示最高速度、加速度、减速度、运动曲线、运行时间和电机匹配 — 线性模组速度计算示意，包括最高运行速度、加减速阶段、运动曲线、节拍时间及电机匹配关系。

线性模组速度计算需要解决哪些问题

一次完整的速度计算不只是得到一个最高速度数值，而是要判断运动轴能否在规定行程内按照目标节拍完成加速、运行、减速和稳定定位。

计算通常需要回答以下问题：

根据行程和目标运行时间，需要多大的平均速度和峰值速度？
运动轴是否有足够距离完成加速和减速？
运动过程属于三角形速度曲线还是梯形速度曲线？
滚珠丝杆、同步带或齿轮齿条需要达到多高转速？
电机在目标转速下是否仍能提供足够扭矩？
丝杆临界转速、同步带允许线速度及齿轮啮合速度是否满足要求？
实际控制器使用S曲线后，运行时间会增加多少？
加速、减速、停留和工艺动作是否全部计入设备节拍？

计算主线：先确定行程、目标时间和运动曲线，再计算加速距离、减速距离和峰值速度；随后将直线速度换算为丝杆、带轮、齿轮或电机转速，最后校核电机扭矩、传动机构、导向系统和控制器限制。

明确线性模组速度计算的输入参数

进行计算前，应先确定运动轴的真实运行条件。除了有效行程和目标速度，还需要考虑负载、安装方向、工艺动作、停止时间和控制器曲线设置。

符号	参数含义	常用单位
L	单次有效移动距离	mm
t	运动时间	s
v	直线运行速度	mm/s或m/s
vmax	运动过程中的峰值速度	mm/s
a	加速度	mm/s²或m/s²
d	减速度幅值	mm/s²或m/s²
ta	加速时间	s
tc	匀速运行时间	s
td	减速时间	s
Sa	加速阶段移动距离	mm
Sc	匀速阶段移动距离	mm
Sd	减速阶段移动距离	mm
n	丝杆、带轮、齿轮或电机转速	r/min
p	滚珠丝杆导程	mm/rev
z	同步带轮齿数	齿
Pb	同步带节距	mm
D	带轮或齿轮节圆直径	mm
m	移动总质量	kg
F	驱动推力	N

所有计算必须使用统一单位。例如，当速度使用mm/s时，行程和加速度也应分别使用mm和mm/s²。单位混用是线性模组节拍计算中最常见的错误之一。

区分平均速度、峰值速度和最高允许速度

平均速度、峰值速度和最高允许速度是三个不同概念，不能相互替代。

平均速度

忽略加减速和停留时间时，平均速度可以简单表示为：

v_平均 = L / t

该公式只能用于初步估算。对于定位运动，运动轴不可能在启动瞬间直接达到最高速度，因此实际所需峰值速度通常高于平均速度。

峰值速度

峰值速度是单次运动过程中实际达到的最高直线速度。其大小由行程、加速度、减速度、目标运行时间和运动曲线共同决定。

在短行程中，运动轴可能刚完成加速就需要立即减速，无法进入匀速阶段。此时峰值速度低于控制器设定的最高速度。

最高允许速度

最高允许速度是机械系统和控制系统能够长期可靠运行的速度上限。它不应只由电机最高转速决定，而应取所有已确认限制中的最小值：

v_允许 = min（电机转速限制，传动机构限制，导轨限制，轴承限制，控制器限制，工艺稳定性限制）

实际设定速度还应为温升、润滑状态、负载变化、安装误差和长期磨损保留适当余量。

加速度对线性模组运行时间的影响

加速度决定运动轴达到目标速度所需的时间和距离。加速度越高，加速时间越短，但电机推力、传动载荷、导轨力矩和结构振动也会随之增加。

从静止状态加速到目标速度时：

ta = v / a

加速阶段移动距离为：

Sa = v² / (2a)

加速产生的惯性力为：

F_惯性 = ma

如果负载重心高于滑台或偏离导轨中心，惯性力还会产生附加动态力矩：

M_动态 = F_惯性 × e

因此，加速度不能只根据目标节拍确定，还必须与电机峰值扭矩、传动机构承载能力、导轨允许力矩和安装结构刚性一起校核。

减速度与制动工况

减速度决定运动轴从运行速度降至停止所需的时间和距离。虽然减速度与加速度的运动公式相似，但其电机工作状态和机械影响并不完全相同。

从速度v减速至停止时：

td = v / d

减速阶段移动距离为：

Sd = v² / (2d)

减速产生的惯性力幅值为：

F_减速 = md

减速时，惯性力方向与运动速度方向相反。对于水平轴，电机通常需要吸收负载动能；对于垂直轴，还必须结合重力方向分别分析上升减速和下降减速。

减速度过高可能导致以下问题：

电机峰值制动扭矩不足
伺服驱动器产生过压或再生报警
同步带齿面冲击或跳齿
滚珠丝杆、联轴器和轴承受到冲击载荷
负载发生滑移或夹具松动
模组本体和安装结构产生振动
停止后需要更长的稳定时间

正常减速度和紧急停止减速度应分开设定。紧急停止属于安全工况，不能简单使用正常生产循环中的减速参数代替。

三角形与梯形运动曲线的判定

线性模组常用的速度曲线包括三角形曲线、梯形曲线和S形曲线。其中，三角形和梯形曲线可以通过基本运动公式进行计算。

梯形运动曲线

梯形曲线由加速段、匀速段和减速段组成。运动轴先加速到设定峰值速度，保持一段恒定速度，再减速至停止。

已知目标峰值速度v、加速度a和减速度d时：

Sa = v² / (2a)

Sd = v² / (2d)

如果满足：

Sa + Sd ≤ L

说明行程足够完成加速和减速，并且可能存在匀速段。匀速距离为：

Sc = L - Sa - Sd

各阶段时间为：

ta = v / a

tc = Sc / v

td = v / d

总运行时间为：

t_总 = ta + tc + td

三角形运动曲线

如果加速距离和减速距离之和大于总行程，运动轴就没有足够距离达到设定最高速度。此时运动曲线为三角形，运动轴加速到实际峰值速度后立即开始减速。

当起始速度和结束速度均为零时，实际峰值速度为：

v_峰值 = √[2Lad / (a + d)]

相应的加速和减速时间为：

ta = v_峰值 / a

td = v_峰值 / d

总运行时间为：

t_总 = ta + td

当加速度和减速度相等，即a = d时，公式可以简化为：

v_峰值 = √(aL)

t_总 = 2√(L / a)

S形运动曲线与加加速度限制

S形曲线通过限制加速度的变化速率，也就是限制加加速度，对加速和减速过程进行平滑处理。相比普通梯形曲线，S形曲线可以减少机械冲击、结构振动、同步带弹性变形和负载晃动。

S形曲线尤其适合以下应用：

高重心或悬伸负载
液体搬运和易晃动物料
视觉检测和精密定位
高速取放设备
柔性较大的多轴结构
对停止稳定时间要求较高的设备

需要注意的是，在相同最高速度和最大加速度限制下，S形曲线通常会比理想梯形曲线占用更多时间和行程。实际运行时间应根据控制器中的加加速度、平滑时间或S曲线比例重新计算或通过控制软件模拟。

不同传动方式的线性速度换算

完成运动曲线计算后，需要将所需直线速度换算为传动机构和电机转速。不同类型线性模组采用的换算关系不同。

滚珠丝杆线性模组

滚珠丝杆每旋转一圈，滑台移动一个导程。线性速度计算公式为：

v = np / 60

其中：

v为线性速度，单位为mm/s。
n为丝杆转速，单位为r/min。
p为丝杆导程，单位为mm/rev。

根据所需线性速度反算丝杆转速：

n = 60v / p

例如，目标速度为1000 mm/s，丝杆导程为20 mm/rev：

n = 60 × 1000 / 20 = 3000 r/min

计算出丝杆转速后，还必须核对：

电机最高允许转速
滚珠丝杆临界转速
丝杆直径和有效长度
丝杆支撑方式
滚珠螺母允许转速或DN值
轴承允许转速
高速运行时的振动、噪声和温升

长行程滚珠丝杆在高速旋转时可能出现振动、弯曲或甩动，因此理论转速达到要求并不代表实际结构能够安全运行。

同步带线性模组

同步带轮每转一圈，皮带移动的距离等于带轮齿数与同步带节距的乘积：

v = zPb n / 60

其中：

z为主动带轮齿数。
Pb为同步带节距，单位为mm。
n为主动带轮转速，单位为r/min。

如果已知主动带轮节圆直径，也可以使用：

v = πDn / 60

同步带模组的最高速度还受到以下因素限制：

同步带允许线速度
带轮啮合齿数
带齿剪切承载能力
同步带预紧力
长行程皮带振动
带轮和轴承允许转速
高速换向时的弹性伸长

齿轮齿条线性模组

对于齿轮齿条传动，线性速度可以根据齿轮节圆直径计算：

v = πDn / 60

如果电机与齿轮之间安装减速机，应先根据减速比换算齿轮实际转速。

齿轮齿条模组的速度限制通常涉及：

电机与减速机最高转速
齿轮节圆线速度
齿面接触强度
齿轮齿条啮合精度
高速运行噪声
润滑状态
长行程安装直线度

直线电机模组

直线电机不需要通过丝杆、同步带或齿轮将旋转运动转换为直线运动，其速度主要由电机电磁能力、驱动器输出、编码器反馈频率、导轨性能和电缆系统限制。

直线电机通常具有较高速度和加速度，但高速运行时仍需检查连续推力、峰值推力、线圈温升、磁轨长度、反馈分辨率以及移动电缆的允许速度。

从速度计算驱动推力和电机需求

速度曲线确定后，还需要根据加速度计算驱动推力。对于水平运动轴，可以采用以下通用模型：

F_水平 = ma + F_摩擦 + F_拖链 + F_工艺

对于垂直向上加速：

F_垂直 = m(g + a) + F_摩擦 + F_工艺

驱动推力越大，电机所需峰值扭矩越高。对于滚珠丝杆传动，推力可换算为丝杆扭矩：

T_丝杆 = Fp / (2πη)

其中，η为传动效率，丝杆导程p需要使用m/rev，才能得到N·m形式的扭矩结果。

电机匹配不能只检查额定功率，还需要分别校核：

加速和减速阶段的峰值扭矩
整个运动循环的均方根扭矩
目标速度对应的电机转速
电机在目标转速下的可用扭矩
电机与负载惯量比
减速阶段的再生能量
垂直轴制动器需求
编码器、驱动器和控制器兼容性

电机在低速时能够输出足够扭矩，并不代表在最高转速附近仍能满足加速和工艺负载要求。最终应以电机的实际转速—扭矩曲线进行校核。

线性模组速度计算实例

以下实例用于说明速度、运行时间和电机转速的计算过程。所有数值均为假设数据，仅用于工程方法演示，不代表任何具体的联动瑞芯产品型号或客户项目。

已知运行条件

参数	数值
有效移动距离	800 mm
控制器设定最高速度	1000 mm/s
加速度	2500 mm/s²
减速度	2500 mm/s²
滚珠丝杆导程	20 mm/rev
起始速度	0 mm/s
结束速度	0 mm/s

第一步：计算加速时间

ta = v / a

ta = 1000 / 2500 = 0.4 s

第二步：计算加速距离

Sa = v² / (2a)

Sa = 1000² / (2 × 2500) = 200 mm

第三步：计算减速时间和减速距离

由于加速度和减速度相同：

td = 1000 / 2500 = 0.4 s

Sd = 1000² / (2 × 2500) = 200 mm

第四步：判断运动曲线

Sa + Sd = 200 + 200 = 400 mm

总行程为800 mm，加速和减速共需要400 mm，因此剩余距离可用于匀速运行：

Sc = 800 - 200 - 200 = 400 mm

由于Sc大于零，该运动属于梯形速度曲线。

第五步：计算匀速时间

tc = Sc / v

tc = 400 / 1000 = 0.4 s

第六步：计算总运行时间

t_总 = ta + tc + td

t_总 = 0.4 + 0.4 + 0.4 = 1.2 s

在不考虑S曲线平滑、控制延迟和定位稳定时间的理想条件下，该运动的理论运行时间为1.2秒。

第七步：计算滚珠丝杆转速

n = 60v / p

n = 60 × 1000 / 20 = 3000 r/min

因此，滚珠丝杆和直连电机需要达到约3000 r/min。

第八步：完成速度限制校核

计算项目	计算结果	需要核对的产品参数
峰值直线速度	1000 mm/s	模组允许最高速度
加速距离	200 mm	有效行程及限位位置
减速距离	200 mm	正常停止和紧急停止距离
理论运行时间	1.2 s	控制器实际运动曲线
丝杆转速	3000 r/min	丝杆临界转速、DN值及轴承转速
电机转速	约3000 r/min	电机最高转速及高速扭矩
